Instrucciones de servicio E by SIPLACE 4 Montaje y puesta en marcha
A partir de la versión de software SC 712.1 Edición 05/2019 4.2 Infraestructura del lugar de instalación
181
4.2.2 Alimentación de aire comprimido
4.2.2.1 Comprobar la alimentación de aire comprimido
Compruebe si la alimentación de aire comprimido corresponde a las especificaciones prescritas
de la máquina (ver la tabla en el apartado 3.2
, página 108).
Registre las propiedades del aire comprimido en el lugar de instalación.
4
ADVERTENCIA
¡Peligro de lesión!
Peligro de lesión por las tuberías de aire comprimido presurizadas.
No desconecte nunca tuberías de aire comprimido que estén bajo presión.
4 Montaje y puesta en marcha Instrucciones de servicio E by SIPLACE
4.2 Infraestructura del lugar de instalación A partir de la versión de software SC 712.1 Edición 05/2019
182
4.2.2.2 Conexión de aire comprimido de la máquina automática
4

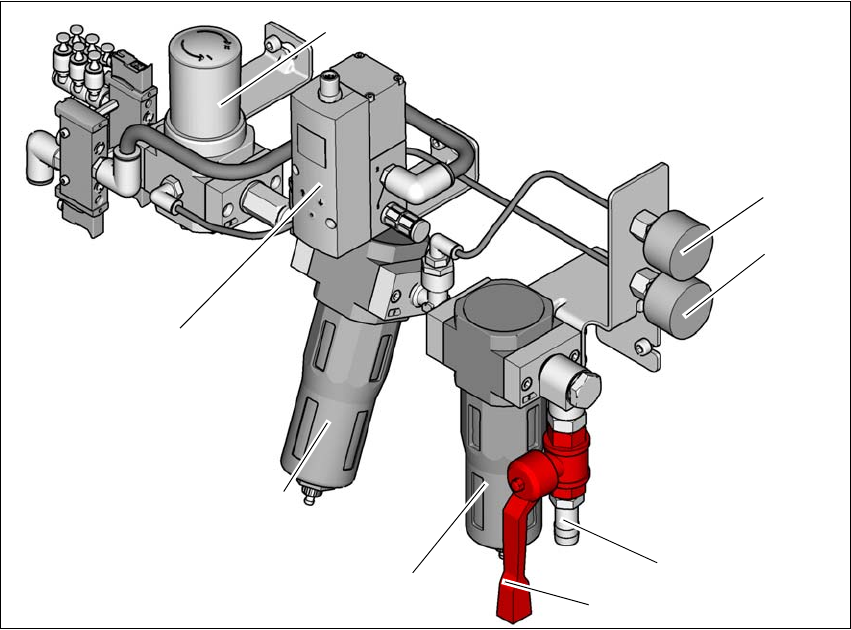

Fig. 4.2 - 1 Unidad de aire comprimido en la máquina automática
(1) Regulador que proporciona una fuente de aire regulada para el dispositivo de corte de cintas,
el cambiador de pipetas y la mesa de componentes
(2) Manómetro para la presión de entrada
Presión nominal: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (rengo de indicación: 0 - 1,0 MPa, 0 - 10 bar)
(3) El manómetro indica la presión del regulador (Pos.1),
presión objetivo: 0,45 - 0,5 MPa, 4,5 - 5,0 bar (rango de indicación 0 - 0,6 MPa, 0 - 6 bar)
(4) Conexión de aire comprimido
(5) Grifo de cierre en posición "ON"
(6) Filtro fino primario con elemento de filtro de 5 um para la obtención de la calidad necesaria
del aire emitido según la norma
ISO8573-1:2010 [2:7:3]
(7) Filtro de carbón secundario para la obtención de la calidad necesaria del aire emitido según
la norma ISO8573-1:2010 [1:4:1]
(8) Válvula proporcional: Entrada (0,0 - 1,0 MPa, 0 - 10,0 bar) y salida (0,46 - 0,5 MPa, 4,6 - 5,0
bar)
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
Instrucciones de servicio E by SIPLACE 4 Montaje y puesta en marcha
A partir de la versión de software SC 712.1 Edición 05/2019 4.2 Infraestructura del lugar de instalación
183
4.2.3 Alimentación de red
4

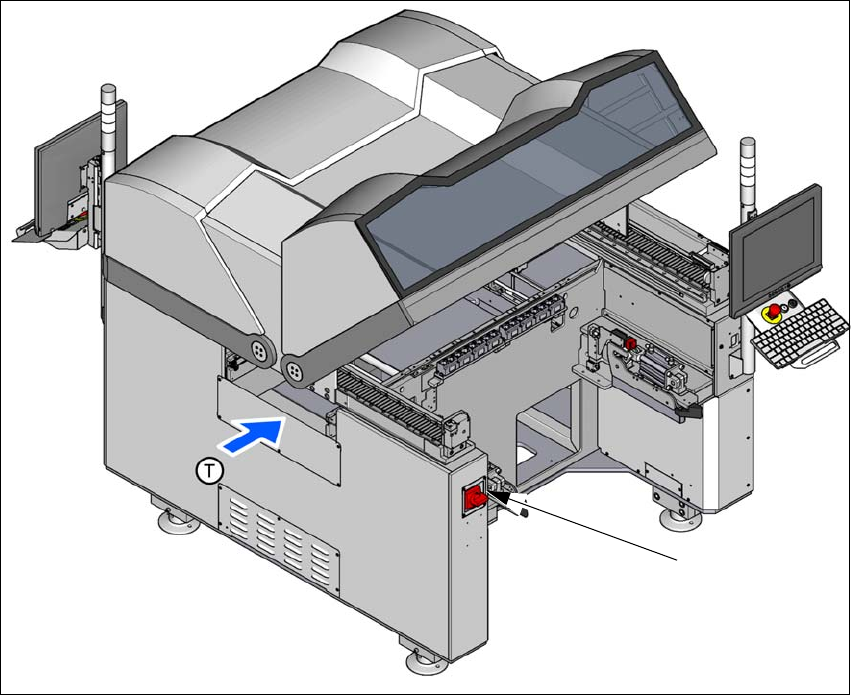

Fig. 4.2 - 2 Posición de la fuente de alimentación en la máquina automática
(1) Cable de conexión de red - Conexión al interruptor principal (detrás de la cubierta lateral del
interruptor principal).
– 3x 200V~ hasta 3x 230V~ (con un kit de adaptadores)
– 3x 380V~ hasta 3x 415V~ (conexión directa)
(1)
