4.2.3.4 Conexión de red - Configuración de entrega
En función de la alimentación de red del país, la conexión de red estará configurada de forma
correspondiente en el momento de la entrega.
– La máquina automática está configurada para tensiones de 3 x 200 V~ hasta 3 x 415 V~.
El cable de conexión de red de la máquina automática no dispone de ningún conector o de
un conector CEE. 4
4

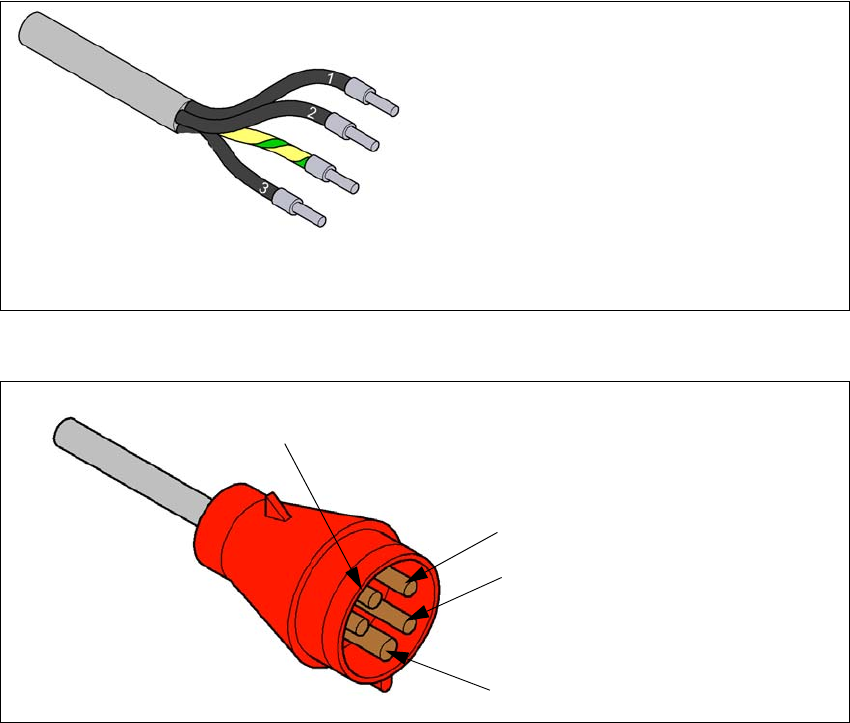

Fig. 4.2 - 3 Denominación de los conductores del cable de red sin conector CEE
4
Fig. 4.2 - 4 Asignación del conector CEE
1 = (L1): fase de corriente trifásica
2 = (L2): fase de corriente trifásica
3 = (L3): fase de corriente trifásica
verde/amarillo = (PE): Conductor de pro-
tección
PE
L1
L2
L3
4 Montaje y puesta en marcha Instrucciones de servicio E by SIPLACE
4.2 Infraestructura del lugar de instalación A partir de la versión de software SC 712.1 Edición 05/2019
186
4.2.3.5 Conectar el cable de alimentación de red
Fije a presión en cada extremo de conductor un manguito terminal.
Suelte la tuerca del racor atornillado para cables.
Introduzca el cable de alimentación de red a través del racor atornillado para cables hacia
los bornes de conexión X100:1.
Conecte L1/L2/L3 respectivamente a Q1:1 / Q1:3 / Q1:5. Conexión PE al bloque de conexio-
nes X100:1
Preste atención a un radio de flexión suficientemente grande. Los conductores no deben do-
blarse.
Apriete el racor atornillado para cables con la mano.
4.2.3.6 Comprobación de los fusibles finos
Las tensiones bajas (24 V y 42 V) y la tensión del circuito intermedio de los motores de los cabe-
zales se protegen mediante fusibles finos..
4

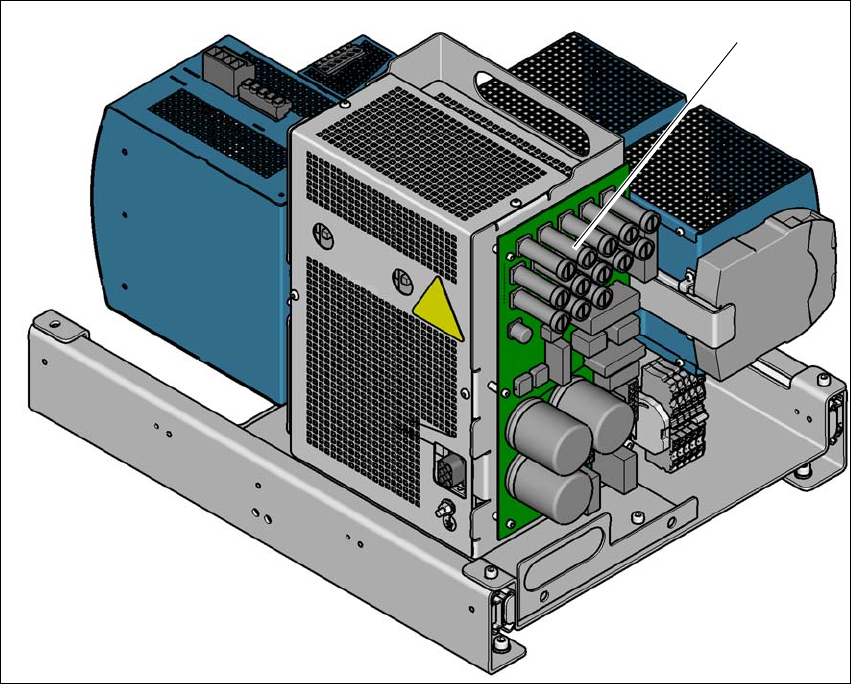

Fig. 4.2 - 5 Fusibles finos en el distribuidor de la unidad de alimentación eléctrica
(1) Fusibles finos en el distribuidor de la unidad de alimentación eléctrica
(1)
Instrucciones de servicio E by SIPLACE 4 Montaje y puesta en marcha
A partir de la versión de software SC 712.1 Edición 05/2019 4.2 Infraestructura del lugar de instalación
187
Vista general de los fusibles finos 4
4
Fig. 4.2 - 6 Vista general de los fusibles finos
– F1: no utilizado
– F2: Alimentación PC1 (24 V)
– F3: Alimentación del transporte (24 V)
– F4: Alimentación del relé de seguridad (24 V)
F1 F2 F3 F4 F5
F6
F7
F8
F9
F10
F11
F12
F13
