4 Montaje y puesta en marcha Inst rucciones de servicio E by SIPL ACE 4.2 Infraestructura del lugar de instalación A partir de la vers ión de software SC 712.1 Edición 05/2019 188 – F5: Alimentación de la desconexión de …
Instrucciones de servicio E by SIPLACE 4 Montaje y puesta en marcha
A partir de la versión de software SC 712.1 Edición 05/2019 4.2 Infraestructura del lugar de instalación
187
Vista general de los fusibles finos 4
4

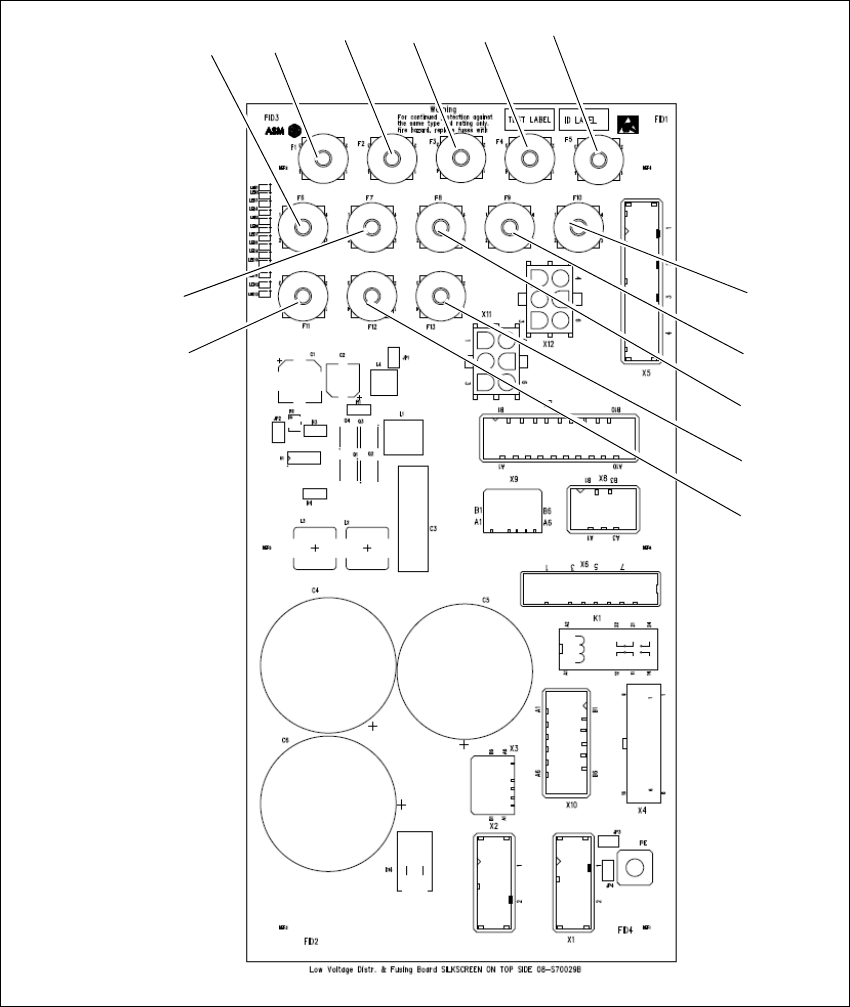

Fig. 4.2 - 6 Vista general de los fusibles finos
– F1: no utilizado
– F2: Alimentación PC1 (24 V)
– F3: Alimentación del transporte (24 V)
– F4: Alimentación del relé de seguridad (24 V)
F1 F2 F3 F4 F5
F6
F7
F8
F9
F10
F11
F12
F13
4 Montaje y puesta en marcha Instrucciones de servicio E by SIPLACE
4.2 Infraestructura del lugar de instalación A partir de la versión de software SC 712.1 Edición 05/2019
188
– F5: Alimentación de la desconexión de seguridad (24 V)
– F6: Señal Power Fail (24 V)
– F7: Alimentación MGCU (24 V)
– F8: Alimentación del distribuidor (24 V)
– F9: Alimentación FCU1 (24 V)
– F10: Alimentación FCU2 (24 V)
– F11: Tensión de rayo Vision (42 V)
– F12: Alimentación del accionamiento de los cabezales (42 V)
– F13: Alimentación del transporte (42 V)
Instrucciones de servicio E by SIPLACE 4 Montaje y puesta en marcha
A partir de la versión de software SC 712.1 Edición 05/2019 4.3 instalación de la máquina automática
189
4.3 instalación de la máquina automática
4.3.1 Advertencias
4
4
4
4
4
ADVERTENCIA
¡Observar las prescripciones vigentes de prevención de accidentes!
Solo los técnicos de E by SIPLACE o las personas certificadas pueden instalar y poner
en marcha la máquina automática.
Observe las prescripciones de prevención de accidentes para el transporte de pro-
ductos pesados.
ADVERTENCIA
¡Peligro de lesión durante los trabajos de montaje en el lado inferior de la máquina auto-
mática!
Existe peligro de lesión durante los trabajos de montaje en el lado inferior de la máquina.
Asegure la máquina automática mediante medidas adecuadas. La carretilla eleva-
dora no se debe utilizar como apoyo único.
ADVERTENCIA
¡Peligro de lesión durante los trabajos de montaje!
Una colocación incorrecta de los portales durante el montaje limita la libertad de movi-
miento de la cabeza y puede causar lesiones.
Preste atención a que el portal esté posicionado encima de la zona de transporte de
las tarjetas de circuito impreso.
ADVERTENCIA
¡Ajuste de altura de la máquina automática!
Para el ajuste de altura de la máquina automática son necesarias dos personas:
– una presona realiza los trabajos de montaje necesarios,
– la otra persona observa la estabilidad de la posición de la máquina automática
levantada durante el montaje.
ADVERTENCIA
¡PELIGRO DE CONTUSIONES!
Durante el transporte de la máquina automática existe peligro de aplastamiento para los
pies.
Lleve zapatos especiales reforzados.
