4 Montaje y puesta en marcha Inst rucciones de servicio E by SIPL ACE 4.3 instalación de la máquina automática A partir de la ver sión de software SC 712.1 Edición 05/2019 192 4.3.3.1 Comprobar y ajustar el interruptor d…
Instrucciones de servicio E by SIPLACE 4 Montaje y puesta en marcha
A partir de la versión de software SC 712.1 Edición 05/2019 4.3 instalación de la máquina automática
191
4
4
4
4.3.3 Montar los elementos de montaje
En el momento de la entrega de la máquina automática la estación de mando, el monitor, el te-
clado y la lámpara de aviso están desmontados. Para el montaje proceda de la forma siguiente:
– Para el montaje de la estación de mando ver apartado 4.3.3.2
, página 192
– Para el montaje del monitor en la estación de mando ver apartado 4.3.3.3
, página 192
ADVERTENCIA
¡Orientación de la horquilla!
Antes
de elevar la máquina automática observe sin restricción los siguientes puntos para
evitar daños irreversibles de la máquina:
– La horquilla debe estar orientada de forma paralela con respecto al transporte de las
tarjetas de circuito impreso.
– La horquilla debe estar centrada con respecto a la máquina.
ADVERTENCIA
¡Peligro de daños por una distancia de horquillas demasiado grande!
El aumento de la distancia entre horquillas (de forma que la máquina automática se le-
vante fuera de la superficie de apoyo) puede provocar deformaciones del bastidor de la
máquina y dañar los cables y las tuberías.
Abra la horquilla solo en la medida necesaria para que se encuentre siempre dentro
de la zona de la superficie de apoyo del lado inferior de la máquina (ver Fig. 4.1 - 3,
página 179).
ADVERTENCIA
¡Peligro de daños por una carga unilateral!
La carga unilateral de las patas de la máquina, p. ej. por la inclinación de la máquina au-
tomática, puede provocar deformaciones de la fijación de las patas de la máquina.
Observe que la horquilla se cargue de forma uniforme al elevar la máquina automá-
tica.
Utilice una base firme entre la horquilla y la máquina automática.
Indique a una segunda persona que observe la elevación de la máquina automática
y que se asegure de que la máquina automática no vuelca.
ADVERTENCIA
¡Peligro de daños!
Las roscas de las patas de la máquina en el bastidor de la máquina automática pueden
dañarse si rozan contra el suelo o se golpean.
Es imprescindible que durante el transporte preste atención a que las patas de la má-
quina no toquen el suelo.
4 Montaje y puesta en marcha Instrucciones de servicio E by SIPLACE
4.3 instalación de la máquina automática A partir de la versión de software SC 712.1 Edición 05/2019
192
4.3.3.1 Comprobar y ajustar el interruptor de las cubiertas de protección
Compruebe el funcionamiento del interruptor de las cubiertas de protección (ver 2.7.2.2 en
la página 86)
.
Compruebe si el interruptor de las cubiertas de protección está bloqueado. Corrija en caso
necesario la posición del interruptor de seguridad.
4.3.3.2 Montar la estación de mando
Inserte la estación de mando y la lámpara de aviso en el orificio de forma que el tubo de la
lámpara de aviso esté suficientemente sujeto en el soporte.
Conecte el cable de la lámpara de aviso al conector.. El cable con el conector se encuentra
en el tubo.
Apriete los dos tornillos del soporte para fijar la lámpara de aviso.
Enganche el soporte del teclado y conecte el teclado.
4.3.3.3 Montar el monitor en la estación de mando
Fije el monitor con los 4 tornillos de fijación en el soporte del monitor y conecte los cables.
Compruebe las conexiones de los cables.
4.3.4 Altura de transporte de TCI de la máquina automática
En la máquina automática se pueden ajustar según los requisitos de los clientes las siguientes
alturas de transporte TCI.
900 mm hasta 930 mm 4
950 mm (opcional) 4
4
4.3.5 Herramientas y medios auxiliares
Para el ajuste de altura de la máquina automática necesita las siguientes herramientas y medios
auxiliares:
– Llave dinamométrica con escala de ajuste, n.° de art. 03080498-01
– Prolongación 1/2 pulgada, n.° de art. 03080499-01
– Destornillador hexagonal inserto tamaño 14, n.° art. 03080502-01
– Llave de boca 30 mm
– Nivel (exactitud 0,02 mm/m), Artículo n° 00353825-01
– Carretilla elevadora (para la especificación ver 4.1.4.3 en la página 176)
INDICACIÓN
Como altura de transporte de TCI se designa la distancia entre el canto superior de la co-
rrea de transporte de las tarjetas de circuito impreso y el canto inferior de las patas de la
máquina.
Instrucciones de servicio E by SIPLACE 4 Montaje y puesta en marcha
A partir de la versión de software SC 712.1 Edición 05/2019 4.3 instalación de la máquina automática
193
4.3.6 Ajustar la máquina automática a 900 mm hasta 930 mm
La máquina automática se apoya sobre 4 patas.
4

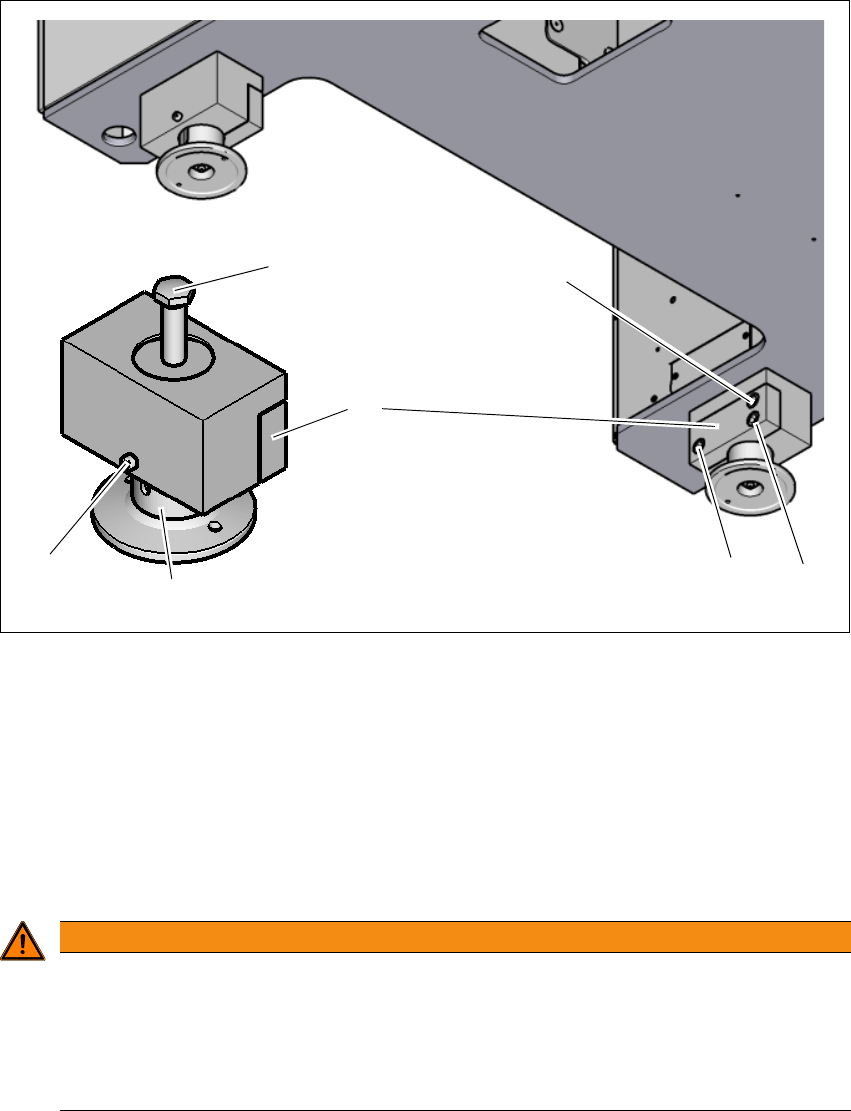

Fig. 4.3 - 2 Ajustar una altura de 900 mm hasta 930 mm
(1) Tornillo de ajuste para la regulación de la altura
(2) Tornillo de retención
(3) Pata de la máquina
(4) Sujeción por apriete
(5) Tornillos de apriete
(6) Tornillo de apriete
4
ADVERTENCIA
¡Peligro de lesión!
Tras soltar la fijación por apriete, la pata de la máquina puede salirse a pesar de estar
asegurado con un tornillo prisionero en la ranura y provocar lesiones en manos y pies.
Cuando fije la pata de la máquina, sujétela firmemente para evitar que se caiga.
Preste atención a las manos y a los pies.
(3)
(1)
(2)
(4)
(5)
(5)
(6)
