4.4 Ajustar la mesa intercambiable a la altura de transporte
TCI
La mesa intercambiable se puede ajustar de forma rápida y fácil y las siguientes alturas de trans-
porte TCI:
900 mm y 930 mm 4
950 mm (opción) 4
4

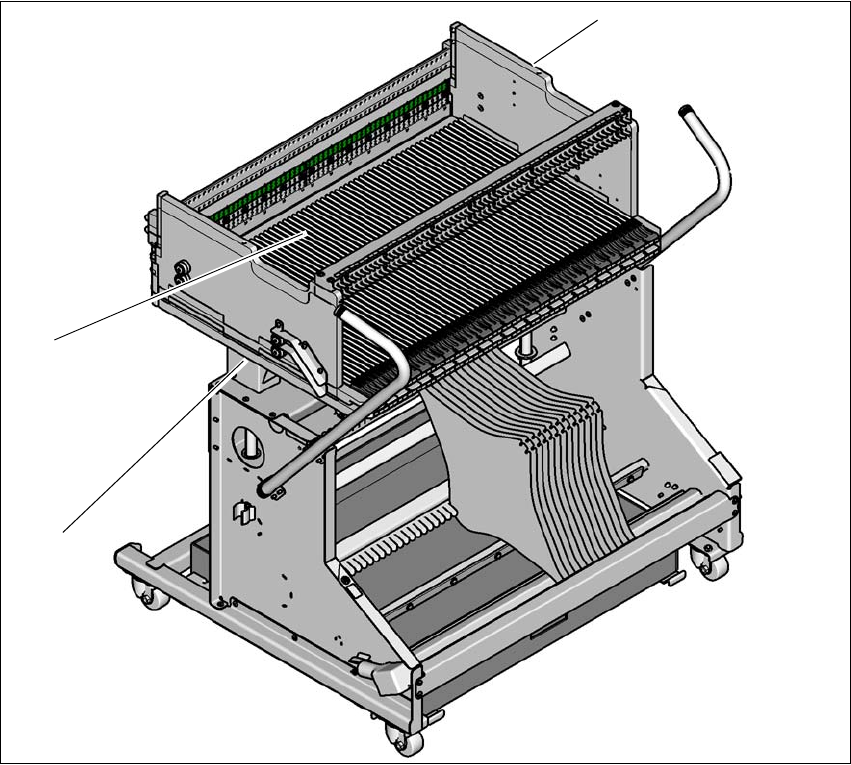

Fig. 4.4 - 1 Mesa intercambiable 60
(1) Orificios para las alturas de transporte 900, 930 y 950 mm (detrás de la cubierta).
(2) Mesa intercambiable
(1)
(2)
(3)
Instrucciones de servicio E by SIPLACE 4 Montaje y puesta en marcha
A partir de la versión de software SC 712.1 Edición 05/2019 4.4 Ajustar la mesa intercambiable a la altura de transporte TCI
199
4.4.1 Advertencias
4
4.4.2 Herramientas y medios auxiliares
4
4.4.3 Modificar la altura de la mesa intercambiable
4
4
Suelte los tornillos de fijación y eleve la mesa intercambiable a la posición deseada.
Monte los tornillos de fijación y apriételos.
ADVERTENCIA
¡El ajuste de la altura de las mesas intercambiables solo debe ser realizado por personal
cualificado!
Solo el personal cualificado debe modificar la altura de la mesa intercambiable.
Observe para ello las prescripciones vigentes de prevención de accidentes.
Si desea cambiar la altura de la mesa intercambiable, retire todos los módulos ali-
mentadores de la mesa intercambiable.
4
4
4
¡La mesa intercambiable tiene un peso elevado!
El peso elevado de la mesa intercambiable (88 kg) puede provocar le-
siones si no se maneja de forma reglamentaria.
No levante la mesa intercambiable usted solo.
Utilice auydas de elevación y técnicas de elevación adecuadas
para levantar la mesa intercambiable.
Necesitará dos personas adicionales si desea levantar la mesa
intercambiable sin ayudas de elevación.
ADVERTENCIA
¡Peligro de daños!
La elevación y el descenso de la mesa intercambiable puede provocar deformaciones.
Retire todos los módulos alimentadores de la mesa intercambiable.
Para modificar la altura, monte las ayudas de elevación en la mesa intercambiable.
ADVERTENCIA
¡Peligro de aplastamiento de las manos!
Durante la elevación y el descenso de la mesa intercambiable existe peligro de aplasta-
miento de las manos.
Tenga cuidado cuando eleve y baje la mesa intercambiable.
4 Montaje y puesta en marcha Instrucciones de servicio E by SIPLACE
4.5 Colocar en servicio la máquina automática A partir de la versión de software SC 712.1 Edición 05/2019
200
4.5 Colocar en servicio la máquina automática
4.5.1 Colocar en servicio la máquina automática donde el cliente
Controle el asiento correcto de todos los grupos constructivos.
Antes
de retirar el seguro de transporte del eje X/Y limpie con un paño exento de pelusas los
carriles guía lineales.
No
utilice para ello disolventes (ver el apartado 4.3.9, página 197).
Conecte la máquina y ejecute una carrera de referencia.
Copie el programa de colocación en el ordenador y pruébelo.
Controle el punto cero de la máquina después de un período de calentamiento de 3 - 4 h.
Equipe con los operadores del cliente los alimentadores, en base al programa de colocación
del mismo.
Eefectúe una instrucción sobre el manejo de los módulos alimentadores mediante la tarjeta
de tareas correspondiente.
Controle las opciones implementadas específicas al cliente (en especial el software) en
cuanto a su funcionamiento y dado caso solicite igualmente piezas de repuesto con el formu-
lario de pedido o vía Fax.
4.5.2 Instrucciones iniciales para el personal del cliente
Aclare todas las opciones implementadas específicas al cliente, especialmente el software /
compatibilidad de software..
Explique la programación de SIPLACE Station Programming.
Instruya a los operadores y al técnico de línea en el software de la estación.
Aclare la protección con palabra clave.
Instruya al personal del clinete según las instrucciones de servicio.
4.5.3 Marcha de prueba o inicio de la producción
Compruebe la línea con la tarjeta de circuito impreso de prueba o con una tarjeta de circuito
impreso del cliente.
Registre los datos del producto del cliente y los datos de rendimiento, prepare los datos y
documéntelos en el reporte de instalación.
Cree copias de seguridad.
