Instrucciones de servicio E by SIPLACE 5 Tareas de la máquina A partir de la versión de software SC 712.1 Edición 05/2019 5.8 L ámparas de aviso con bocina 225 5.8.1.2 Lámpara de aviso bicolor (opcional) Artículo N° 0311…

100%1 / 324
5 Tareas de la máquina Instrucciones de servicio E by SIPLACE
5.8 Lámparas de aviso con bocina A partir de la versión de software SC 712.1 Edición 05/2019
224
5.8 Lámparas de aviso con bocina
5.8.1 Vista general
Las lámparas de aviso indican estados de servicio y fallos de la máquina automática. La bocina
se activa en el caso de una alarma. En las máquinas automáticas SIPLACE se puede montar una
lámpara de aviso bicolor o tricolor. El sistema de lámparas de aviso correspondiente (de dos o
tres colores) se ajusta en la autoconfiguración; ver las instrucciones de instalación del software
de la estación, n.° de art. 00196771-xx.
5.8.1.1 Lámpara de aviso tricolor (estándar)
Fig. 5.8 - 1 Lámparas de aviso para estados operativos
(1) Bocina
(2) L1 - Lámpara de aviso roja
(3) L2 - Lámpara de aviso amarilla
(4) L3 - Lámpara de aviso verde
(2)
(1)
(3)
(4)
Instrucciones de servicio E by SIPLACE 5 Tareas de la máquina
A partir de la versión de software SC 712.1 Edición 05/2019 5.8 Lámparas de aviso con bocina
225
5.8.1.2 Lámpara de aviso bicolor (opcional)
Artículo N° 03110193-xx Lámpara de aviso, 2 lámparas

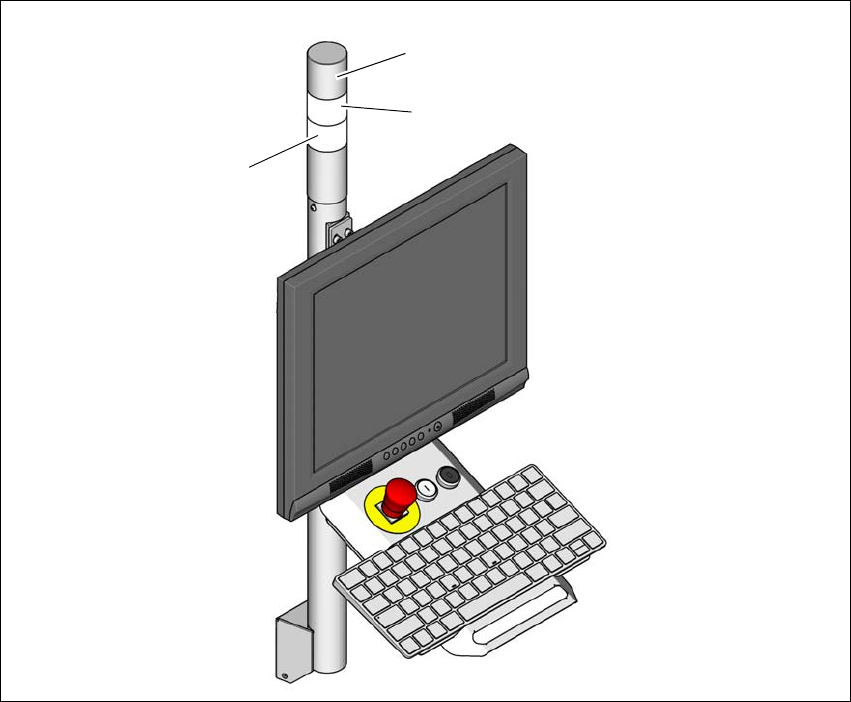

Fig. 5.8 - 2 Lámparas de aviso para estados operativos
(1) Bocina
(2) L1 - Lámpara de aviso verde
(3) L2 - Lámpara de aviso blanca
(1)
(2)
(3)
5 Tareas de la máquina Instrucciones de servicio E by SIPLACE
5.8 Lámparas de aviso con bocina A partir de la versión de software SC 712.1 Edición 05/2019
226
5.8.2 Indicaciones de estado y su significado
5
Significado Lado de la
máquina
Estado - bicolor
(blanco/verde)
Estado - tricolor
(rojo/amarillo/verde)
La máquina automática está
produciendo
ambos lados Blanco: --
Verde: Encendida
Rojo: OFF
Amarillo: OFF
Verde: Encendida
La máquina automática está
esperando una tarjeta de cirt-
cuito impreso en la entrada.
ambos lados Blanco: --
Verde: 700 - 700
Rojo: OFF
Amarillo: OFF
Verde: 500 - 500
La máquina automática ha sido
parada con el pulsador de pa-
rada; El pulsador de arranque
se debe pulsar para continuar
la producción.
ambos lados no configurado Rojo: OFF
Amarillo: OFF
Verde: 500 - 500
Es necesaria una manipulación
de las marcas por el operador.
ambos lados Blanco: --
Verde: 100 - 100
Rojo: OFF
Amarillo: 500-500
Verde: OFF
La máquina automática está
esperando un lote o está espe-
rando la preparación de la má-
quina tras haber recibido un lo-
te.
ambos lados Blanco: --
Verde: 100 - 100
Rojo: OFF
Amarillo: OFF
Verde: 500 - 500
La máquina automática prepa-
ra la producción (comprobar
estado de las pipetas, recono-
cimiento del módulo alimenta-
dor).
ambos lados Blanco: --
Verde: 100 - 100
Rojo: OFF
Amarillo: OFF
Verde: 500 - 500
Se utiliza una posición de reco-
gida alternativa.
lado correspon-
diente
Blanco: 100 -100
Verde: --
Rojo: OFF
Amarillo: Encendida
Verde: Encendida
Se debe extraer una tarjeta de
circuito impreso del transporte
de salida (p. ej. para la revi-
sión).
lado correspon-
diente
Blanco: 500 -500
Verde: 700 -700
Rojo: OFF
Amarillo: OFF
Verde: 500 - 500
El transporte TCI está bloquea-
do (la máquina siguiente espe-
ra tarjetas de circuito impreso).
lado correspon-
diente
Blanco: --
Verde: 700 -700
Rojo: OFF
Amarillo: OFF
Verde: 500 - 500
