5 Tareas de la máquina Instrucciones de servicio E by SIPLACE 5.11 Equipar los módulos alimentadores A partir de la versión de software SC 712.1 Edición 05/2019 234 5.11 Equipar los módulos alimentadores 5.11.1 Indic aci…
Instrucciones de servicio E by SIPLACE 5 Tareas de la máquina
A partir de la versión de software SC 712.1 Edición 05/2019 5.10 Realizar un control visual
233
5.10.4 Insertar chapas separadoras en el contenedor de cinta
La chapa separadora tiene diferentes aristas y puede colocarse de dos formas en el conte-
nedor de cinta. Si se utilizan semiejes, las escotaduras para los semiejes en la chapa sepa-
radora están dirigidas hacia arriba. Si no se utilizan semiejes, el canto
redondeado
de la
chapa separadora está dirigido hacia arriba.
Inserte las chapas separadoras como se muestra en la Fig. 5.10 - 2 y tenga en cuenta que
la división mínima del contenedor de cinta es una división en dos partes. Así evita errores de
dotación.
Controle que las chapas separadoras tomen la misma posición de enclavamiento en las tres
regletas guía. En caso contrario la chapa separadora se atasca o se dobla.
5
Fig. 5.10 - 2 Chapas separadoras en el contenedor de cinta
(1) Recipente de desechos de cinta
(2) Contenedor de cinta
(3) Chapas separadoras
(1)
(3)
(2)
5 Tareas de la máquina Instrucciones de servicio E by SIPLACE
5.11 Equipar los módulos alimentadores A partir de la versión de software SC 712.1 Edición 05/2019
234
5.11 Equipar los módulos alimentadores
5.11.1 Indicaciones para la manipulación de los módulos alimentadores
Los alimentadores son aparatos de precisión. Por esta razón trate con cuidado los módulos ali-
mentadores.
Evite que los alimentadores choquen contra obstáculos.
No deje caer los alimentadores.
Utilice para el mantenimiento solamente herramientas apropiadas.
5.11.2 Desmontar el SIPLACE SmartFeeder E de la mesa intercambiable
5
Fig. 5.11 - 1 Desmontar el SIPLACE SmartFeeder E de la mesa intercambiable
(1) Asidero de extracción
(2) Indicación de estado
(3) Listón de bloqueo del transportador
(4) Listón de tope
(5) Regleta de centrado
(1)
(2)
(5)
(4)
(3)
Instrucciones de servicio E by SIPLACE 5 Tareas de la máquina
A partir de la versión de software SC 712.1 Edición 05/2019 5.11 Equipar los módulos alimentadores
235
En el modo de espera, la indicación de estado (Pos. 2) se enciende en color verde si el módulo
alimentador existe en el equipamiento actual. Si el alimentador no está incluido en el equipa-
miento actual, la visualización de estado permanece apagada.
El SIPLACE SmartFeeder E está bloqueado mediante un trinquete en la mesa intercambiable. Si
desea extraer los módulos alimentadores de la mesa intercambiable proceda como sigue:
Tire del asidero de extracción (Pos. 1). La indicación de estado se enciende en rojo y
después se apaga.
Utilice el asidero de extracción para extraer el módulo alimentador del listón de bloqueo
(Pos. 3) y del listón de tope (Pos. 4).
Desmonte el módulo alimentador. Preste atención a la regleta de centrado (Pos. 5).
5.11.3 Utilizar el SIPLACE SmartFeeder E
5.11.3.1 Comprobar el SIPLACE SmartFeeder E antes de insertarlo
5

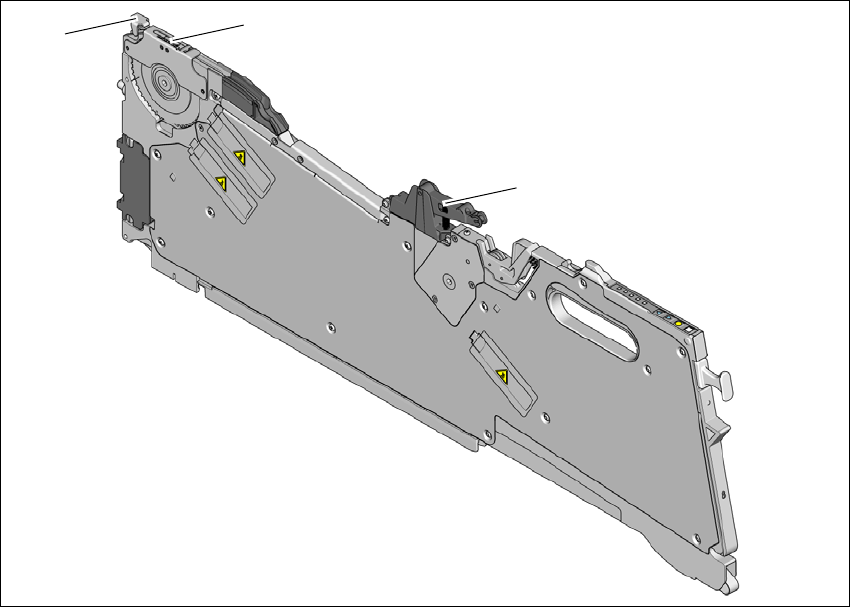

Fig. 5.11 - 2 Comprobar el SIPLACE SmartFeeder E antes de insertarlo
(1) Balancín de película de cubierta
(2) Ventana de recogida
(3) Palanca para elevar y engatillar la ventana de recogida
(1)
(2)
(3)
