Instrucciones de servicio E by SIPLACE 5 Tareas de la máquina A partir de la versión de software SC 712.1 Edición 05/2019 5.11 Equipar los módulos alimentadores 239 5.11.4.3 Introducir la cinta en el SIPLACE SmartFeeder …
5 Tareas de la máquina Instrucciones de servicio E by SIPLACE
5.11 Equipar los módulos alimentadores A partir de la versión de software SC 712.1 Edición 05/2019
238
Siga avanzado con cuidado el módulo alimentador hasta que el perno de centraje "delante"
(Pos. 4) haga contacto con el listón de bloqueo (Pos. 9).
Compruebe durante este proceso el trinquete de bloqueo (Pos. 3) del módulo alimentador.
Este se debe introducir suavemente en la escotadura (Pos. 5) del listón de bloqueo del trans-
portador, ya que de lo contrario el módulo alimentador no estará alineado de forma vertical
sobre la mesa intercambiable o no se habrá colocado correctamente sobre el perfil guía (Pos.
7).
Cuando el módulo alimentador se encuentre en la posición de tope, el trinquete de bloqueo
encajará en el listón de bloqueo (Pos. 6) de la mesa alimentadora.
5.11.4 Introducir la cinta de componentes en el SIPLACE SmartFeeder E
5.11.4.1 Comprobar el módulo alimentador
Cuando introduzca la cinta en el módulo alimentador, compruebe primero si hay componen-
tes en el área de la ventana de recogida.
En todos los casos retire posibles componentes, ya que éstos pueden ocasionar fallos.
5.11.4.2 Preparar la correa de componentes para la introducción
Controle que la cinta al comienzo presente un canto de corte recto.
Si los agujeros de transporte están rasgados o doblados, corte esta parte de la cinta.
Observe además que en la película de cubierta no esté adherida ninguna tira adhesiva.
Retire de la cinta aprox. 30 cm de película de cubierta cuando con ello no se libera ningún
componente.
Acorte la cinta con la bolsa - CO libre en aprox. 3 cm.
Retire los componentes de la bolsa de cinta abierta.
Pliegue la película de cubierta alrededor del canto de cinta delantero a lo largo de la cara
inferior de la cinta.
Instrucciones de servicio E by SIPLACE 5 Tareas de la máquina
A partir de la versión de software SC 712.1 Edición 05/2019 5.11 Equipar los módulos alimentadores
239
5.11.4.3 Introducir la cinta en el SIPLACE SmartFeeder E
Paso 1 5
5

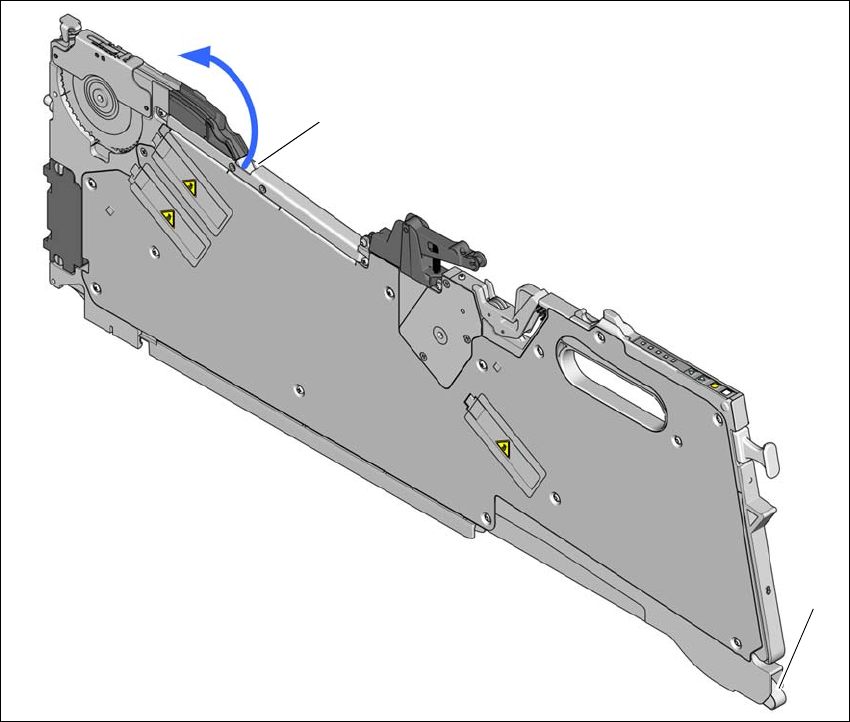

Fig. 5.11 - 4 Colocar la cinta de componentes
(1) Orificio de entrada del canal guía de cinta
(2) Abertura de salida del canal guía de cinta
Tome la cinta de forma que los agujeros de transporte, visto en dirección de transporte, se
encuentren al lado izquierdo.
Introduzca la cinta en el orificio de entrada (Pos. 1) del canal de guía de cinta y avéncela
hasta que salga por el orificio de salida de la cinta (Pos. 2).
Extraiga la cinta hacia arriba.
(1)
(2)
5 Tareas de la máquina Instrucciones de servicio E by SIPLACE
5.11 Equipar los módulos alimentadores A partir de la versión de software SC 712.1 Edición 05/2019
240
Paso 2 5
5

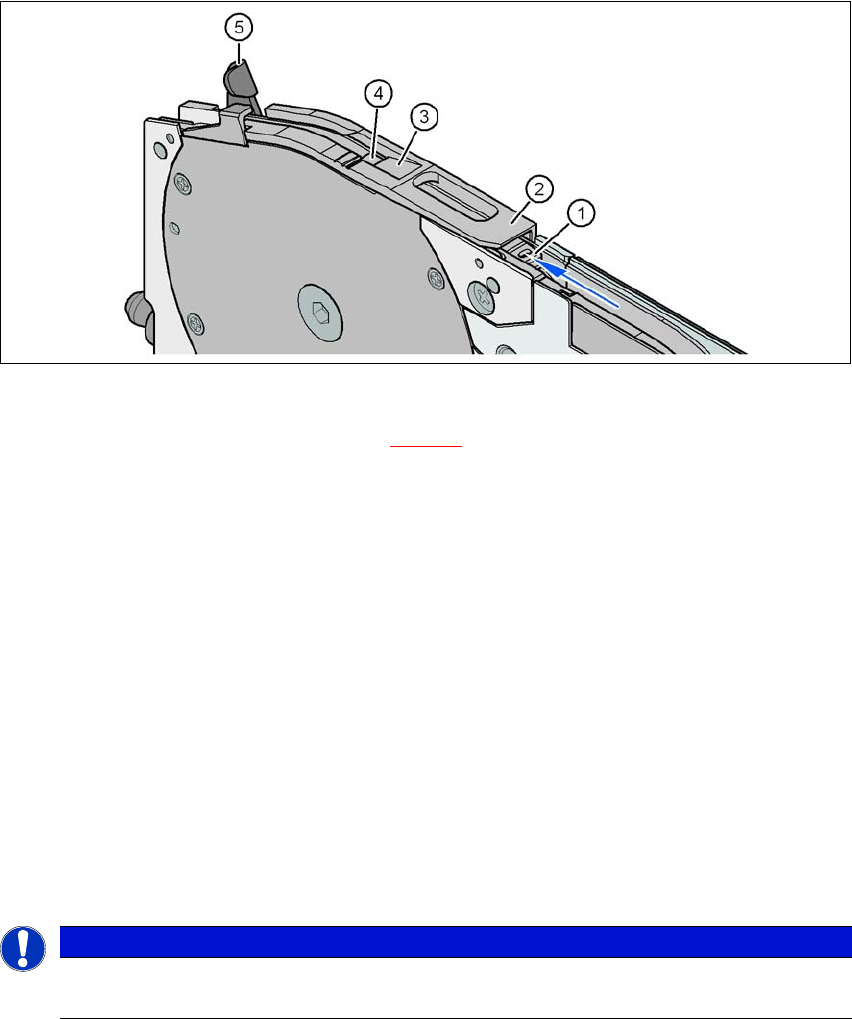

Fig. 5.11 - 5 ventana de recogida en el módulo alimentador
(1) Apoyo de cinta, extraíble (ver apartado 5.11.4.4, página 242)
(2) Ventana de recogida
(3) Borde de tiraje para la película de cubierta
(4) Área de recogida de los componentes
(5) Palanca para elevar y engatillar la ventana de recogida
Introduzca el principio de la cinta debajo de la ventana de recogida (Pos. 2) y aváncela hasta
que toque la rueda de pernos.
Pulse en el panel de mando la tecla AVANCE hasta que el doblez de la película de cubierta
se encuentre en la zona de recogida (Pos. 4) de los componentes.
Desplace la palanca (Pos. 5) hacia delante para levantar la ventana de recogida (Pos. 2) a
la primera posición de enclavamiento.
Tire hacia delante la película de cubierta lateralmente a lo largo de la ventana de recogida y
sáquela por debajo de la misma.
Doble la película de cubierta hasta que se ajuste al borde de tiraje (Pos. 3).
5
Vuelva a abatir la palanca (Pos. 5) para bajar la ventana de recogida.
INDICACIÓN
Baje la ventana de recogida cuando la película de cubierta se encuentre en el borde
de tiraje.
