5.11.4.3 Introducir la cinta en el SIPLACE SmartFeeder E
Paso 1 5
5
Fig. 5.11 - 4 Colocar la cinta de componentes
(1) Orificio de entrada del canal guía de cinta
(2) Abertura de salida del canal guía de cinta
Tome la cinta de forma que los agujeros de transporte, visto en dirección de transporte, se
encuentren al lado izquierdo.
Introduzca la cinta en el orificio de entrada (Pos. 1) del canal de guía de cinta y avéncela
hasta que salga por el orificio de salida de la cinta (Pos. 2).
Extraiga la cinta hacia arriba.
(1)
(2)
5 Tareas de la máquina Instrucciones de servicio E by SIPLACE
5.11 Equipar los módulos alimentadores A partir de la versión de software SC 712.1 Edición 05/2019
240
Paso 2 5
5
Fig. 5.11 - 5 ventana de recogida en el módulo alimentador
(1) Apoyo de cinta, extraíble (ver apartado 5.11.4.4, página 242)
(2) Ventana de recogida
(3) Borde de tiraje para la película de cubierta
(4) Área de recogida de los componentes
(5) Palanca para elevar y engatillar la ventana de recogida
Introduzca el principio de la cinta debajo de la ventana de recogida (Pos. 2) y aváncela hasta
que toque la rueda de pernos.
Pulse en el panel de mando la tecla AVANCE hasta que el doblez de la película de cubierta
se encuentre en la zona de recogida (Pos. 4) de los componentes.
Desplace la palanca (Pos. 5) hacia delante para levantar la ventana de recogida (Pos. 2) a
la primera posición de enclavamiento.
Tire hacia delante la película de cubierta lateralmente a lo largo de la ventana de recogida y
sáquela por debajo de la misma.
Doble la película de cubierta hasta que se ajuste al borde de tiraje (Pos. 3).
5
Vuelva a abatir la palanca (Pos. 5) para bajar la ventana de recogida.
INDICACIÓN
Baje la ventana de recogida cuando la película de cubierta se encuentre en el borde
de tiraje.
Instrucciones de servicio E by SIPLACE 5 Tareas de la máquina
A partir de la versión de software SC 712.1 Edición 05/2019 5.11 Equipar los módulos alimentadores
241
Paso 3 5
5

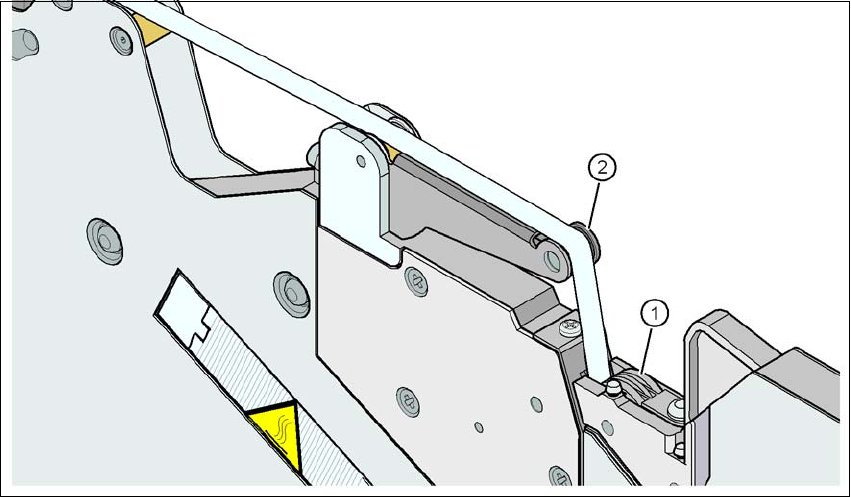

Fig. 5.11 - 6 Llevar la película de cubierta a las ruedas de relleno
(1) Ruedas de transporte de película de cubierta
(2) Balancín de película de cubierta
5
Pase la película de cubierta por encima del balancín de película de cubierta (Pos. 2) hasta
las ruedas de taponado de película (Pos. 1).
Pulse en el panel de mando el pulsador PELÍCULA hasta que la película de cubierta esté
tensada. El balancín de película de cubierta se inclina hacia abajo y detiene el motor de ac-
cionamiento.
Corte la cinta enrasada en el extremo frontal del alimentador.
