5.11.4.4 Apoyo de cinta para el módulo SIPLACE SmartFeeder 8 mm E
5

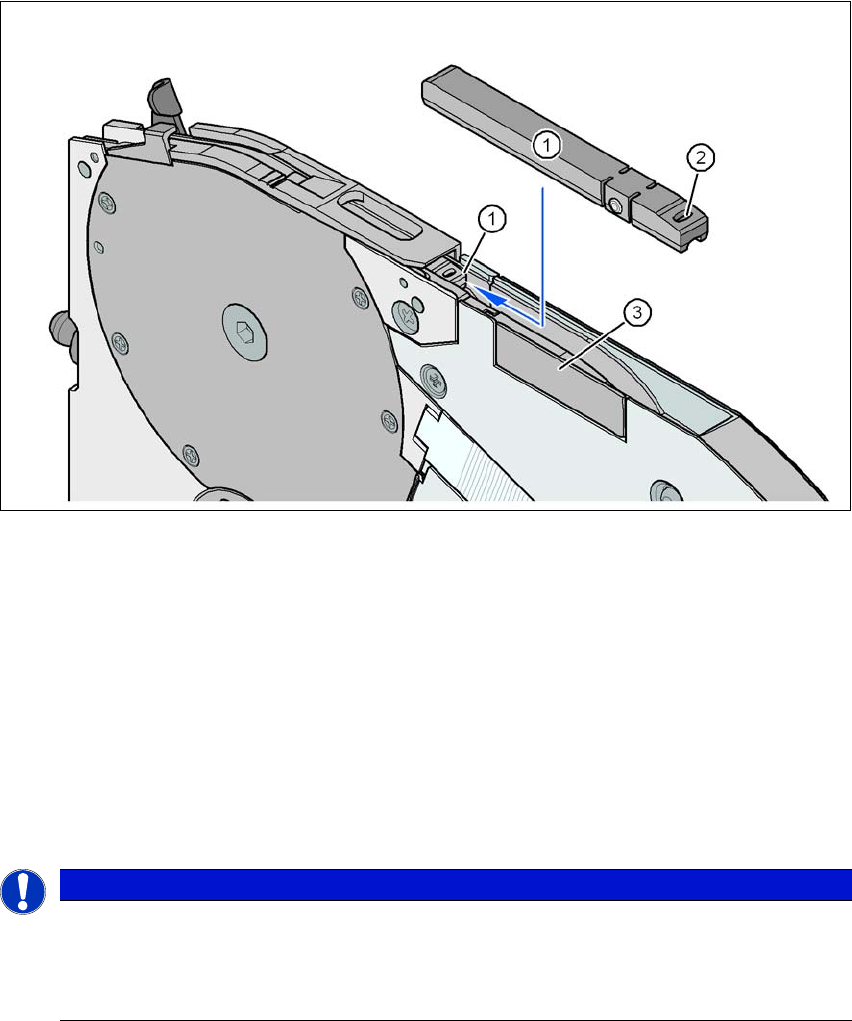

Fig. 5.11 - 7 SIPLACE SmartFeeder 8 mm E - Apoyo de cinta
(1) Apoyo de cinta, extraíble
(2) Abertura oval en el apoyo de cinta
El SIPLACE SmartFeeder E dispone de un apoyo de cinta (Pos. 1 en la Fig. 5.11 - 7). En caso de
necesidad se puede retirar fácilmente.
Introduzca la hoja de un destornillador de relojero en la abertura oval (Pos. 2 en la Fig. 5.11
- 7) del apoyo de cinta y extraiga el apoyo de cinta en el sentido opuesto a la dirección de
transporte de la cinta.
Al colocar el apoyo de cinta observe que encaje en la posición deseada.
5
INDICACIÓN
Altura de recogida constante y reducción del tiempo necesario para correcciones de las
alturas de recogida
Introduzca para todos los componentes a partir de 0402 y menores siempre el apoyo
de cinta (Pos. 1 en la Fig. 5.11 - 7) en el módulo alimentador.
Instrucciones de servicio E by SIPLACE 5 Tareas de la máquina
A partir de la versión de software SC 712.1 Edición 05/2019 5.12 Tenga en cuenta las indicaciones en el SIPLACE SmartFeeder E
243
5.12 Tenga en cuenta las indicaciones en el SIPLACE Smart-
Feeder E
5.12.1 Indicación LED
El SIPLACE SmartFeeder E dispone de una indicación LED que muestra los estados operativos
de cada pista.
5

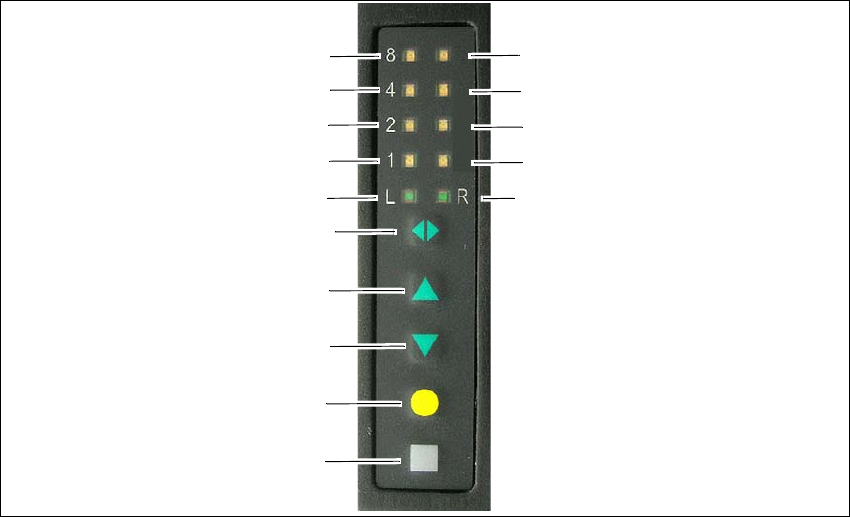

Fig. 5.12 - 1 Teclas e indicación LED: gezeejemplo mostrado módulo SIPLACE SmartFeeder 2x8mm E
(1) Tecla SET
(2) Tecla PELÍCULA
(3) Tecla ATRÁS
(4) Tecla AVANCE
(5) Tecla CAMBIO DE PISTA ENTRE DERECHA E IZQUIERDA
(6) LED L pista izquierda activa
(7) LED 1 mm anchura de paso pista izquierda
(8) LED 2 mm anchura de paso pista izquierda
(9) LED 4 mm anchura de paso pista izquierda
(10) LED 8 mm anchura de paso pista izquierda
(11) LED R pista derecha activa
(12) LED 1 mm anchura de paso pista derecha
(13) LED 2 mm anchura de paso pista derecha
(14) LED 4 mm anchura de paso pista derecha
(15) LED 8 mm anchura de paso pista derecha
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
5 Tareas de la máquina Instrucciones de servicio E by SIPLACE
5.12 Tenga en cuenta las indicaciones en el SIPLACE SmartFeeder E A partir de la versión de software SC 712.1 Edición 05/2019
244
5.12.2 Indicación de estado
– Verde:
El módulo alimentador está listo para funcionar y está incluido en el equipamiento actual.
– Naranja:
Se indica una advertencia.
– Rojo:
Se ha producido un fallo de funcionamiento.
– Apagada:
El módulo alimentador no existe en el equipamiento actual.
5
5
5.12.2.1 Indicación de estado, posible significado y soluciones
En la tabla siguiente se indican el color de la indicación de estado, el posible significado y la me-
dida para la subsanación de los errores.
5
INDICACIÓN
"Indicación de estado apagada" solo para módulos alimentadores incluidos en el equipa-
miento
El controlador de la máquina desactiva la visualización de estado de los alimentadores
no contenidos en el equipamiento.
El estado "Indicación de estado apagada" solo aparece si el sistema de programación ha
especificado un pedido para la línea. Esto facilita al operador el control de los alimenta-
dores ya que solamente debe ocuparse de los alimentadores contenidos en el equipa-
miento.
INDICACIÓN
Proceso de equipamiento: Activación de la indicación de estado para cada módulo ali-
mentador
En la operación de equipamiento - ninguna información de equipamiento en la estación,
ningún pedido de SIPLACE Pro enviado a la estación / línea - se activa la indicación de
estado para cada módulo alimentador después de colocarlo. De esta forma el operador
recibe la información si todo es correcto.
Visualización
de estado
Posible significado Solución del fallo
Naranja Se seleccionó una función que con
la película de cubierta tensa (ba-
lancín de película presionado ha-
cia abajo) no está permitida.
Si se debe ejecutar la función deseada, retirar la película de las
ruedas dentadas y cortarla para que el balancín se destense.
Naranja La tensión de alimentación de 24
V después de la conexión no exce-
dió el umbral de conexión
Controlar la alimentación de corriente
