1.3 Descripción de la máquina
1.3.1 Principio SIPLACE
Los cabezales de colocación recogen los componentes de los módulos alimentadores posiciona-
dos de forma fija en las mesas intercambiables, de las bandejas de los soportes manuales de
bandejas o del cambiador de bandejas automático (JTF-MW) y los insertan en las tarjetas de cir-
cuitos impresos en reposo.
Las insertadoras automáticas E by SIPLACE disponen de una zona de colocación y de un trans-
porte sencillo.
El principio "preparación de componentes en reposo“ y "TCI en reposo", que se ha probado con
éxito en todas las máquinas automáticas SIPLACE tiene una serie de importantes ventajas:
– El llenado de componentes o el empalme de correas no origina tiempos de parada.
– Con la alimentación de componentes exenta de vibraciones se pueden colocar de forma fia-
ble incluso los componentes más pequeños (p. ej. 03015).
– La tarjeta de circuito impreso fija durante el proceso de colocación impide un desplazamiento
accidental de los componentes.
– La combinación de cabezales de colocación y cambiadores de pipetas proporciona en cada
proceso de colocación siempre una configuración óptima de las pipetas, minimizando así los
trayectos y optimizando la secuencia de colocación.
La elevada flexibilidad, economía y seguridad de colocación son garantes para la excelente pro-
ductividad de las máquinas automáticas SIPLACE.
Períodos mínimos de parada aumentan la eficacia contribuyendo así a un aumento de producti-
vidad.
Instrucciones de servicio E by SIPLACE 1 Introducción
A partir de la versión de software SC 712.1 Edición 05/2019 1.3 Descripción de la máquina
25
1.3.2 Número de serie de la máquina automática
El número de serie de la máquina automática se encuentra debajo del interruptor principal en el
Puesto de estacionamiento 1.
1

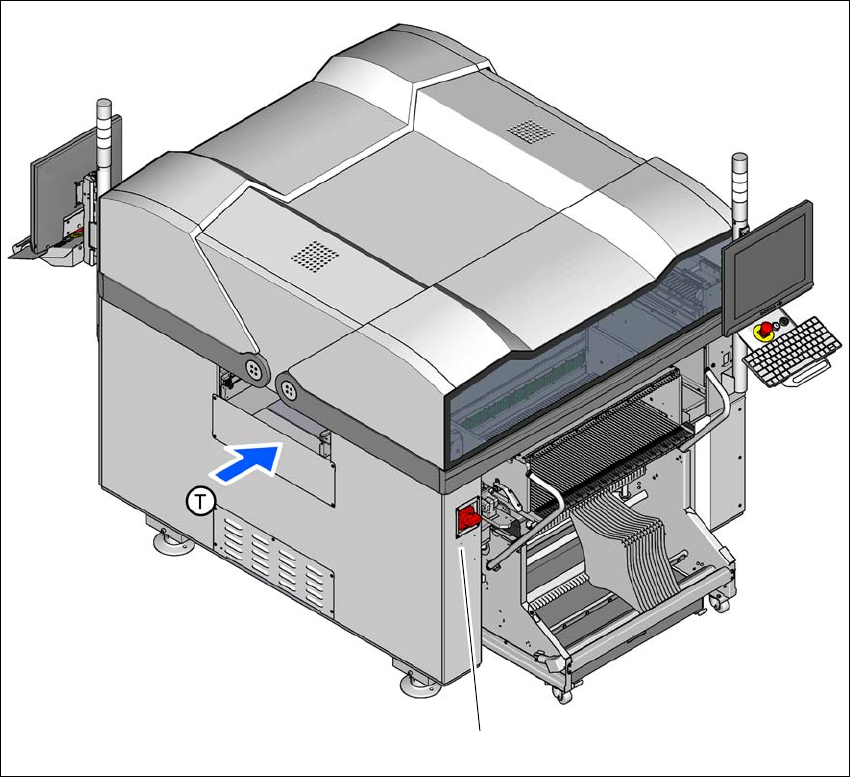

Fig. 1.3 - 1 Posición de la placa de identificación con el número de serie
(T) Dirección de transporte
(1) Placa de identificación
(1)
1 Introducción Instrucciones de servicio E by SIPLACE
1.3 Descripción de la máquina A partir de la versión de software SC 712.1 Edición 05/2019
26
1.3.3 Declaración de conformidad CE
El producto/aparato descrito a continuación
del fabricante
ASM Assembly Systems GmbH & Co. KG
Rupert-Mayer-Str. 44
81379 München
Germany 1
1
corresponde a las prescripciones y normas de la declaración de conformidad UE suministrada.
1.3.4 Uso previsto
El producto sólo se debe utilizar para las aplicaciones previstas en los catálogos y en las descrip-
ciones técnicas, es decir, para la inserción de componentes SMD, y sólo en combinación con
equipos y componentes ajenos recomendados y aprobados por ASM Assembly Systems
GmbH&Co.KG. Otro tipo de utilización es considerada no conforme a lo prescrito.
En el caso de un uso no conforme a lo prescrito, ASM Assembly Systems GmbH&Co.KG no se
responsabilizará de los posibles daños ocasionados y no garantizará el funcionamiento correcto
y previsto de los componentes.
Al uso conforme a lo prescrito pertenece también observar todas las indicaciones dadas en las
instrucciones de servicio.
Un adecuado transporte, almacenamiento, instalación y montaje así como un cuidadoso manejo
y mantenimiento son premisas necesarias para un funcionamiento correcto y seguro del pro-
ducto.
Producto Tipo Artículo N°
Insertadora automática
E by SIPLACE
Equipo de base 03105433-xx
