5 Tareas de la máquina Instrucciones de servicio E by SIPLACE 5.16 Acoplar o desacoplar la mes a intercambiable A partir de la versión de software SC 712.1 Edición 05/2019 252 5.16.3 Indic aciones de seguridad para el tr…
Instrucciones de servicio E by SIPLACE 5 Tareas de la máquina
A partir de la versión de software SC 712.1 Edición 05/2019 5.16 Acoplar o desacoplar la mesa intercambiable
251
5.16.2 Desacoplar la mesa intercambiable
Seleccione en la pantalla principal del software de estación el símbolo Módulo ali-
mentador... y el símbolo
Puestos de estacionamiento.
5
Fig. 5.16 - 2 Interfaz gráfica de usuario SR - Puestos de estacionamiento
Haga clic en el símbolo para desbloquear el puesto de estacionamiento correspon-
diente y espere hasta que se haya abierto el bloqueo. Encontrará información detallada en
la ayuda online del software de la estación.
Desconecte el cable de red y el cable de conexión D-Sub de la mesa intercambiable de la
máquina automática.
Extraiga con las dos manos la mesa intercambiable de la máquina automática por las asas..
5
Extraiga con las dos manos la mesa intercambiable de la máquina automática por las asas..
5 Tareas de la máquina Instrucciones de servicio E by SIPLACE
5.16 Acoplar o desacoplar la mesa intercambiable A partir de la versión de software SC 712.1 Edición 05/2019
252
5.16.3 Indicaciones de seguridad para el transporte de la mesa intercambiable
5
Sujete la mesa intercambiable durante el transporte siempre con las dos manos por las asas.
Observe que una mesa intercambiable completamente equipada con módulos alimentado-
res a partir de una inclinación de 20° puede bascular lateralmente o hacia delante.
Observe que la superficie sobre la que desplaza el carro tenga una inclinación considerable-
mente menor.
La base de la máquina automática debe presentar una inclinación máxima del 0,63%. Esto
corresponde a una pendiente de 5 mm en un trayecto de 800 mm (p. ej. la anchura de una
mesa intercambiable).
Observe no colisionar con obstáculos. A una velocidad correspondiente puede volcarse el
carro hacia delante.
ADVERTENCIA
¡Prevención de accidentes!
Para evitar accidentes, observe siempre las reglas siguientes cuando transporte la mesa
intercambiable.
Instrucciones de servicio E by SIPLACE 5 Tareas de la máquina
A partir de la versión de software SC 712.1 Edición 05/2019 5.16 Acoplar o desacoplar la mesa intercambiable
253
5.16.4 Acoplar la mesa intercambiable
5

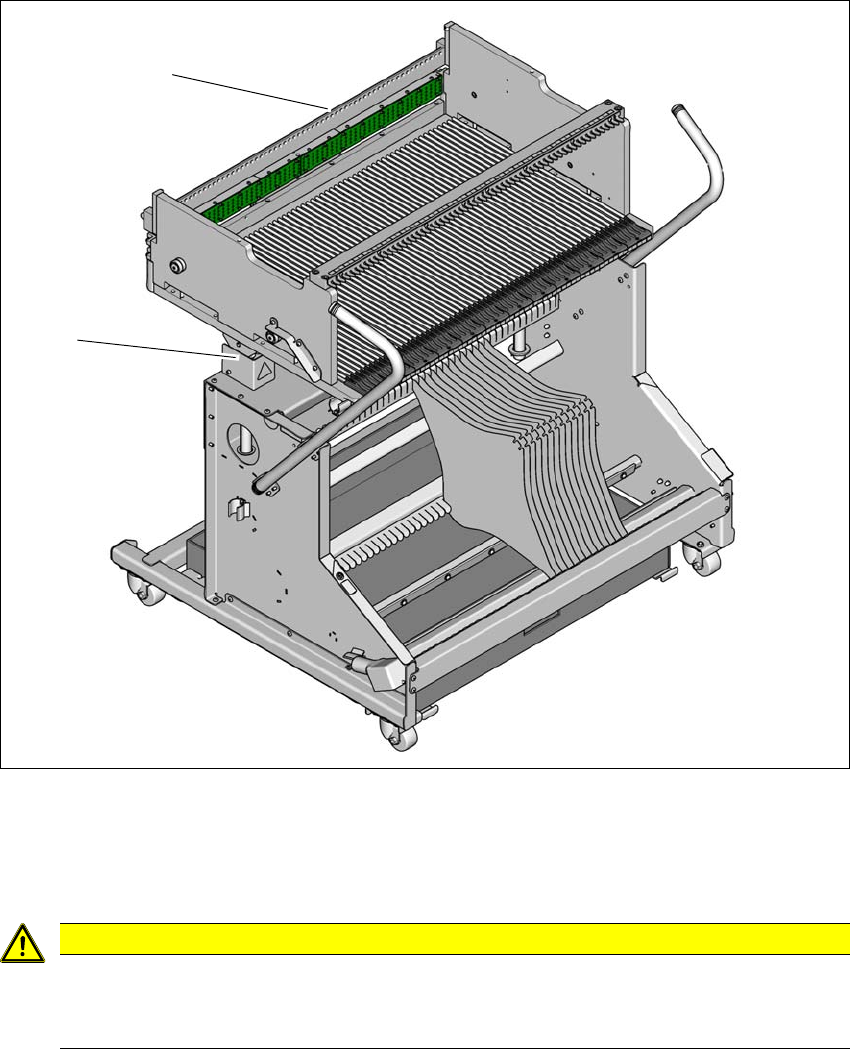

Fig. 5.16 - 3 Acoplar la mesa intercambiable
(1) Regleta de centrado
(2) Ajuste de la altura a la altura de la máquina automática
5
CUIDADO
¡Inserción de la mesa intercambiable!
Durante la inserción de la mesa intercambiable en la máquina automática, preste
atención a que el trinquete de bloqueo no colisione con obstáculos.
(2)
(1)
