Instrucciones de servicio E by SI PLACE 6 Ampliaciones de la esta ción A partir de la versión de software SC 712.1 Edición 05/2019 6.1 C ambiador de pipetas 261 6.1.1.5 Indicaciones para el manejo Si lle na un cargador…
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.1 Cambiador de pipetas A partir de la versión de software SC 712.1 Edición 05/2019
260
6.1.1.4 Montaje
En las máquinas automáticas E by SIPLACE se fijan los cambiadores de pipetas al bastidor de
la máquina.
6

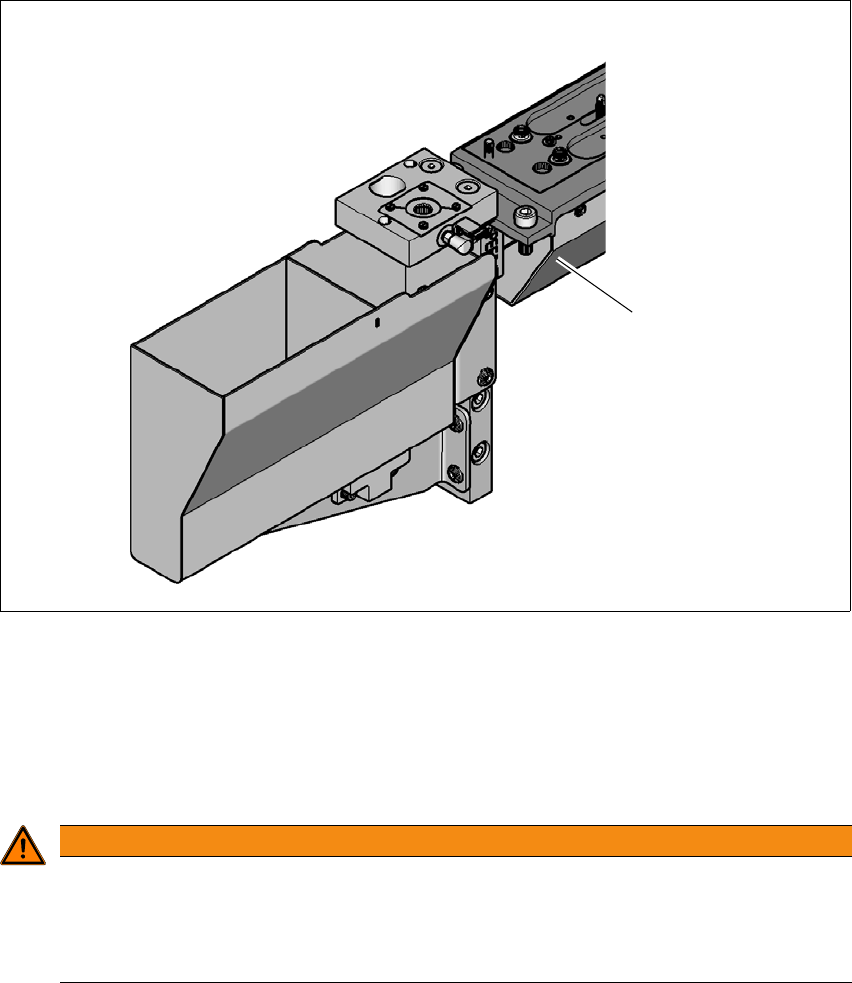

Fig. 6.1 - 4 Posición de montaje
(1) El lado inclinado muestra en dirección del dispositivo de introducción de la mesa intercam-
biable
Alinee el cambiador de pipetas de forma que el lado inclinado muestra hacia el dispositivo de
introducción de la mesa intercambiable.
6
ADVERTENCIA
¡Peligro de colisión de cabezales en el caso de configuraciones mixtas!
En el caso de configuraciones mixtas existe peligro de colisión de los cabezales.
Instale para cada cabezal de colocación sólo el cambiador de pipetas correspon-
diente con los cargadores de pipetas para el respectivo cabezal de colocación.
(1)
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.1 Cambiador de pipetas
261
6.1.1.5 Indicaciones para el manejo
Si llena un cargador por primera vez con un determinado tipo de pipetas, márquelo con una
etiqueta adhesiva.
6
Abra la placa de retención e inserte pipetas en las posiciones respectivas.
Cierre la placa de retención para que las pipetas no puedan caer de los cargadores.
6
6
La programación del cambiador de pipetas se describe en las instrucciones de servicio SI-
PLACE Pro.
6.1.1.6 Cambiar el cargador
Presione la palanca (Pos. 1 en la Fig. 6.1 - 5, página 262) para retirar el cargador de las bolas
de los botones de presión (Pos. 5 en la Fig. 6.1 - 5, página 262
). Eleve el cargador del so-
porte.
6
INDICACIÓN
Llene los cargadores fuera de la máquina y cambie solamente cargadores comple-
tos.
CUIDADO
¡Rellenado de los cargadores!
Antes de llenar los cargadores, asegúrese de que todas las pipetas en la SIPLACE
CP14 se hayan devuelto a sus cargadores.
INDICACIÓN
¡Peligro de bloqueo!
Si caen componentes sobre los cargadores, existe peligro de que se bloquee la placa de
retención.
Evite que caigan componentes sobre los cargadores.
Por esta razón limpie con regularidad los cargadores y las posiciones libres.
ADVERTENCIA
Peligro de colisión de cabezales si sobresale la palanca
Si la palanca sobresale del cargador (Pos. 1 en la Fig. 6.1 - 5) puede provocar una coli-
sión del cabezal de colocación.
Preste atención a que las palancas no sobresalgan de los cargadores.
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.1 Cambiador de pipetas A partir de la versión de software SC 712.1 Edición 05/2019
262
6

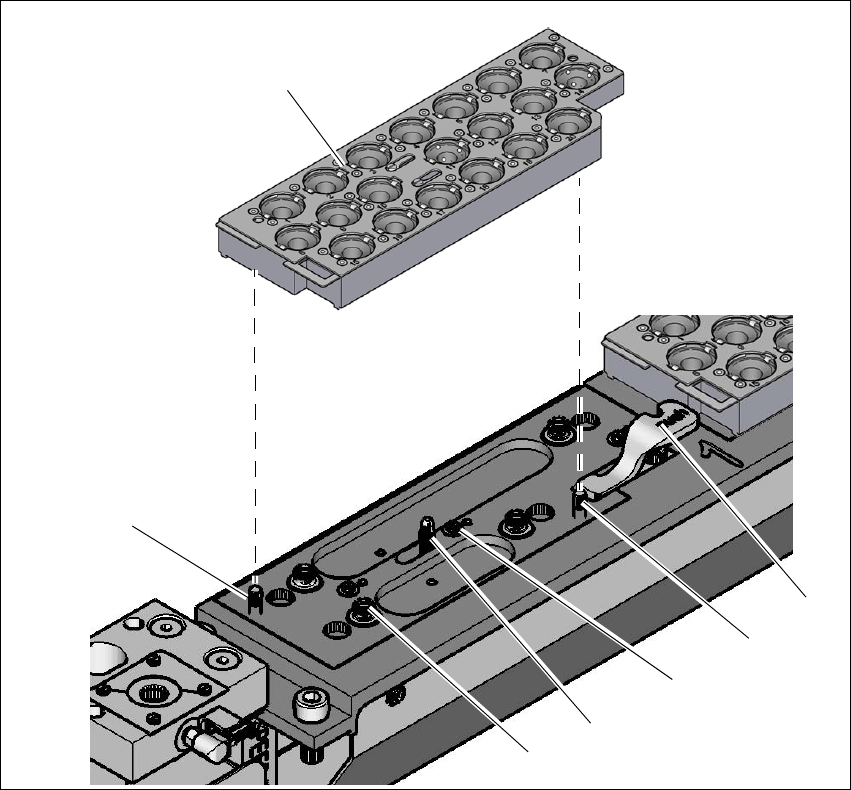

Fig. 6.1 - 5 Cambiadores de pipetas para la SIPLACE CP14 - Cambio del cargador
(1) Palanca para levantar el cargador
(2) Pasador cilíndrico, encaja en el orificio del cargador
(3) Pasador elástico (3 unidades) para la activación del microinterruptor
(4) Pasador del mecanismo de empuje, desplazamiento de la placa de retención
(5) Bola del botón de presión
(6) Pasador cilíndrico, encaja en el orificio oblongo del cargador
(7) Cargador
Coloque el cargador sobre las bolas de los botones de presión (Pos. 5 en la Fig. 6.1 - 5, pá-
gina 262).
(1)
(3)
(4)
(5)
(7)
(6)
(2)
