6 Ampliaciones de la estación Ins trucciones de servicio E by SIPLACE 6.1 Cambiador de pipetas A partir de la versión de software SC 7 12.1 Edición 05/2019 264 6.1.2 Cambiador de pipetas para la SIP LACE TH/SIPLACE PP Ar…

100%1 / 324
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.1 Cambiador de pipetas
263
6
Presione el cargador de forma homogénea hacia abajo de forma que las bolas de los botones
de presión encajen al mismo tiempo en todos los botones de presión.
INDICACIÓN
Antes de insertar el cargador, alineelo de modo que los pernos de centraje (Pos. 2 y
6 en la Fig. 6.1 - 5, página 262) puedan encajar en el orificio de centraje y en el orificio
oblongo.
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.1 Cambiador de pipetas A partir de la versión de software SC 712.1 Edición 05/2019
264
6.1.2 Cambiador de pipetas para la SIPLACE TH/SIPLACE PP
Artículo N° 03108343-xx Cambiador de pipetas SIPLACE TH, E by SIPLACE, Puesto de esta-
cionamiento 1
Artículo N° 03113120-xx Cambiador de pipetas SIPLACE TH, E by SIPLACE, Puesto de esta-
cionamiento 2
Artículo N° 03103613-xx Cargador para 2 pipetas P&P
Artículo N° 03109863-xx Cargador para 1 pipeta P&P
6
Fig. 6.1 - 6 Cambiador de pipetas para la SIPLACE TH/SIPLACE PP (ejemplo)
(1) Cargador para cambiador de pipetas (2 pipetas P&P)
(2) Recipiente de eyección de componentes
(3) Cambiador de pipetas
(3)
(2)
(1)
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.1 Cambiador de pipetas
265
6.1.2.1 Descripción
Hay dos cambiadores de pipetas diferentes. Uno puede alojar 4 cargadores con respectivamente
dos depósitos de pipetas y el otro 8 cargadores con respectivamente 2 depósitos de pipetas.
Se dispone de dos tipos de cargadores: cargadores estándar y cargadores para pipetas especia-
les o pinzas. Los cargadores se alojan en un soporte conjunto. Cada uno está centrado con dos
pasadores cilíndricos y fijo con dos tornillos de cabeza avellanada.
6

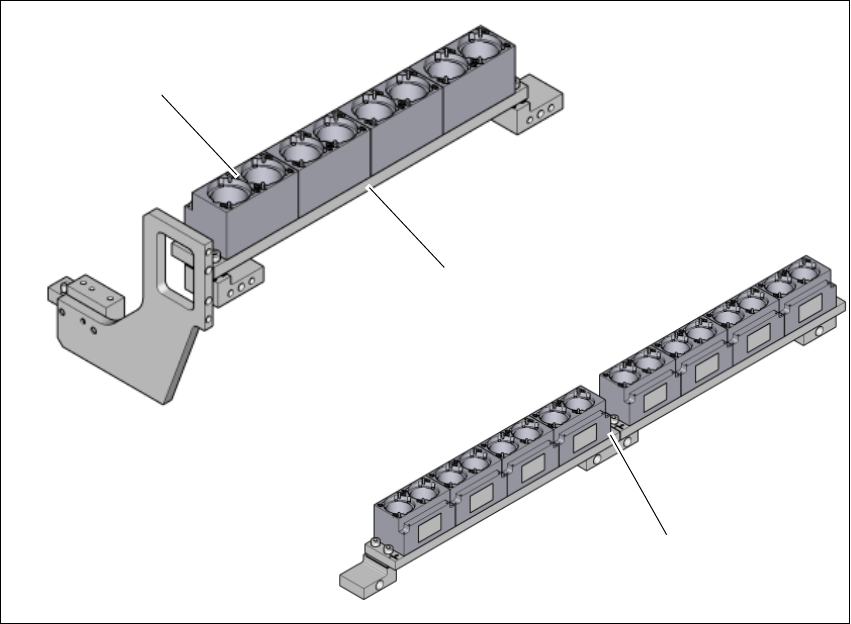

Fig. 6.1 - 7 Cargadores para cambiador de pipetas para la SIPLACE TH/SIPLACE PP
(1) Cargador para 2 pipetas
(2) Cambiador de pipetas con 4 x 2 cargadores para pipetas
(3) Cambiador de pipetas con 8 x 2 cargadores para pipetas
(1)
(2)
(3)
