6.1.2.3 Posición del cambiador de pipetas para la SIPLACE TH
6

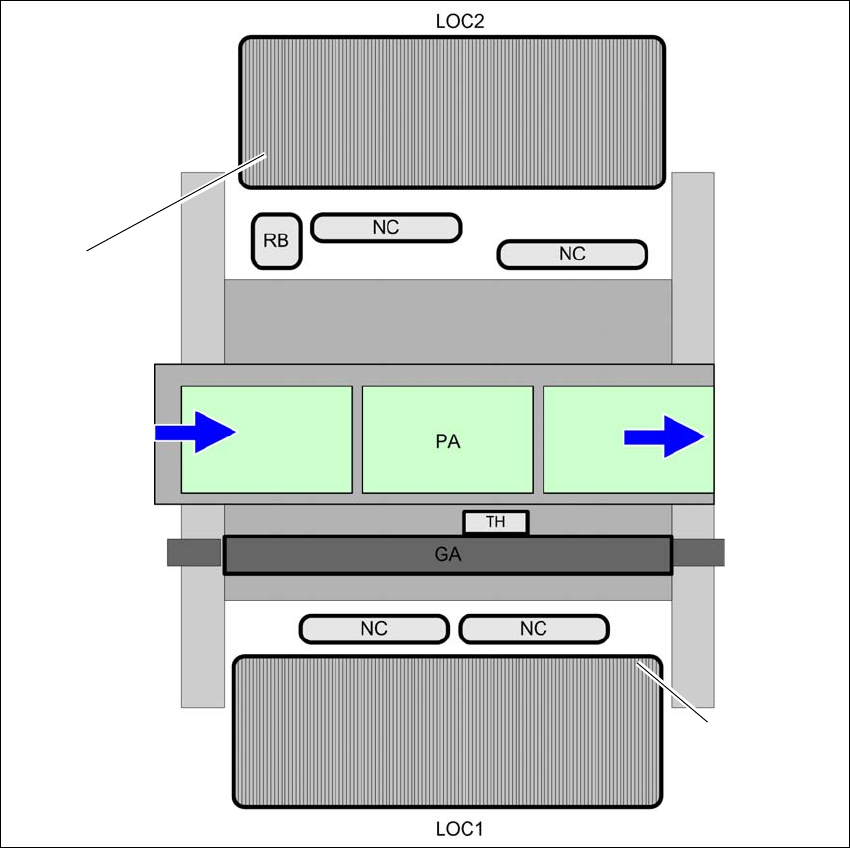

Fig. 6.1 - 8 Posición del cambiador de pipetas para la SIPLACE TH - Ejemplo
6
(1) Mesa intercambiable en el Puesto de estacionamiento 1
(2) Mesa intercambiable en el Puesto de estacionamiento 2
(PPW) Cambiador de pipetas
(RB) Recipiente de eyección
(PA) Zona de colocación
(GA) Portal
(2)
(1)
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.1 Cambiador de pipetas A partir de la versión de software SC 712.1 Edición 05/2019
268
6.1.2.4 Montaje
En las máquinas automáticas E by SIPLACE se fijan los cambiadores de pipetas al bastidor de
la máquina.
6

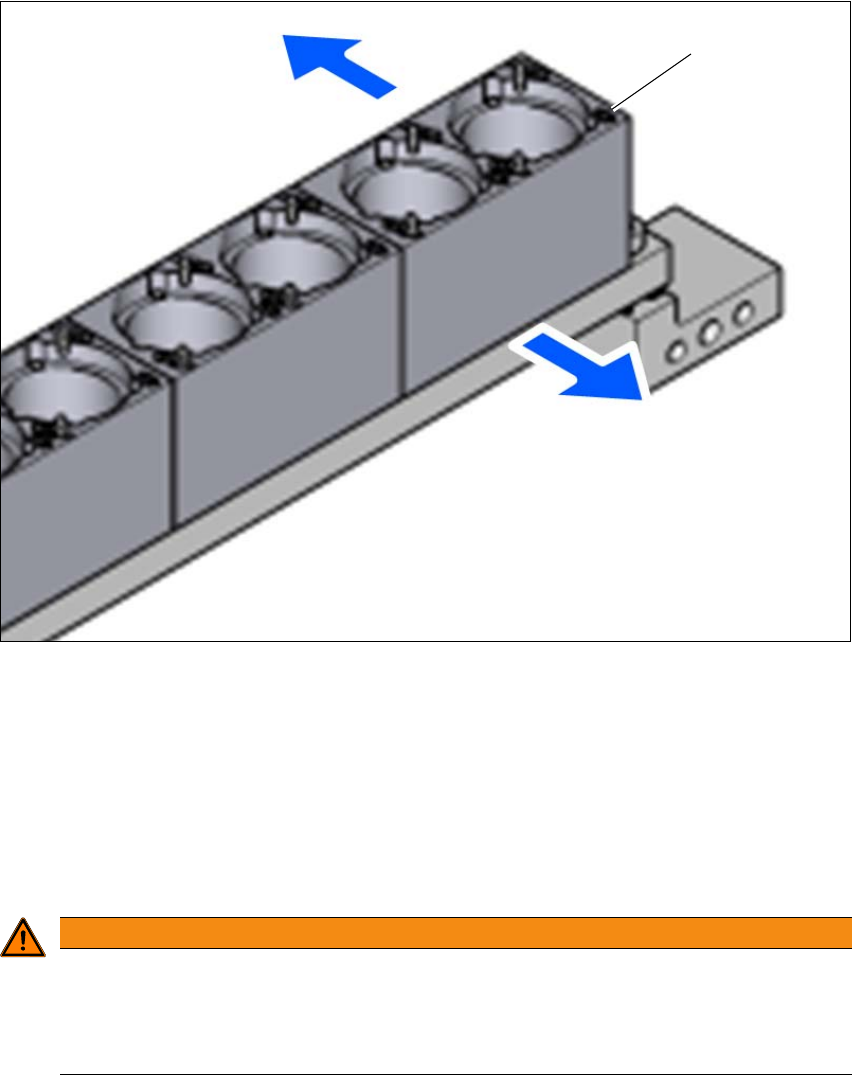

Fig. 6.1 - 9 Posición de montaje
(1) Orificio de marcado
(2) La flecha indica en dirección del transporte de TCI
(3) Lado del operador
6
Oriente el cambiador de pipetas de forma que el agujero de marca (pos. 1) visto por el lado
del operador se encuentre a la izquierda.
6
6
ADVERTENCIA
¡Peligro de colisión de cabezales en el caso de configuraciones mixtas!
En el caso de configuraciones mixtas existe peligro de colisión de los cabezales.
Instale para cada cabezal de colocación sólo el cambiador de pipetas correspon-
diente con los cargadores de pipetas para el respectivo cabezal de colocación.
(1)
(3)
(2)
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.1 Cambiador de pipetas
269
6.1.2.5 Recipiente de eyección de componentes para la SIPLACE TH
Para la SIPLACE TH se puede instalar un recipiente de eyección de componentes. Está instalado
al lado del módulo óptico Fine-pitch.
6.1.2.6 Pinzas y pipetas especiales
Las máquinas automáticas SIPLACE procesan además de la gama SMT estándar también com-
ponentes en técnica de montaje pasante (Through Hole Technology) y componentes OSC (Odd
Shaped Components). Al mismo tiempo, ASM desarrolla de forma continua pipetas especiales y
pinzas.
Se ofrecen pipetas especiales para todos los cabezales de colocación y así poder procesar las
trabajos de colocación con la máxima velocidad, precisión y flexibilidad. La utilización de cambia-
dores automáticos de pipetas reduce los tiempos de equipamiento que se presentan en un cam-
bio de producto.
ASM ofrece pinzas mecánicas para la SIPLACE TH/SIPLACE PP. Los componentes cuya super-
ficie no es apropiada para aspirar con pipetas son recogidos y colocados con pinzas mecánicas.
Existen dos ejecuciones de pinzas que se pueden clasificar en dos grupos según su funciona-
miento:
– Pinzas que toman el componente por el borde exterior y
– Pinzas que toman el componente por el borde interior.
Obtendrá información sobre las pipetas especiales y las pinzas en ASM. Diríjase también a ASM
si desea solicitar cargadores especiales y pinzas.
