Instrucciones de servicio E by SI PLACE 6 Ampliaciones de la esta ción A partir de la versión de software SC 712.1 Edición 05/2019 6.1 C ambiador de pipetas 271 6 Fig. 6.1 - 11 Cargador de pipetas para la SIPLAC E CP12 (…
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.1 Cambiador de pipetas A partir de la versión de software SC 712.1 Edición 05/2019
270
6.1.3 Cambiadores de pipetas para la SIPLACE CP12
Artículo N° 03113197-xx Cambiador de pipetas E by SIPLACE, CP12, Puesto de estaciona-
miento 1 y 2
Artículo N° 03081446-xx Cargador para 1 x 12 pipetas del tipo 30xxx
6

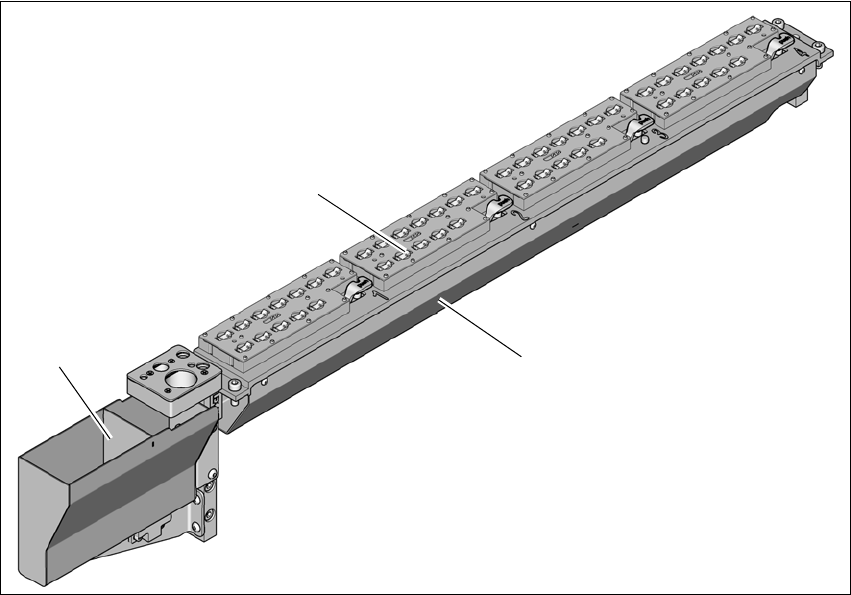

Fig. 6.1 - 10 Cambiadores de pipetas para la SIPLACE CP12
(1) Cargador para cambiador de pipetas
(2) Cambiador de pipetas
(3) Recipiente de eyección de componentes
(2)
(3)
(1)
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.1 Cambiador de pipetas
271
6

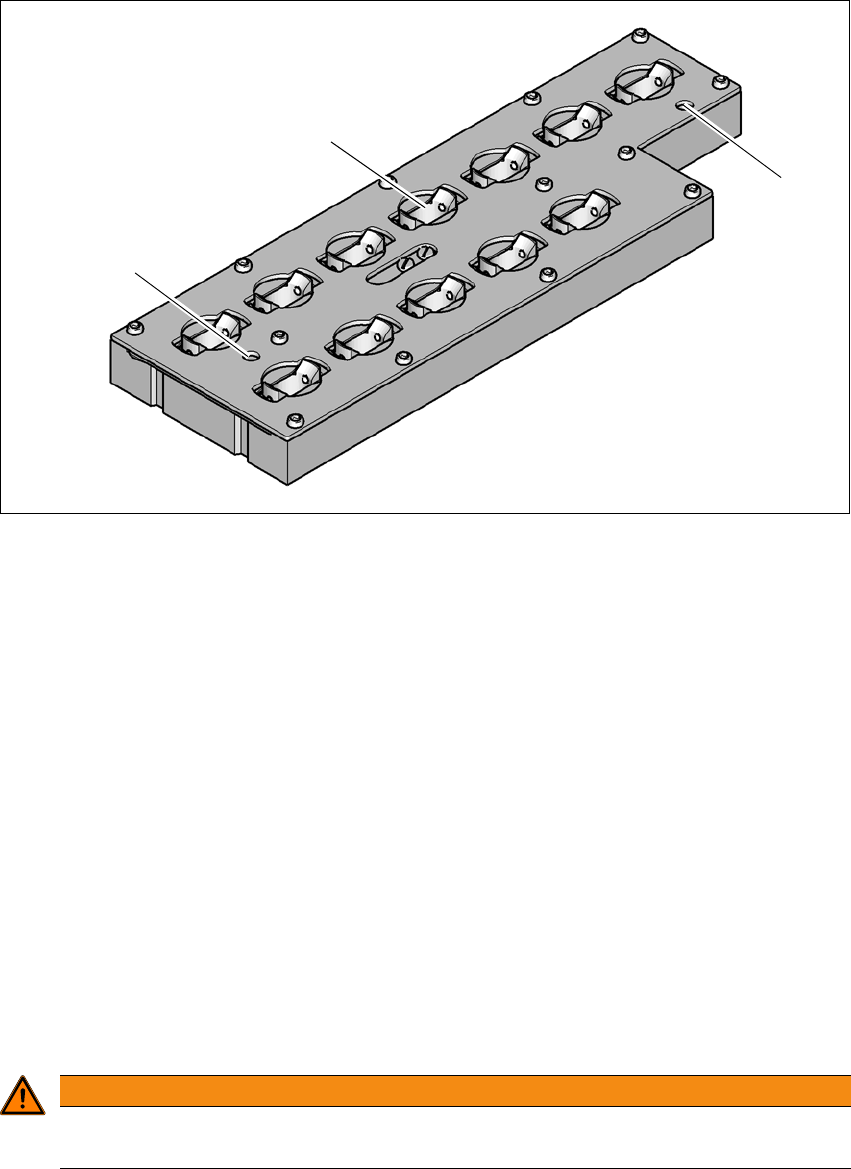

Fig. 6.1 - 11 Cargador de pipetas para la SIPLACE CP12
(1) 12 depósitos para pipetas 30xx
(2) Marcas de centrado (sólo visbles con la placa de retención abierta)
6.1.3.1 Descripción
Este cambiador de pipetas aloja 4 cargadores con respectivamente 12 depósitos de pipetas.
Los cargadores se alojan en un soporte conjunto. Están centrados con dos pasadores cilíndricos
y fijados con 4 botones de presión. Mediante dos marcas de centrado en cada cargador se de-
termina la posición exacta. El asiento correcto de los cargadores en el cuerpo del cambiador de
pipetas es vigilado por medio de microinterruptores para evitar una colisión del cabezal de colo-
cación con un cargador sobresaliente. Todas las posiciones de cargador deben estar ocupadas
ya que el circuito de seguridad en caso de ausencia o asiento incorrecto de los cargadores de-
tiene la máquina automática.
En la estación de pipetas instalada se pueden quitar soplando con aire los componentes de las
pipetas de la SIPLACE CP12 y extraer y expulsar las pipetas.
6
(1)
(2)
(2)
ADVERTENCIA
Utilice el cargador para la SIPLACE CP12 solo en combinación con la SIPLACE
CP12.
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.1 Cambiador de pipetas A partir de la versión de software SC 712.1 Edición 05/2019
272
6.1.3.2 Datos técnicos
6
Cambiadores de pipetas para la SIPLACE CP12
Número de depósitos de pipetas 48
Número de cargadores de pipetas 4
Tipos de pipetas 30xx
Tiempo de cambio de las pipetas Aprox. 2 seg. por cada pipeta
Conexión de aire comprimido 0,45 MPa (4,5 bar)
