6 Ampliaciones de la estación Ins trucciones de servicio E by SIPLACE 6.1 Cambiador de pipetas A partir de la versión de software SC 7 12.1 Edición 05/2019 286 6 Presione el cargador de for ma hom ogénea hacia abajo de…
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.1 Cambiador de pipetas
285
6

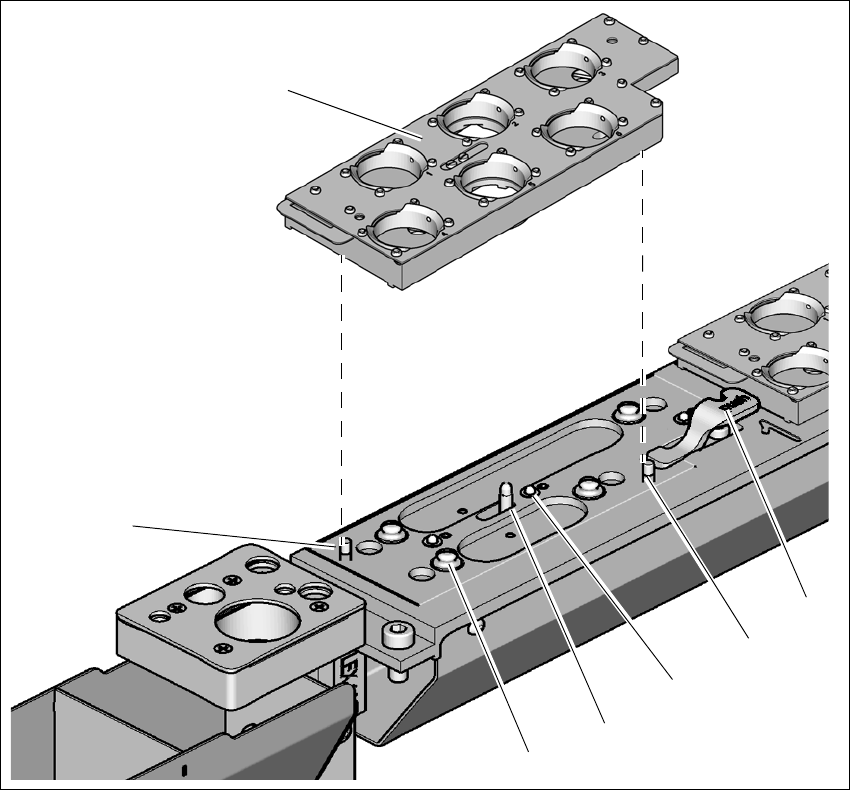

Fig. 6.1 - 20 Cambiadores de pipetas para la SIPLACE CP14 - Cambio del cargador
(1) Palanca para levantar el cargador
(2) Pasador cilíndrico, encaja en el orificio del cargador
(3) Pasador elástico (3 unidades) para la activación del microinterruptor
(4) Pasador del mecanismo de empuje, desplazamiento de la placa de retención
(5) Bola del botón de presión
(6) Pasador cilíndrico, encaja en el orificio oblongo del cargador
(7) Cargador
Coloque el cargador sobre las bolas de los botones de presión (Pos. 5 en la Fig. 6.1 - 5, pá-
gina 262).
(1)
(3)
(4)
(5)
(7)
(6)
(2)
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.1 Cambiador de pipetas A partir de la versión de software SC 712.1 Edición 05/2019
286
6
Presione el cargador de forma homogénea hacia abajo de forma que las bolas de los botones
de presión encajen al mismo tiempo en todos los botones de presión.
INDICACIÓN
6
Antes de insertar el cargador, alineelo de modo que los pernos de centraje (Pos. 2 y
6 en la Fig. 6.1 - 5, página 262) puedan encajar en el orificio de centraje y en el orificio
oblongo.
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.2 Unidad de mando (HMI) en el Puesto de estacionamiento 2
287
6.2 Unidad de mando (HMI) en el Puesto de estacionamiento
2
Artículo N° 03113590Sxx Estación de mando (HMI), Puesto de estacionamiento 2
En las máquinas automáticas con una sola unidad de mando (HMI) en el Puesto de estaciona-
miento 1 puede instalar una unidad de mando adicional en el Puesto de estacionamiento 2.
6
Fig. 6.2 - 1 Unidad de mando (HMI) en el Puesto de estacionamiento 2
(1) Unidad de mando (HMI) en el Puesto de estacionamiento 2
(T) Dirección de transporte de las tarjetas de circuito impreso
(1)
