Instrucciones de servicio E by SI PLACE 6 Ampliaciones de la esta ción A partir de la versión de software SC 712.1 Edición 05/2019 6.3 S IPLACE JTF-MW 289 El SIPLACE JTF-MW ocupa una zona de pistas fija en la mesa interc…
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.3 SIPLACE JTF-MW A partir de la versión de software SC 712.1 Edición 05/2019
288
6.3 SIPLACE JTF-MW
Artículo N° 03118894Sxx SIPLACE JTF-MW
Artículo N° 03126378Sxx Solo kit de accesorios JTF-MW (para la opción)
6

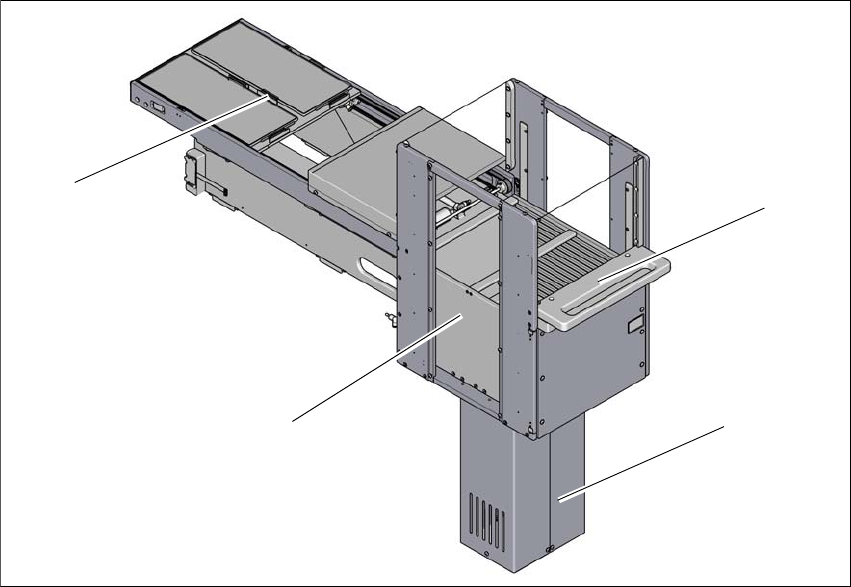

Fig. 6.3 - 1 SIPLACE JTF-MW
(1) Cubierta del motor de elevación
(2) Corredera de alimentación
(3) Transporte
(4) Módulo de torre con cargador
6.3.1 Descripción
El SIPLACE JTF-MW es un cambiador rápido automático para los cargadores planos estándar
JEDEC. En las máquinas automáticas E by SIPLACE se puede instalar un Tray Feeder JTF-MW
en la mesa intercambiable o en la mesa fija. Para un cambio rápido, el JTF-MW se puede retirar
junto con la mesa intercambiable.
(2)
(1)
(3)
(4)
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.3 SIPLACE JTF-MW
289
El SIPLACE JTF-MW ocupa una zona de pistas fija en la mesa intercambiable/fija.
– SIPLACE JTF-MW
El SIPLACE JTF-MW almacena hasta 30 cargadores planos JEDEC en un chasis y los su-
ministra cuando se solicitan. Esto permite suministrar a la insertadora automática diferentes
tipos de componentes en tiempos de cambio variables. 6
6.3.2 Vista general
6

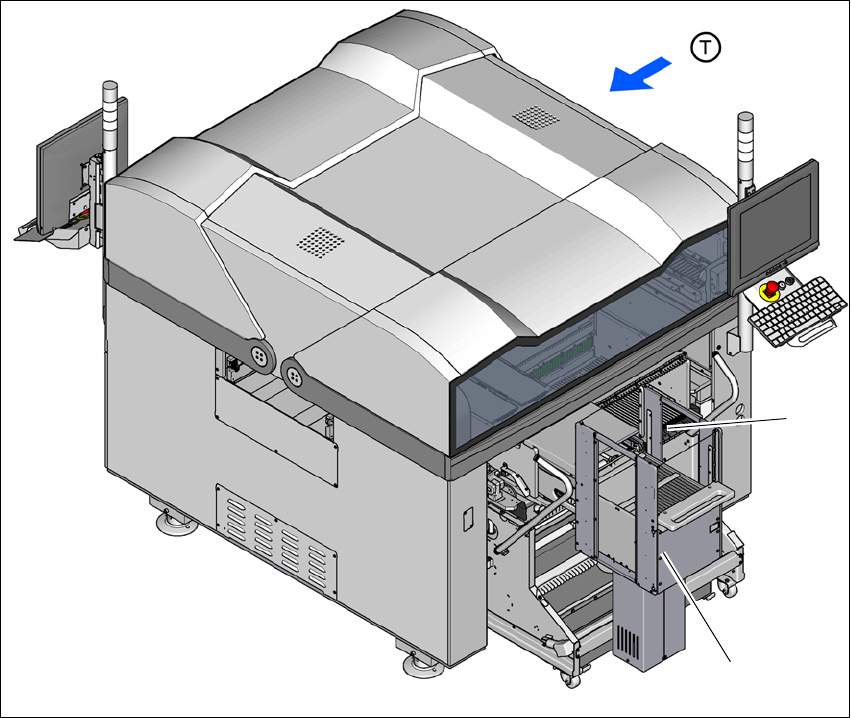

Fig. 6.3 - 2 SIPLACE JTF-MW en E by SIPLACE (ejemplo con mesa intercambiable)
(1) Mesa intercambiable (la mesa fija también es posible)
(2) SIPLACE JTF-MW
(T) Dirección de transporte de las tarjetas de circuito impreso
(1)
(2)
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.3 SIPLACE JTF-MW A partir de la versión de software SC 712.1 Edición 05/2019
290
6.3.3 Datos técnicos
6
Posición JTF-MW
Dimensiones
Ancho 322,40 mm
Altura 946 mm
Longitud 1209 mm
Puesto de estacionamiento en E by SIPLA-
CE
Solo instalado acoplado en el Puesto de esta-
cionamiento 2
Especificación del cargador plano JEDEC
Norma JEDEC: 95-1 & IEC 60286-5
Capacidad
30 cargadores planos JEDEC
15 bandejas Cookie, respectivamente con 2
bandejas JEDEC
Altura máx. de los componentes a partir de
la base de la bandeja
10,8 mm (sin omitir ningún nivel de bandeja)
24,6 mm (1 omitir nivel de bandeja)
38,4 mm (2 omitir niveles de bandeja)
Chasis
Dimensiones (L x An x Al) 344 mm x 300 mm x 228 mm
Pesotottalht lleno 30 kg (bandeja Cookie + componentes)
máx. peiso por bandeja Cookie
2,0 kg, ± 10 %
Neumática
5 bar hasta 10 bar
Consumo de aire comprimido
28,3 Nl/min.
Comunicación
Interfaz de clavijas Pogo, Can-Bus
Peso
~ 45 kg sin bandejas Cookie ni imanes
~ 60 kg con 15 bandejas Cookie e imanes
