6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.3 SIPLACE JTF-MW A partir de la versión de software SC 712.1 Edición 05/2019
290
6.3.3 Datos técnicos
6
Posición JTF-MW
Dimensiones
Ancho 322,40 mm
Altura 946 mm
Longitud 1209 mm
Puesto de estacionamiento en E by SIPLA-
CE
Solo instalado acoplado en el Puesto de esta-
cionamiento 2
Especificación del cargador plano JEDEC
Norma JEDEC: 95-1 & IEC 60286-5
Capacidad
30 cargadores planos JEDEC
15 bandejas Cookie, respectivamente con 2
bandejas JEDEC
Altura máx. de los componentes a partir de
la base de la bandeja
10,8 mm (sin omitir ningún nivel de bandeja)
24,6 mm (1 omitir nivel de bandeja)
38,4 mm (2 omitir niveles de bandeja)
Chasis
Dimensiones (L x An x Al) 344 mm x 300 mm x 228 mm
Pesotottalht lleno 30 kg (bandeja Cookie + componentes)
máx. peiso por bandeja Cookie
2,0 kg, ± 10 %
Neumática
5 bar hasta 10 bar
Consumo de aire comprimido
28,3 Nl/min.
Comunicación
Interfaz de clavijas Pogo, Can-Bus
Peso
~ 45 kg sin bandejas Cookie ni imanes
~ 60 kg con 15 bandejas Cookie e imanes
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.3 SIPLACE JTF-MW
291
6.3.4 Dimensiones con JTF-MW
6

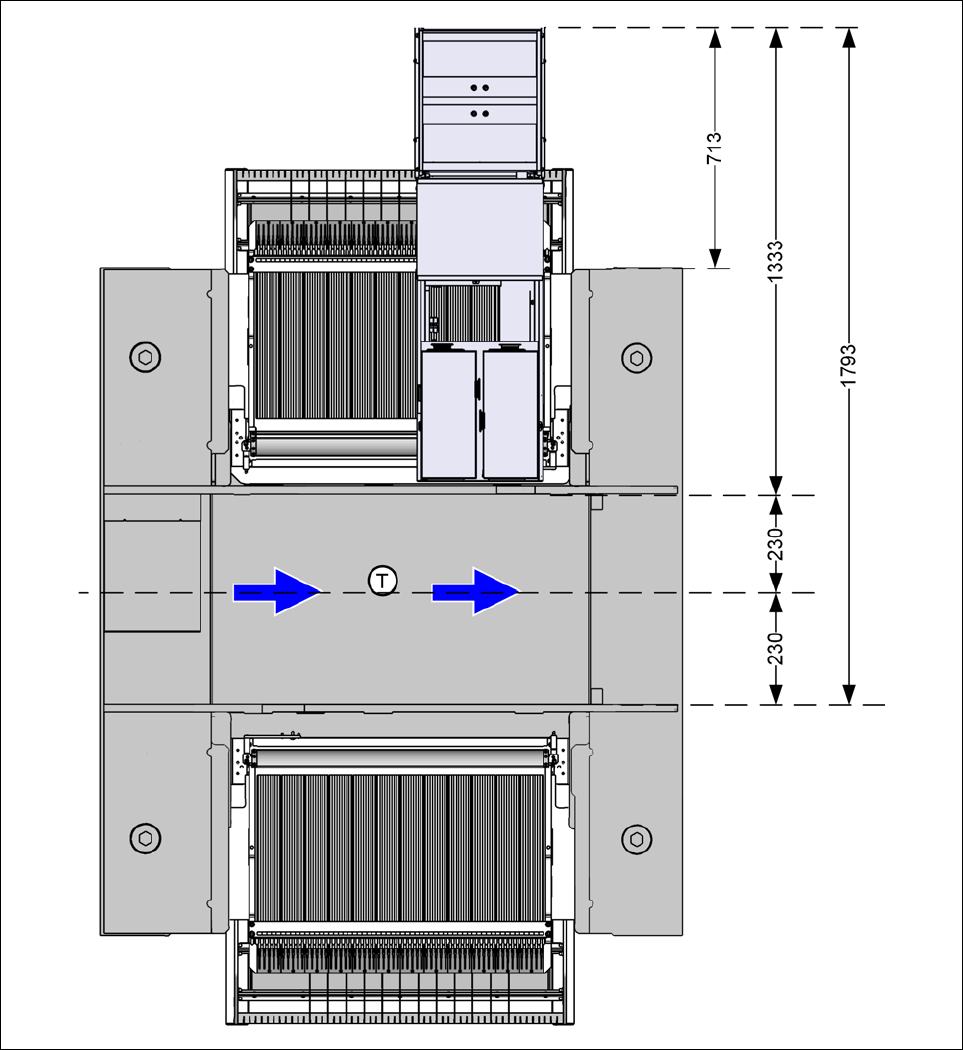

Fig. 6.3 - 3 Dimensiones de la máquina automática E by SIPLACE con JTF-MW (ejemplo con la mesa intercambiable)
2 Seguridad operativa
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.3 SIPLACE JTF-MW A partir de la versión de software SC 712.1 Edición 05/2019
292
6.3.5 Indicaciones de seguridad
6.3.5.1 Referente a la seguridad de las personas y los operadores
¡Los operarios del módulo deben realizar únicamente aquellas operaciones para las cuales
están suficientemente instruidos y que dominan perfectamente!
¡Nunca abra una cubierta si no conoce perfectamente la secuencia operativa y funciona-
miento del módulo! ¡Las cubiertas solo pueden abrirse durante el servicio cuando se solicita
en estas instrucciones o en el diálogo con el software de la estación!
Utilice para su seguridad ropa de trabajo que corresponda a las directrices de la asociación
profesional, es decir ropa que no tenga mangas anchas etc.
Reduzca los riesgos de peligro al no utilizar en el puesto de trabajo cintas, cadenas o cor-
bata.
Las personas con cabellos largos deben utilizar una cubierta de protección.
6.3.5.2 Respecto a la seguridad de instalaciones y equipos
¡En ningún caso deben realizarse modificaciones de cualquier tipo, ni siquiera mínimas,
mientras no se conozca con absoluta claridad sus repercusiones en el funcionamiento gene-
ral de la máquina!
Los módulos solo deben ser configurados, convertidos y mantenidos por personal debida-
mente formado.
No está permitido modificar los dispositivos de protección. En especial se prohíbe anular la
función de los disyuntores o desmontar dispositivos de protección.
ADVERTENCIA
Tensión
El módulo es accionado por corriente eléctrica. ¡Si se utilizan aparatos eléctricos, determinadas pie-
zas pueden conducir una tensión de 24 V!
Antes de realizar trabajos en piezas conductoras de corriente eléctrica, apague la máquina au-
tomática con el interruptor principal y desconecte el adaptador del conector Lemosa para inte-
rrumpir la alimentación entre el módulo y la máquina.
– La inobservancia de las indicaciones puede provocar la muerte, lesiones graves y/o daños ma-
teriales considerables.
