Instrucciones de servicio E by SI PLACE 6 Ampliaciones de la esta ción A partir de la versión de software SC 712.1 Edición 05/2019 6.4 S oporte de bandejas manual E 297 Si no dispone del sopo rte de bandejas manu al, pod…
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.4 Soporte de bandejas manual E A partir de la versión de software SC 712.1 Edición 05/2019
296
6.4 Soporte de bandejas manual E
Artículo N° 03113327Sxx Solo soporte de bandejas manual velocidad E
Artículo N° 03113012Sxx Solo soporte de bandejas manual E Flex
Artículo N° 03126454Sxx Solo soporte de bandejas manual kit de accesorios E Flex
6
Fig. 6.4 - 1 Soporte de bandejas manual E
(1) Soporte de bandejas manual E Speed
(2) Soporte de bandejas manual E Flex
El soporte de bandejas manual se utiliza en el Puesto de estacionamiento 2 de la E by SIPLACE
para proporcionar simultáneamente un apoyo para 2 bandejas JEDEC estándar. Mediante el so-
porte de bandejas manual los componentes se pueden proporcionar rápidamente en bandejas
JEDEC.
(1)
(2)
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.4 Soporte de bandejas manual E
297
Si no dispone del soporte de bandejas manual, podrá utilizar las 60 pistas de transporte en la
mesa intercambiable E by SIPLACE o en la mesa fija. En la máquina automática E by SIPLACE
unilateral se dispone en lugar de la mesa intercambiable/fija de una placa (Arbitray Plate E) que
permite una configuración manual del soporte de bandejas.
I
6.4.1 Datos técnicos
6
CUIDADO
Evitar colisiones
Durante la introducción y la extracción de una mesa intercambiable no debe estar pre-
sente el soporte de bandejas manual, ya que de lo contrario podrían producirse colisio-
nes con el canal guía de la cinta vacía y el soporte del cambiador de pipetas.
El soporte de bandejas manual solo se debe colocar en la mesa cuando se haya in-
troducido la mesa.
Antes de extraer la mesa se debe retirar el soporte de bandejas manual de la mesa.
Ocupación de los puestos de estacionamiento en la mesa intercambiable/
fija
Soporte de bandejas manual E Speed
Soporte de bandejas manual E Flex
1 hasta 32
*a
1 hasta 29
*b
*)a Las pistas 33-60 están disponibles para el acoplamiento del SIPLACE SmartFeeder E
*)b Las pistas 30-60 están disponibles para el acoplamiento del SIPLACE SmartFeeder E
Configuración en la insertadora automática
E by SIPLACE Puesto de estacionamiento 2
Gaba de cabezales de colocación SIPLACE TH, PP, CP14/12/6
Altura máx. de los cargadores planos incluidos los componentes
Con SIPLACE TH / SIPLACE PP 25 mm
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.5 Cámaras fijas A partir de la versión de software SC 712.1 Edición 05/2019
298
6.5 Cámaras fijas
6.5.1 Cámara de componentes fija, tipo 25 GigE (cámara FC)
Artículo N° 03105205-xx, Cámara de componentes fija, tipo 25 GigE
6

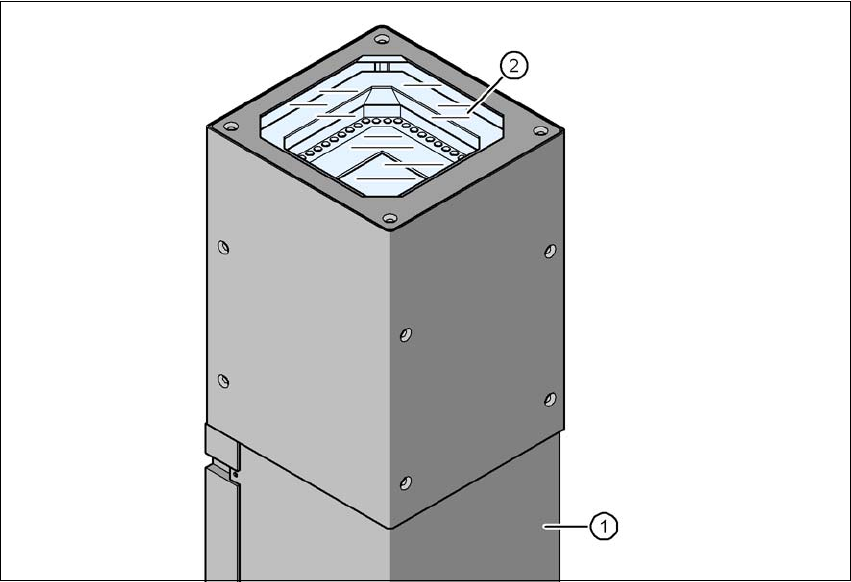

Fig. 6.5 - 1 Cámara de componentes fija, tipo 25 GigE
(1) Caja con cámara integrada y amplificador de la cámara
(2) Placa de vidrio - debajo se encuentran los planos de iluminación y ópticos
