6 Ampliaciones de la estación Ins trucciones de servicio E by SIPLACE 6.5 Cámaras fijas A partir de la versión de software SC 712.1 Edi ción 05/2019 300 6.5.2 Cámara de componentes fija, tipo 33 GigE Artículo N° 03112784…

Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación

A partir de la versión de software SC 712.1 Edición 05/2019 6.5 Cámaras fijas

299

6.5.1.1 Datos técnicos

Dimensiones de los com-

ponentes

0,2 mm x 0,2 mm hasta 16 mm x 16 mm en el caso de una medición

sencilla del componente

Gama de componentes 0402 hasta SO, PLCC, QFP, zócalo, enchufe, BGA, CO especiales,

Bare Die, Flip-Chip, Shield

Trama de patillas mín. 0,25 mm

Ancho de patillas mín. 0,1 mm

Trama bolita mín. 0,14 mm

Diámetro bolita mín. 0,08 mm

Campo de visión 19,4 mm x 19,4 mm

Tipo de iluminación Luz incidente (6 niveles de libre programación)

6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE

6.5 Cámaras fijas A partir de la versión de software SC 712.1 Edición 05/2019

300

6.5.2 Cámara de componentes fija, tipo 33 GigE

Artículo N° 03112784-xx, Cámara de componentes fija, tipo 33 GigE

6.5.2.1 Estructura

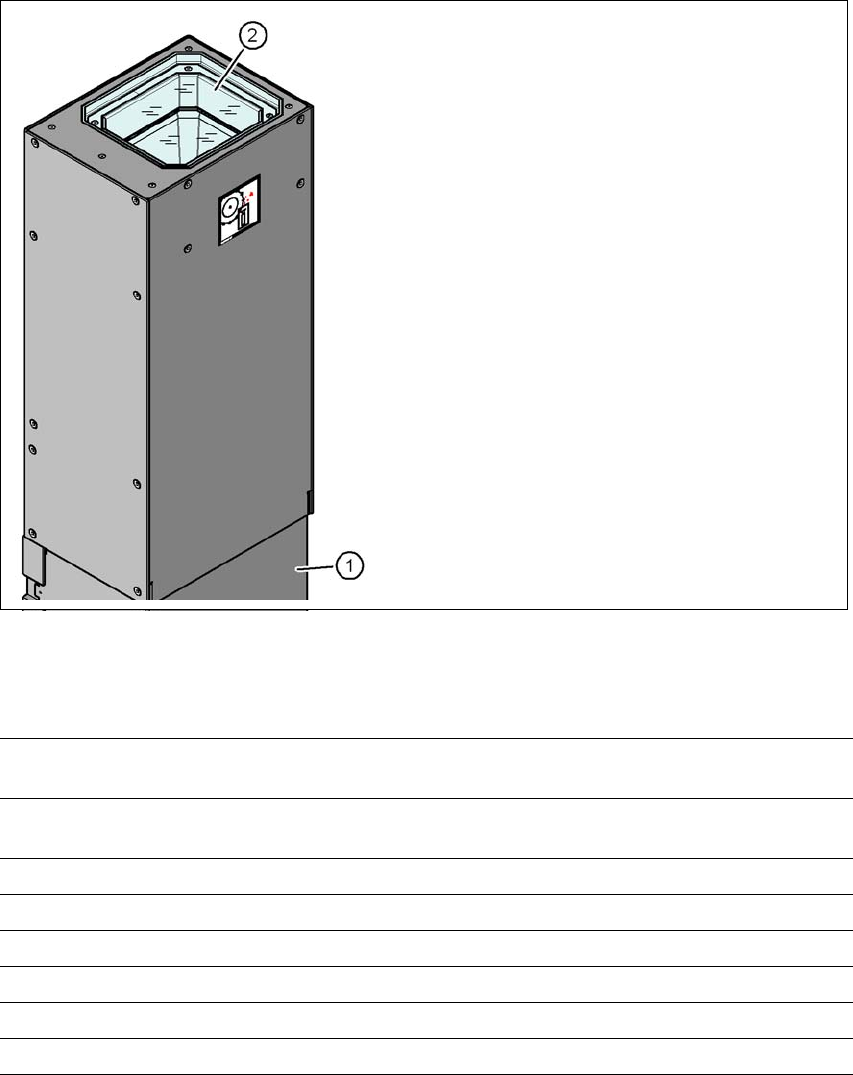

Fig. 6.5 - 2 Estructura de la cámara de componentes fija P&P, tipo 33 GigE

6.5.2.2 Datos técnicos

(1) Caja con cámara integrada y amplifica-

dor de la cámara

(2) Placa de vidrio - debajo se encuentran

los planos de iluminación y ópticos

Dimensiones de los compo-

nentes

1,0 mm x 0,5 mm hasta 55 mm x 45 mm

Gama de componentes 0402, MELF, SO, PLCC, QFP, condensadores electrolíticos,

BGA

Trama de patillas mín. 0,3 mm

Ancho de patillas mín. 0,15 mm

Trama bolita mín. 0,35 mm

Diámetro bolita mín. 0,2 mm

Campo de visión 65 mm x 50 mm

Tipo de iluminación Luz incidente (6 niveles de libre programación)

Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación

A partir de la versión de software SC 712.1 Edición 05/2019 6.6 Opción TCI larga (LBO)

301

6.6 Opción TCI larga (LBO)

La opción "TCI larga" permite efectuar la colocación en tarjetas de circuito impreso con una lon-

gitud mayor que la especificada. Se debe adquirir una licencia de LBO.

Artículo N° 03108019-xx LBO E, 1030 derecha

Artículo N° 03110518-xx LBO E, 1200 dereha

Artículo N° 03110458-xx LBO E, 1030 izquierda

Artículo N° 03110459-xx LBO E, 1200 izquierda
