Instrucciones de servicio E by SI PLACE 6 Ampliaciones de la esta ción A partir de la versión de software SC 712.1 Edición 05/2019 6.9 S IPLACE Pow er Adapter E 305 6.9 SIPLACE Power Adapter E Artículo N° 03113102-xx SIP…
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.8 SIPLACE Preparation Table E A partir de la versión de software SC 712.1 Edición 05/2019
304
6.8 SIPLACE Preparation Table E
Artículo N° 03112358-xx SIPLACE Preparation Table E
La SIPLACE Preparation Table E puede alojar un máximo de 60 SIPLACE SmartFeeder 8 mm E
- con rollo de cinta de componentes (tamaño 7”, 10”, 13”, 15” y 17”). Los transportadores se pue-
den colocar desde arriba o insertar en los perfiles guía extraidos. Inserte para cada transportador
un perno de tope para transportadores en las ranuras de la placa guía. Con la dem SIPLACE Pre-
paration Table E se puede montar y desmontar el SIPLACE PowerAdaptor E (ver apartado 6.9
en la página 305) sin necesidad de herramientas.
6
Fig. 6.8 - 1 SIPLACE Preparation Table E
(1) Perfil guía
(2) Unidad de estacionamiento del transportador
(3) SIPLACE SmartFeeder E
(4) Interfaz de montaje para SIPLACE Power Adapter E (opcional)
(5) Contenedor de rollos de cinta
(4)
(3)
(2)
(5)
(1)
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.9 SIPLACE Power Adapter E
305
6.9 SIPLACE Power Adapter E
Artículo N° 03113102-xx SIPLACE Power Adapter E
Con el SIPLACE Power Adapter E, el SIPLACE SmartFeeder E se puede utilizar fuera de la má-
quina automática y de la zona de equipamiento. El SIPLACE Power Adapter E se puede utilizar
de forma autónoma o montar en la SIPLACE Preparation Table E (ver apartado 6.8 en la página
304).
6

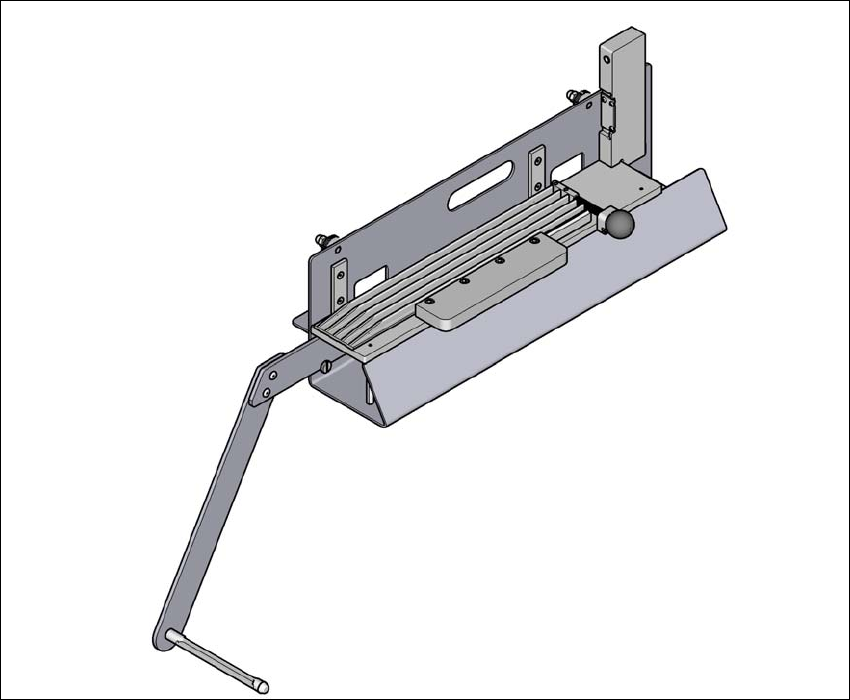

Fig. 6.9 - 1 SIPLACE Power Adapter E
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.9 SIPLACE Power Adapter E A partir de la versión de software SC 712.1 Edición 05/2019
306
Fig. 6.9 - 2 Montaje del SIPLACE Power Adapter E en la SIPLACE Preparation Table E
Monte el SIPLACE Power Adapter E con estas tres funciones de fijación (1) en la Prepara-
tion Table.
El soporte (2) para el rollo de cinta se puede retirar durante el transporte o si no se utiliza. 6
(2)
(1)
