Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.9 SIPLACE Power Adapter E
307
6.9.1 Utilización del SIPLACE Power Adapter E

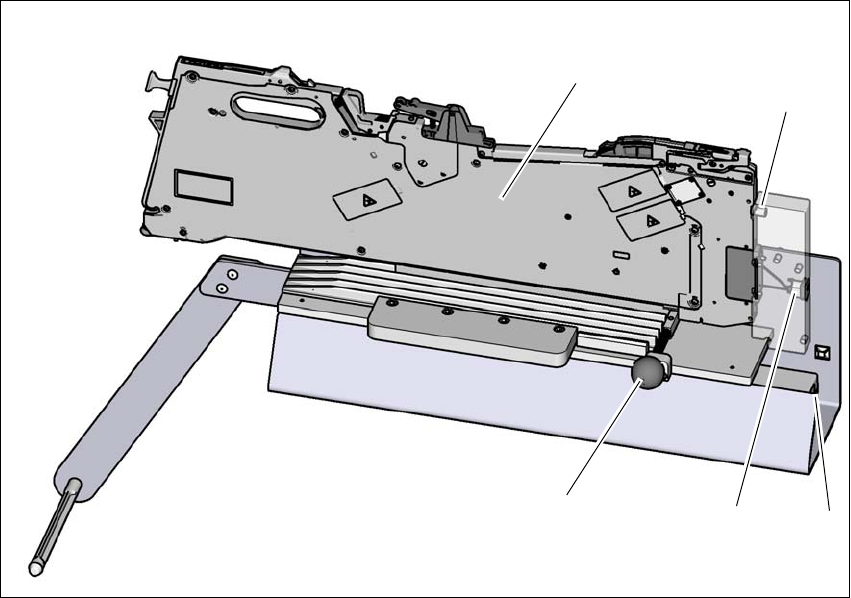

Fig. 6.9 - 3 Utilización del SIPLACE Power Adapter E
Tire del pomo (1), si desea insertar el SIPLACE SmartFeeder E (2) en el SIPLACE Power
Adapter E.
Asegúrese durante la inserción de que el pasador (3) del SIPLACE SmartFeeder E se en-
cuentre dentro del casquillo de guía del SIPLACE Power Adapter E. 6
– Entrada de red CC (4) del SIPLACE Power Adapter E.
– Entrada de red CA (5) del SIPLACE Power Adapter E.
Cuando el SIPLACE SmartFeeder E esté correctamente insertado, suelte el pomo para blo-
quear el SIPLACE SmartFeeder E.
Para desmontar el SIPLACE SmartFeeder E del SIPLACE Power Adapter E, tire del pomo
para desbloquear el SIPLACE SmartFeeder E y retire el SIPLACE SmartFeeder E.
El SIPLACE Power Adapter E se suministra con 2 cables de red para la conexión a una toma de
corriente mural. Seleccione el cable de red correcto en función del tipo de tomas murales en su
región.
(3)
(1)
(4)
(5)
(2)
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.10 Fuente de alimentación externa PowerSupply COT E A partir de la versión de software SC 712.1 Edición 05/2019
308
6.10 Fuente de alimentación externa PowerSupply COT E
Artículo N° 00288211-xx Fuente de alimentación externa PowerSupply COT E
6

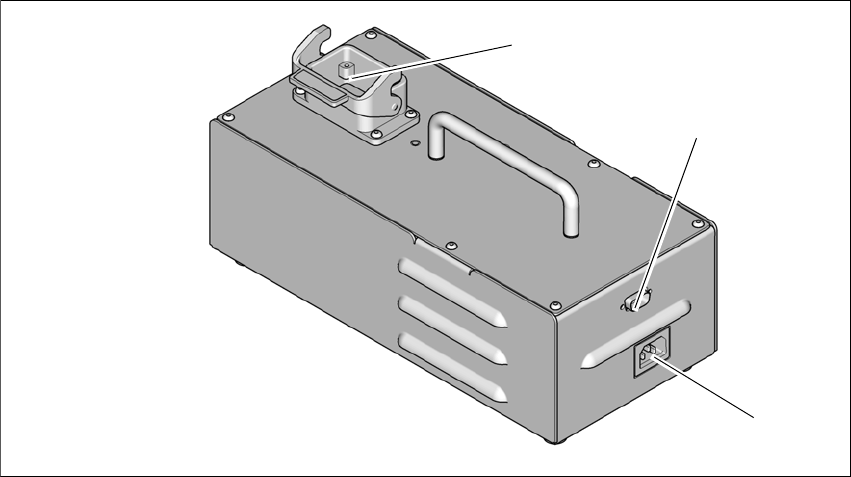

Fig. 6.10 - 1 Fuente de alimentación externa PowerSupply COT E
(1) Conexión Harting
(2) Conexión D-Sub
(3) Conexión de red
Conexión Harting
La fuente de alimentación PowerSupply COT E ofrece a través del conector Harting una salida
de 25V 10A hacia la mesa intercambiable de la serie E (dispositivo de introducción). A través de
esta conexión también se dispone de una transmisión de datos que permite la comunicación con
los transportadores de la mesa intercambiable.
Conexión D-Sub
El conector D-Sub-Stecker sirve para establecer una conexión con el Setup Center a través del
cable CAN-Bus. De esta forma el operador puede programar y configurar los transportadores de
la mesa intercambiable desde un lugar remoto (no en la insertadora automática).
Conexión de red
El módulo se suministra con 2 cables de red para la conexión a una toma de corriente mural. Se-
leccione el cable de red correcto en función del tipo de tomas murales en su región. Para la co-
nexión a la corriente alterna son posibles diferentes tensiones y frecuencias (100-240 VCA, 50-
60 Hz).
Tras encender el módulo se enciende el LED verde en la cubierta superior del módulo.
(3)
(2)
(1)
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.10 Fuente de alimentación externa PowerSupply COT E
309
6
INDICACIÓN
Conexión al SIPLACE Setup Center
Para la configuración de los transportadores solo se puede conectar una fuente de
alimentación externa PowerSupply COT E con mesa intercambiable al SIPLACE Se-
tup Center.
Si se utiliza el cable de conexión CAN-Bus 03040465-xx en combinación con el SI-
PLACE Setup Center, se debe activar la resistencia terminal en el extremo final del
sistema Bus hacia el SIPLACE Setup Center. La resistencia terminal en el extremo
final no se debe activar para la fuente de alimentación externa PowerSupply COT E
y la mesa intercambiable.
El CAN ID para la fuente de alimentación externa PowerSupply COT E con mesa
intercambiable en el modo individual es 0x0518.
