6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.11 SIPLACE Component Reject Conveyor E A partir de la versión de software SC 712.1 Edición 05/2019
310
6.11 SIPLACE Component Reject Conveyor E
Artículo N° 03117077-xx SIPLACE Component Reject Conveyor E
6

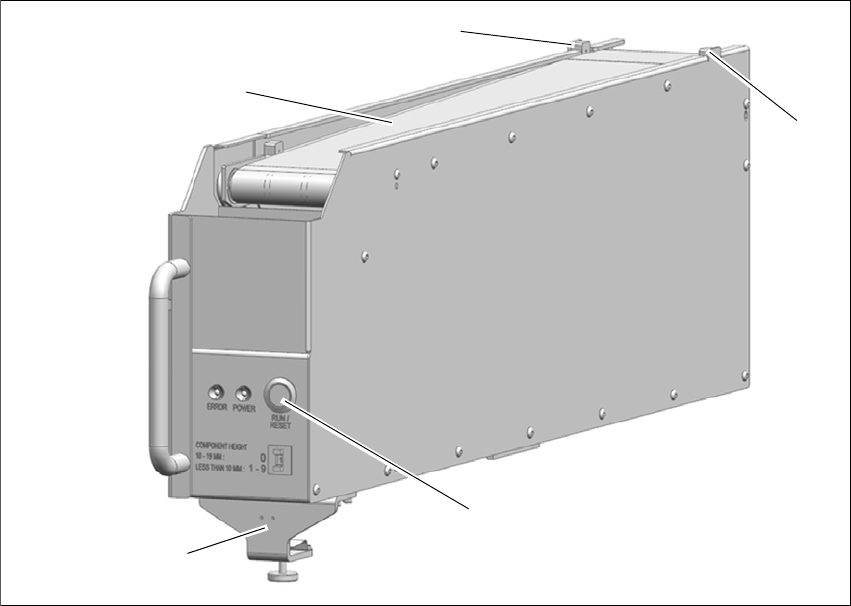

Fig. 6.11 - 1 SIPLACE Component Reject Conveyor E
(1) Transportador de cinta
(2) Sensor de presencia de componentes
(3) Tecla START/RESET
(4) Mordaza
(3)
(2)
(1)
(2)
(4)
Instrucciones de servicio E by SIPLACE 6 Ampliaciones de la estación
A partir de la versión de software SC 712.1 Edición 05/2019 6.11 SIPLACE Component Reject Conveyor E
311
6.11.1 Generalidades
El SIPLACE Component Reject Conveyor E sirve para colocar componentes defectuosos (que
han sido verificados por el sistema Vision de la insertadora automática) sobre la cinta transporta-
dora y trasnportarlos fuera de la máquina automática para que sean recuperados por el operador.
Se maneja igual que cualquier otro módulo alimentador para E by SIPLACE y se puede montar
en las mesas alimentadoras correspondientes. El objetivo del Component Reject Conveyor es:
Recuperar de forma segura el componente rechazado sin necesidad de abrir o parar la má-
quina automática.
Colocar el componente rechazado sobre la cinta transportadora de forma que no se dañe y
se pueda reutilizar.
El SIPLACE Component Reject Conveyor E se utiliza en la mesa intercambiable para E by SI-
PLACE. Para el SIPLACE Component Reject Conveyor E se utiliza para el posicionamiento el
mismo perno de centraje que para el Feeder de la serie E. Se fija adicionalmente con un meca-
nismo de apriete en la mesa intercambiable para E by SIPLACE. El SIPLACE Component Reject
Conveyor E ocupa 7 pistas Omega y se puede colocar en cualquier posición de la mesa.
6.11.2 Descripción
La alimentación eléctrica del SIPLACE Component Reject Conveyor E se realiza a través de una
conexión de clavijas Pogo. La insertadora automática deposita un componente defectuoso en el
extremo delantero de la cinta transportadora del SIPLACE Component Reject Conveyor E entre
el sensor de detección (sensor de presencia de componentes, Pos. 2 en la Fig. 6.11 - 1). Si se
activa el sensor de presencia de componentes, la cinta realizará el indexado de la distancia de
un paso para el componente desde el punto de inserción, en función de la longitud de paso ajus-
tada. Después de que se haya descartado el primer componente, el siguiente componente recha-
zado se puede colocar en el punto de inserción sin que se produzca un apilamiento de los
componentes.
El operador puede pulsar en todo momento la tecla START/RESET (Pos. 5 en la Fig. 6.11 - 1) y
la cinta transportará los componentes depositados al lado posterior del SIPLACE Component Re-
ject Conveyor E. A continuación, el operador podrá retirar en todo momento los componentes sin
necesidad de abrir la cubierta de la máquina automática. Sin más intervención, el Conveyor rea-
lizará un indexado cada vez que se deposite un componente sobre la cinta. Finalmente, el primer
componente alcanzará el extremo final del Conveyor y activará allí el sensor posterior. El sensor
posterior activará una alarma acústica y solicitará la intervención del operador. Ahora, el operador
podrá retirar los componentes de la cinta..
El Conveyor seguirá funcionando de forma normal aunque haya sonado una alarma y realizará
un indexado cada vez que se deposite un componente sobre la cinta. Si el operador no interviene
y retira los componentes rechazados de la cinta, el primer componente caerá desde el extremo
final de la cinta en el contenedor situado al final del SIPLACE Component Reject Conveyor E. No
existe comunicación directa entre el SIPLACE Component Reject Conveyor E y la insertadora au-
tomática. La insertadora automática no sabe si al final de la cinta/en el contenedor posterior ya
hay demasiados componentes rechazados.
6 Ampliaciones de la estación Instrucciones de servicio E by SIPLACE
6.11 SIPLACE Component Reject Conveyor E A partir de la versión de software SC 712.1 Edición 05/2019
312
6.11.3 Datos técnicos
Dimensiones:
Anchura 80 mm
Altura 213,7 mm (sin botón moleteado; si está pulsado a fondo altura máx. de 17,5 mm)
Longitud 611 mm
Puesto de estacionamiento en E by SIPLACE:
Ocupa 7 pistas Omega y se puede colocar en cualquier posición de la mesa, tanto en el
Puesto de estacionamiento 1 como en el Puesto de estacionamiento 2
Tamaños de los componentes:
Peso máximo: 100 gr
Altura mínima: 1 mm
Tamaño mínimo: 3 x 1,4 mm
Altura máxima: 19 mm
Tamaño máximo: 60 x 60 mm
Ajustes de paso:
Altura de los componentes 10 - 19 mm ' Set to pitch 0 ' El Conveyor realiza un indexado
de 268 mm
Altura de los componentes inferior a 10 mm ' Set to pitch 1 - 9 ' El Conveyor realiza un
indexado de 10 - 100 mm, que se debe seleccionar en función del tamaño del compo-
nente.
Comunicación
Interfaz de clavijas Pogo
–Peso
máx. 5,5 kg
