2 Seguridad de servicio Instrucciones de servicio E by SIPLACE 2.1 Indicaciones de seguridad A partir de la versión de software SC 712.1 Edición 05/2019 42 Durante los trabajos en los ima nes permanentes observ e las sig…
Instrucciones de servicio E by SIPLACE 2 Seguridad de servicio
A partir de la versión de software SC 712.1 Edición 05/2019 2.1 Indicaciones de seguridad
41
2
2
2
Fig. 2.1 - 1 Posición de los imanes permanentes para los accionamientos lineales
(1) Imán permanente del motor lineal X en el el Portal
(2) Imanes permanentes del motor lineal Y en el el Portal
(T) Dirección de transporte de las tarjetas de circuito impreso
ADVERTENCIA
¡PELIGRO DE CONTUSIONES!
Para personas con injertos metálicos pasivos (p.ej. placas, tornillos) existe peligro de
contusiones.
Nunca entre las manos en la máquina ni se incline cuando las cubiertas de protec-
ción están abiertas.
No lleve objetos metálicos al área de peligro.
CUIDADO
¡Pérdida de datos por campos magnéticos permanentes intensos!
Debido a fuertes campos magnéticos existe el peligro que se destruyan datos en soportes
de datos o tarjetas bancarias.
Mantenga alejados de la máquina los soportes de datos y las tarjetas bancarias.
2 Seguridad de servicio Instrucciones de servicio E by SIPLACE
2.1 Indicaciones de seguridad A partir de la versión de software SC 712.1 Edición 05/2019
42
Durante los trabajos en los imanes permanentes observe las siguientes indicaciones:
Para las personas con injertos activos (p.ej. marcapasos) u otras prótesis ferromagnéticas
está expresamente prohibido trabajar o acercarse a estos equipos. ¡Mantenga una distancia
segura respecto al motor lineal!
Debido a la intensa fuerza de atracción magnética se deben observar especiales medidas de
precaución en la cercanía inmediata del carril magnético, así como de la primera parte móvil.
Nunca se deben colocar manualmente objetos pesados o anchos, de acero o hierro, en la
cercanía del carril magnético. Como las fuerzas de atracción magnética no son visibles, nor-
malmente se subestiman sus efectos en la cercanía del carril magnético. La fuerza de atrac-
ción magnética puede aparecer bruscamente y aumentar en la proximidad de objetos
ferromagnéticos (de acero o hierro) de tamaño similar al carril magnético a varios miles de
Newtons.
En la manipulación del carril magnético utilice siempre ropa de trabajo y de protección ade-
cuada (p.ej. guantes, zapatos, etc.).
Solo el personal debidamente formado está autorizado a realizar trabajos de montaje y otras
tareas durante la sustitución del carril magnético.
Para los casos de emergencia tenga siempre a mano como mínimo dos cuñas (aproximada-
mente 10° hasta 15°) de un material macizo, no magnético (p. ej. aluminio) así como un mar-
tillo no magnético (aproximadamente 2 a 3 kg). Estas herramientas son necesarias en caso
de emergencia para soltar piezas adheridas al carril magnético y liberar posibles partes del
cuerpo aprisionadas (dedos, mano, pies). Nunca coloque sobre el carril magnético el bobi-
nado de un motor con núcleo de hierro.
Los equipos electrónicos y los instrumentos de medición pueden deteriorarse o destruirse a
causa de los fuertes campos magnéticos. Nunca coloque aparatos con componentes mag-
néticos en la cercanía de computadores, monitores o soportes de datos magnéticos (p.ej.
discos duros, tarjetas de crédito, cintas de audio y vídeo, etc.)
Mantenga una distancia de mínimo 45 cm entre los carriles magnéticos individuales o entre
un carril magnético y otras superficies magnéticas.
Los imanes se deben eliminar de forma correcta. Una parte esencial de la eliminación es la
desmagnetización completa de los imanes permanentes.
Instrucciones de servicio E by SIPLACE 2 Seguridad de servicio
A partir de la versión de software SC 712.1 Edición 05/2019 2.2 Rótulos de advertencia
43
2.2 Rótulos de advertencia
Los avisos de advertencia están fabricados en película de PVC blando, resistente a la abrasión,
sólida a la luz y resistente al agua y la intemperie.
2.2.1 Rótulos de advertencia en la máquina automática

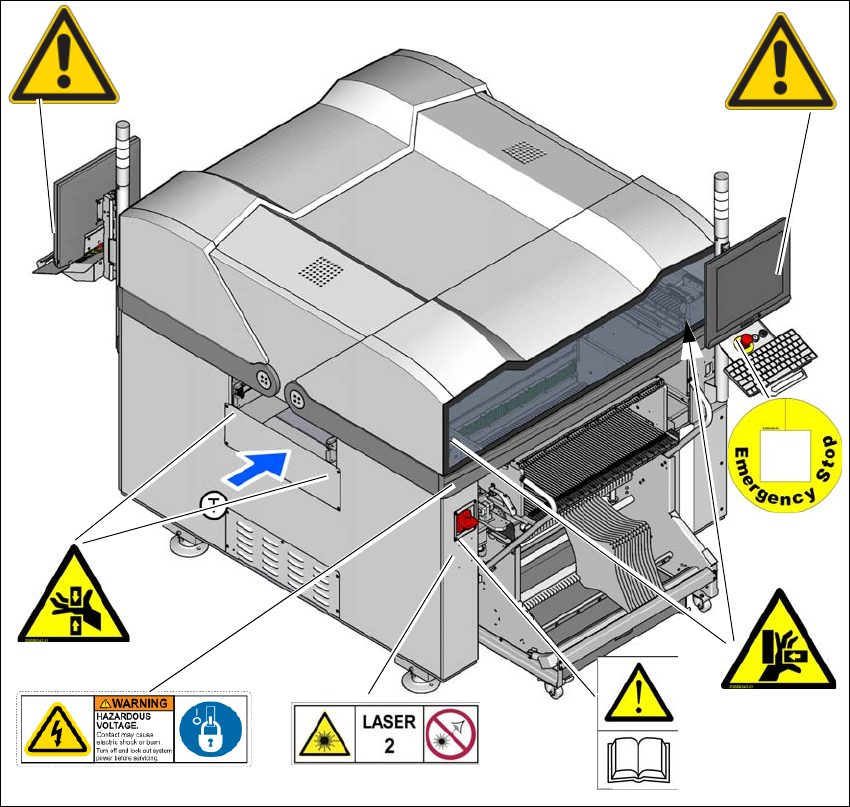

Fig. 2.2 - 1 Rótulos de advertencia en la máquina automática (bilaterales) - Puesto de estacionamiento 1
– W201, n.° de artículo 03009338-01
– W203, n.° de artículo 03009342-01
– W204, n.° de artículo 03009343-01
– W209, n.° de artículo 03009349-01
– W 810, n.° de artículo. 03112319-01
– Clase láser 2, n.° de artículo 03134118-01
– W-Advertencia general, rótulo de advertencia en el monitor del proveedor
(T) Dirección de transporte de las tarjetas de circuito impreso
W 203
W 209
W 204
W 201
W 810
W-Advertencia general
W-Advertencia general
Clase láser 2
