2.2.2 Rótulos de advertencia en la máquina automática

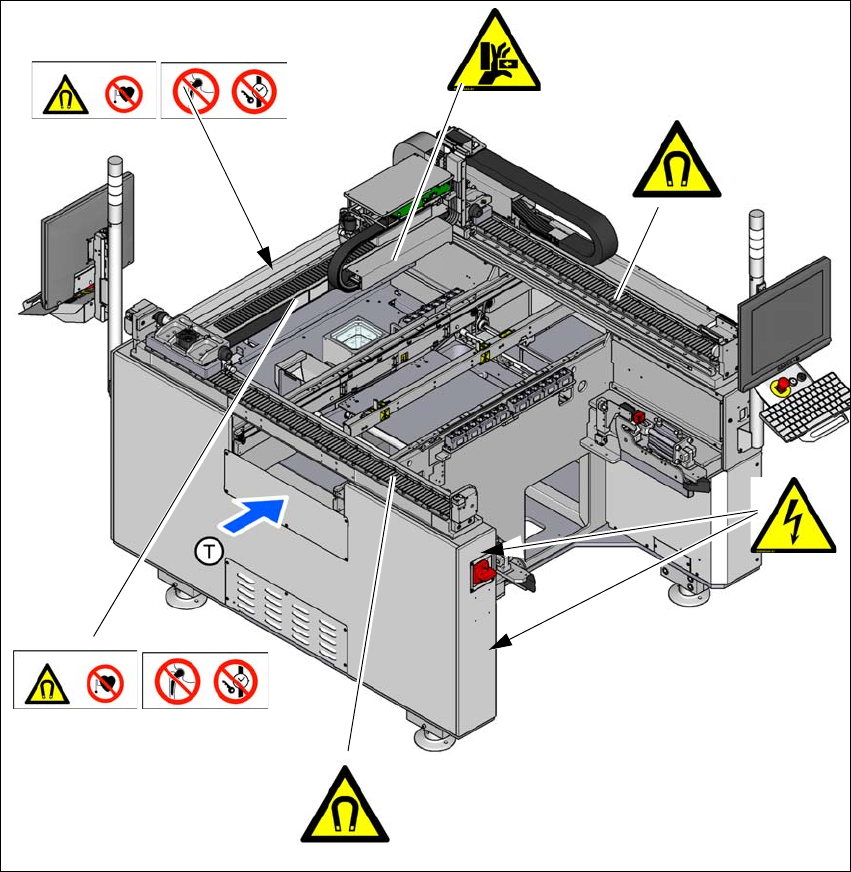

Fig. 2.2 - 5 Rótulos de advertencia en la máquina automática - Parte 1
2
– W202 utilización conjunta, n.º de artículo 03012700-01 (en ambos lados del portal)
– W-Campo magnético, en el eje Y
– W204, n.° de artículo 03009343-01 en la cubierta del cable flexible alimentador IF/VBI
– W206, en la cubierta lateral del interruptor principal
– W206, en la cubierta de la MGCU
W-Campo magnético
W 202 utilización conjunta
W-Campo magnético
W 202 utilización conjunta
W206
W204
Instrucciones de servicio E by SIPLACE 2 Seguridad de servicio
A partir de la versión de software SC 712.1 Edición 05/2019 2.2 Rótulos de advertencia
53
Fig. 2.2 - 6 Rótulos de advertencia en la máquina automática - Parte 2
– W206, en la cubierta de la MGCU
– W206, en la cubierta de la ##IF/VBI
– W-Superficie caliente, en la MHCU (debajo de la cubierta)
Rótulo de advertencia sobre temperatura en Fig. 2.2 - 6, página 53, n.° de artículo 03031926-01
(2 rótulos en la MHCU)
W206
W206
W-Temperatura alta
2
¡PELIGRO DE QUEMADURAS POR TEMPERATURAS ELEVADAS!
Durante el funcionamiento continuo la carcasa de la Head Control Unit
(MHCU) puede calentarse mucho.
Tenga cuidado cuando toque la Head Control Unit (MHCU).
2 Seguridad de servicio Instrucciones de servicio E by SIPLACE
2.2 Rótulos de advertencia A partir de la versión de software SC 712.1 Edición 05/2019
54
2
W206 en Fig. 2.2 - 5, página 52 und Abb. 2.2 - 6, página 53, n.° de artículo 03009345-01.
Fig. 2.2 - 7 Rótulo W202 en las cubiertas de protección
2
– Pos. W202, n° de artículo 03009341-01
¡TENSIONES PELIGROSAS!
Las piezas marcadas se encuentran bajo tensión incluso cuando el interruptor
principal está desconectado.
Desconectar la máquina de la red antes de realizar trabajos de servicio
técnico
Región NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W 202
W 202
