2.2.5 Rótulos de advertencia en la SIPLACE SpeedStar C&P14
2

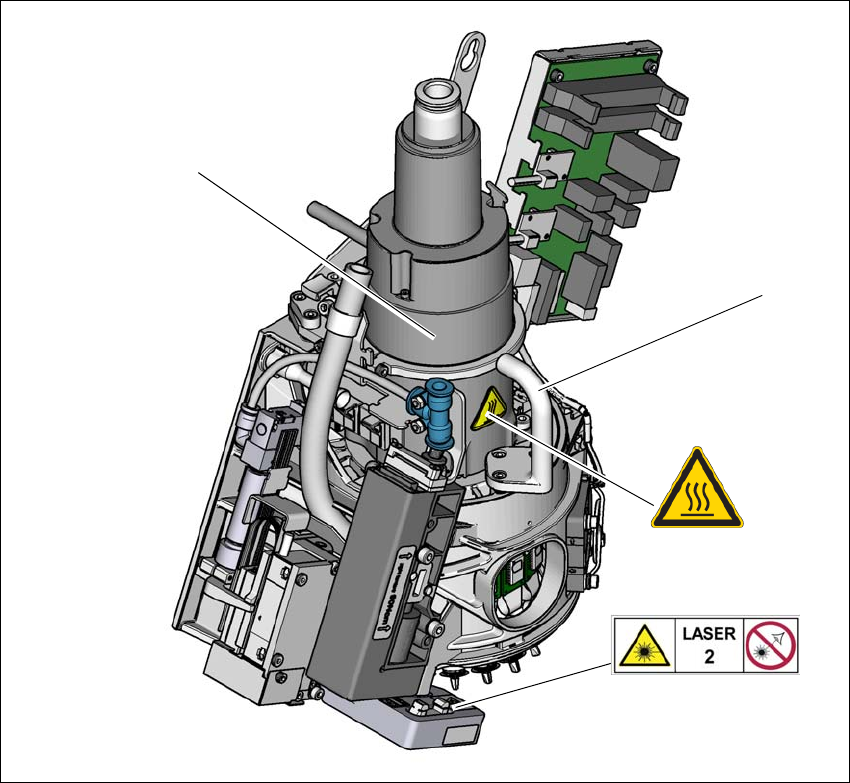

Fig. 2.2 - 11 Rótulos de advertencia en la SIPLACE SpeedStar C&P14
(1) Rótulo de advertencia sobre la temperatura, n° de artículo 03031926-01
(2) Caja del motor en estrella
(3) Asa
Clase láser 2, n.° de artículo 03134118-01
(1)
(2)
(3)
Clase láser 2
2 Seguridad de servicio Instrucciones de servicio E by SIPLACE
2.2 Rótulos de advertencia A partir de la versión de software SC 712.1 Edición 05/2019
62
2.2.5.1 Temperaturas elevadas en la SIPLACE C&P14
2
1 en la Fig. 2.2 - 11, página 61 (número por SIPLACE C&P14: 1)
2.2.5.2 Clase láser 2 en el sensor de componentes
2
Clase láser 2 en Fig. 2.2 - 11, página 61, n.° de artículo 03134118-01 (número por C&P14: 1)
2
Temperaturas elevadas en la SIPLACE C&P14 durante el funcionamiento
continuo
¡Peligro de quemaduras por temperaturas elevadas!
La caja del motor en estrella y el asidero en el cabezal de colocación puede
en servicio continuo y a una temperatura ambiente superior a 22°C alcanzar
elevadas temperaturas superficiales.
Cuidado al tocar estas partes.
2
2
2
RADIACIÓN LÁSER
Clase láser 2
Según IEC 60825-1:2014
¡No mirar hacia el haz!
Instrucciones de servicio E by SIPLACE 2 Seguridad de servicio
A partir de la versión de software SC 712.1 Edición 05/2019 2.2 Rótulos de advertencia
63
2.2.6 Rótulo de advertencia en la bomba de vacío

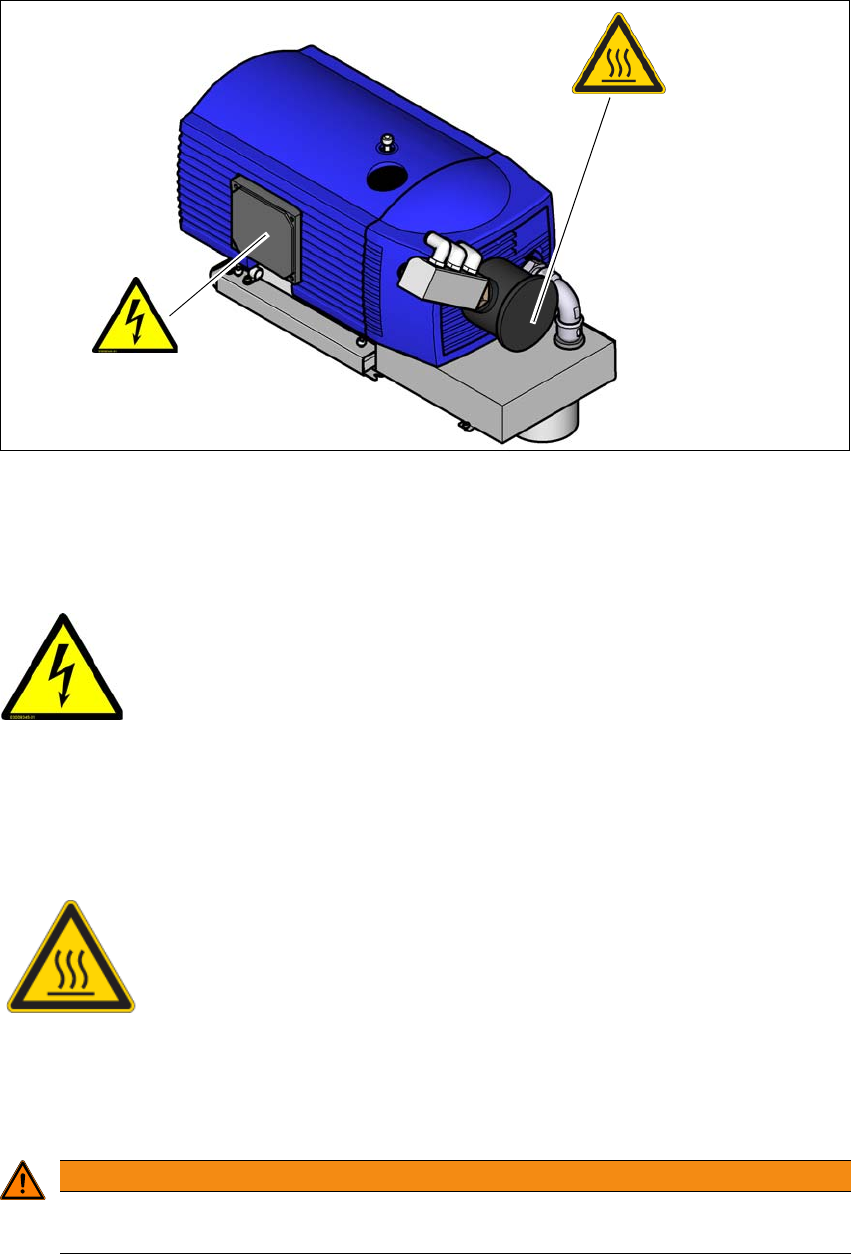

Fig. 2.2 - 12 Rótulos de advertencia en la bomba de vacío
– W206 en la bomba de vacío
– W-Temperatura alta
2
W206 en Fig. 2.2 - 12, página 63, n.° de artículo 03009345-01 (1 rótulo en la bomba de vacío).
Rótulo de advertencia sobre temperatura en Fig. 2.2 - 12, página 63, n.° de artículo 03031926-01
(1 rótulo en la bomba de vacío).
2
ADVERTENCIA
Tenga en cuenta las indicaciones de seguridad en las instrucciones de servicio su-
ministradas.
W206
W-Temperatura alta
¡TENSIONES PELIGROSAS!
Las piezas marcadas se encuentran bajo tensión incluso cuando el interruptor
principal está desconectado.
Desconectar la máquina de la red antes de realizar trabajos de servicio téc-
nico
Región NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2
¡PELIGRO DE QUEMADURAS POR TEMPERATURAS ELEVADAS!
La carcasa de filtro de la bomba de vacío puede calentarse en el caso de un
funcionamiento continuo.
Tenga cuidado cuando toque la carcasa del filtro.
