2 Seguridad de servicio Instrucciones de servicio E by SIPLACE 2.2 Rótulos de advertencia A partir de la versión de software SC 712.1 Edición 05/2019 66 2 W206 en Fig. 2.2 - 14 , página 65 , n.° de artículo 03009345- 01.…
Instrucciones de servicio E by SIPLACE 2 Seguridad de servicio
A partir de la versión de software SC 712.1 Edición 05/2019 2.2 Rótulos de advertencia
65
2.2.8 Rótulos de advertencia en la fuente de alimentación

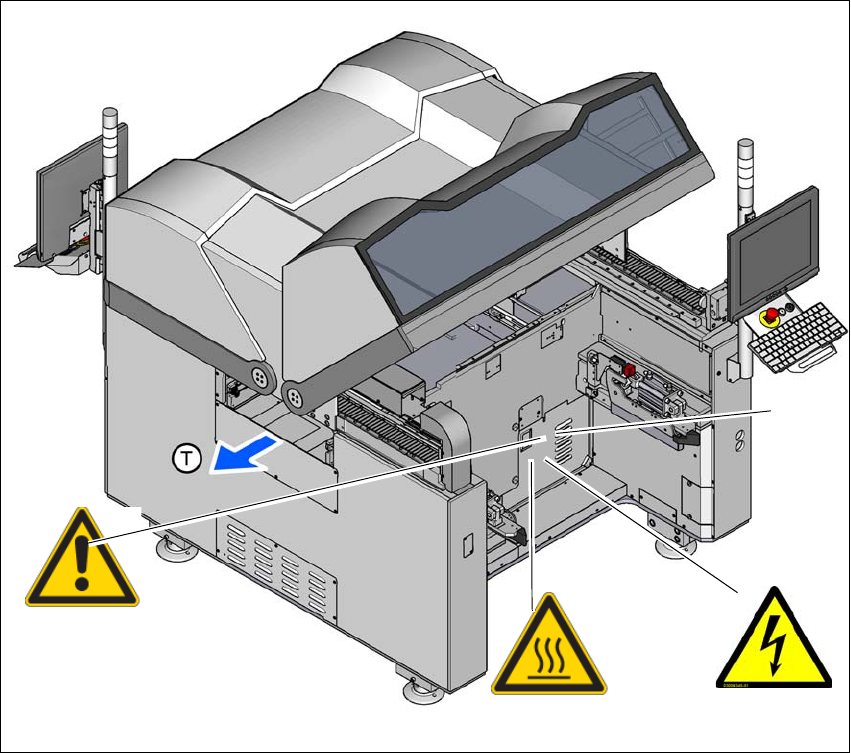

Fig. 2.2 - 14 Posición de los rótulos de advertencia en la unidad de alimentación eléctrica
(1) Posición de la fuente de alimentación (detrás de la cubierta)
– W206 en posición de la fuente de alimentación
– W-Temperaturas altas
– W-Advertencia general
W206
(1)
W-Temperaturas altas
W-Advertencia general
2 Seguridad de servicio Instrucciones de servicio E by SIPLACE
2.2 Rótulos de advertencia A partir de la versión de software SC 712.1 Edición 05/2019
66
2
W206 en Fig. 2.2 - 14, página 65, n.° de artículo 03009345-01.
2
Rótulo de advertencia "Temperaturas elevadas" en 2.2 - 14, página 65, n.° de artículo. 03113901-
01
Advertencia general en Fig. 2.2 - 14, página 65, n.° de artículo 03079298-01
¡TENSIONES PELIGROSAS!
Las piezas marcadas se encuentran bajo tensión incluso cuando el interruptor
principal está desconectado.
Desconectar la máquina de la red antes de realizar trabajos de servicio
técnico
Región NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2
¡PELIGRO DE QUEMADURAS POR TEMPERATURAS ELEVADAS!
La superficie caliente puede provocar quemaduras. Los módulos de la
fuente de alimentación detrás de la cubierta se calientan en caso de un fun-
cionamiento continuo..
No los toque durante el funcionamiento e inmediatamente después del
apagado..
2
ADVERTENCIA GENERAL - ¡PELIGRO DE INCENDIO Y DAÑOS DE
COMPONENTES!
Tenga cuidado si la fuente de alimentación está extraída.
Tenga cuidado cuando realice trabajos en la unidad de alimentación
eléctrica para evitar que caigan objetos extraños dentro de la carcasa
de los módulos de alimentación.
Instrucciones de servicio E by SIPLACE 2 Seguridad de servicio
A partir de la versión de software SC 712.1 Edición 05/2019 2.2 Rótulos de advertencia
67
2.2.8.1 Rótulos de advertencia en la unidad de alimentación eléctrica

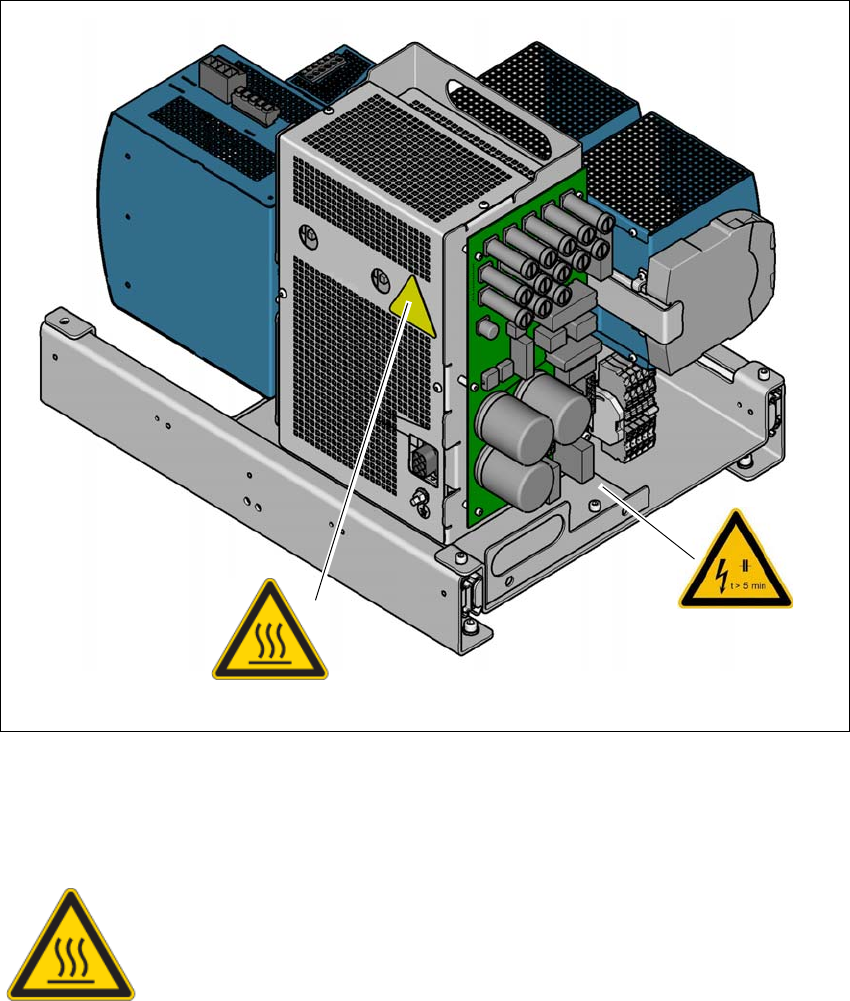

Fig. 2.2 - 15 Rótulos de advertencia en la unidad de alimentación eléctrica
– W-Temperaturas elevadas en la cubierta de la desconexión de seguridad
– W220, en el bastidor de la fuente de alimentación
2
Rótulo de advertencia "Temperaturas elevadas" en 2.2 - 15, página 67, n.° de artículo. 03113901-
01
W-Temperaturas altas
W220
2
¡PELIGRO DE QUEMADURAS POR TEMPERATURAS ELEVADAS!
La cubierta de la desconexión de seguridad se puede calentar en el caso de
un funcionamiento continuo.
Cuidado al tocar la cubierta.
