Instrucciones de servicio E by SIPLACE 2 Seguridad de servicio A partir de la versión de software SC 712.1 Edición 05/2019 2.2 R ótulos de advertencia 69 2.2.9.1 Rótulo de advertencia "Caras laterales del transporte…
2 Seguridad de servicio Instrucciones de servicio E by SIPLACE
2.2 Rótulos de advertencia A partir de la versión de software SC 712.1 Edición 05/2019
68
2
Artículo N° 03114591-01
W220 en Fig. 2.2 - 15, página 67, n.° de artículo 03114591-01.
2.2.9 Rótulo de advertencia en el transporte de las tarjetas de circuito impreso
2

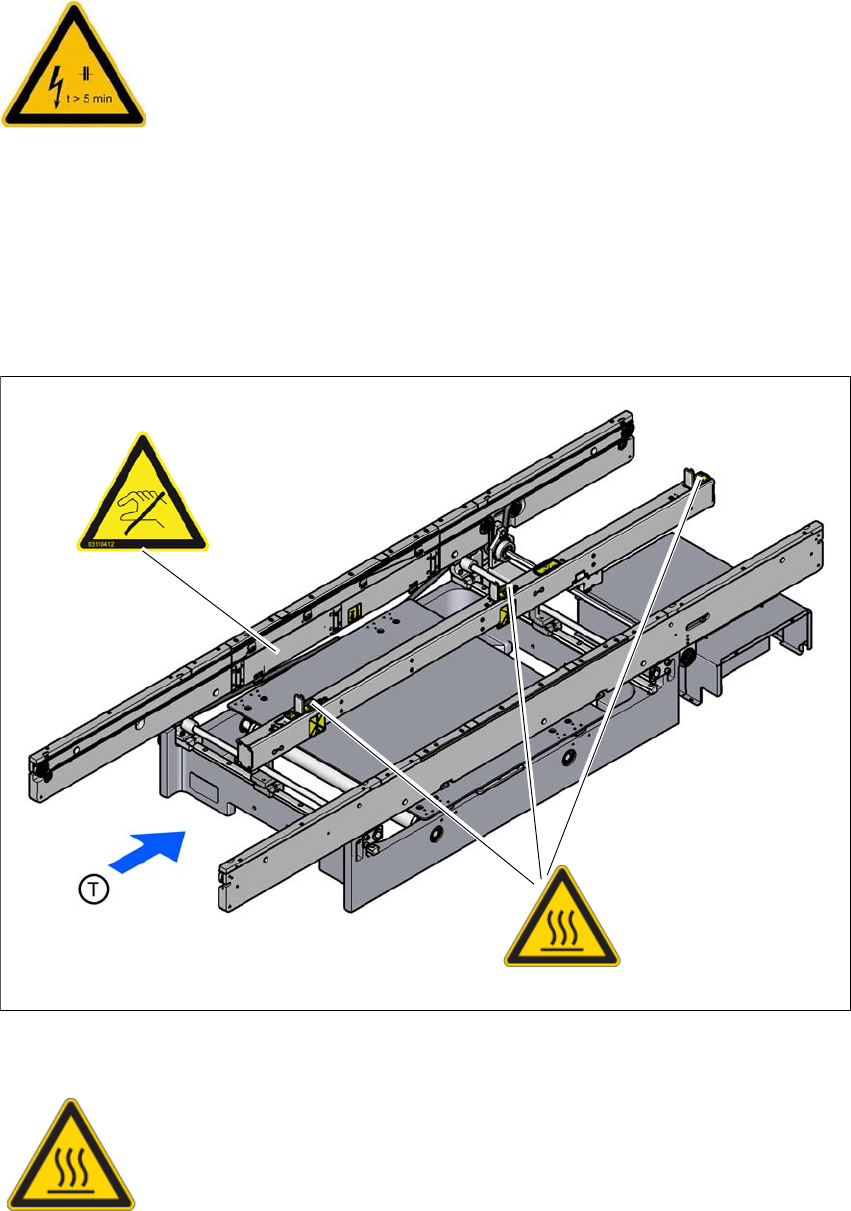

Fig. 2.2 - 16 Rótulos de advertencia en el transporte de las tarjetas de circuito impreso
En la Fig. 2.2 - 16, página 68, rótulo "Superficie caliente", n.° de artículo 03031926-01
2
2
¡TENSIÓN DE RED!
Apagar el interruptor principal y esperar 5 minutos hasta que los con-
densadores se hayan descargado.
Región NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W-Temperatura alta
2
¡PELIGRO DE QUEMADURAS POR TEMPERATURAS ELEVADAS!
Las unidades de tope se pueden calentar mucho en el caso de un funciona-
miento continuo.
Cuidado al tocar las unidades de tope.
Instrucciones de servicio E by SIPLACE 2 Seguridad de servicio
A partir de la versión de software SC 712.1 Edición 05/2019 2.2 Rótulos de advertencia
69
2.2.9.1 Rótulo de advertencia "Caras laterales del transporte sensibles"
2
Artículo N° 03110412-01 (1 ud. en cada cara lateral de transporte y zona de colocación)
¡Caras laterales del transporte sensibles!
Las caras laterales del transporte son muy sensibles y nunca se
debe desplazar sin soltar previamente los frenos.
De lo contrario podrían producirse daños irreversibles en las ca-
ras laterales del transporte.
2 Seguridad de servicio Instrucciones de servicio E by SIPLACE
2.2 Rótulos de advertencia A partir de la versión de software SC 712.1 Edición 05/2019
70
2.2.10 Rótulo de advertencia en la mesa intercambiable
2

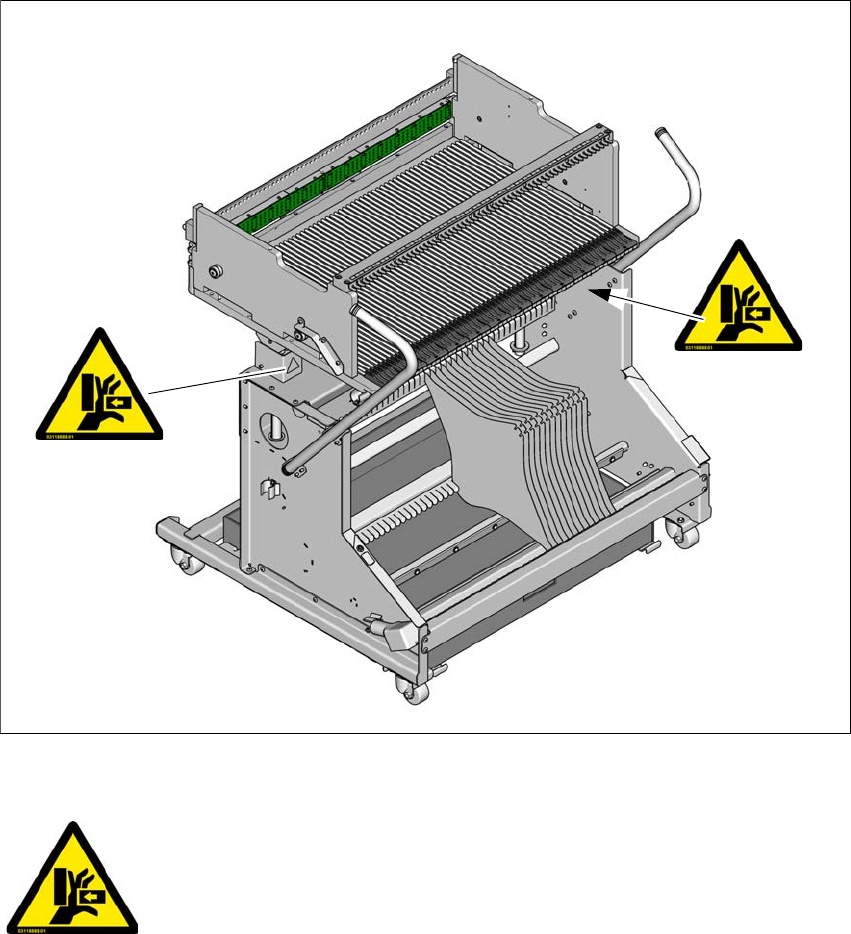

Fig. 2.2 - 17 Rótulos de advertencia en la mesa intercambiable
En la Fig. 2.2 - 17, página 70, rótulo "Peligro de aplastamiento de las manos", n.° de artículo
03118888-01 (1 rótulo en el lado izquierdo y 1 rótulo en el lado derecho).
Aplastamiento de
las manos
Aplastamiento de las
manos
2
¡PELIGRO DE APLASTAMIENTO DE LAS MANOS!
Durante la elevación y el descenso de la mesa intercambiable existe peligro
de aplastamiento de las manos.
Tenga cuidado cuando eleve y baje la mesa intercambiable.
Tenga en cuenta la descripción en Párrafo 4.4 en la página 198.
