Fig. 2.7 - 6 Bucle de PARADA DE EMERGENCIA para E by SIPLACE
Tecla de arranque pulsada
No
No
Sí
No
No
Sí
Sí
2
Activo
Desconexión de seguridad No
Tensión
Eje Y 0 V-
Eje X 0 V-
Eje en estrella 0 V-
Eje DP 42 V-
Eje Z (CP) 42 V-
Eje Z (TH) 42 V-
Activo
Transporte TCI No
Mesa elevadora No
Bloqueo de TCI No
Ajuste de la anchura No
Disp. de corte de cinta No
Alimentador mesa intercambiable Sí
Sí
Aire comprimido
mín. 0,5 MPa
(5,0 bar)?
¿Pulsador de PARADA DE
EMERGENCIA presionado?
- ¿Cubierta de protección
abierta?
¿Está interrumpido el
bucle de PARADA DE
EMERGENCIA
a la mesa intercambiable?
2
Activo
Desconexión de seguridad Sí
Tensión
Eje Y 300 V-
Eje X 300 V-
Eje en estrella 160 V-
Eje DP 42 V-
Eje Z (CP) 42 V-
Eje Z (TH) 160 V-
Activo
Transporte TCI Sí
Mesa elevadora Sí
Bloqueo de TCI Sí
Ajuste de la anchura Sí
Disp. de corte de cinta Sí
Alimentador mesa intercambiable Sí
Instrucciones de servicio E by SIPLACE 2 Seguridad de servicio
A partir de la versión de software SC 712.1 Edición 05/2019 2.7 Dispositivos de seguridad
91
2.7.5 Protección de acceso (Dummy Feeder E)
2.7.5.1 Protección de acceso (Dummy Feeder E) en los puestos de estacionamiento
La protección de acceso se debe utilizar si hay una hendidura entre las alimentaciones en la mesa
de componentes.
Coloque la protección de acceso en las hendiduras entre las alimentaciones.
Inserte la protección de acceso hasta que toque el riel de tope y el lado posterior se encuen-
tre paralelo a las otras alimentaciones.
2

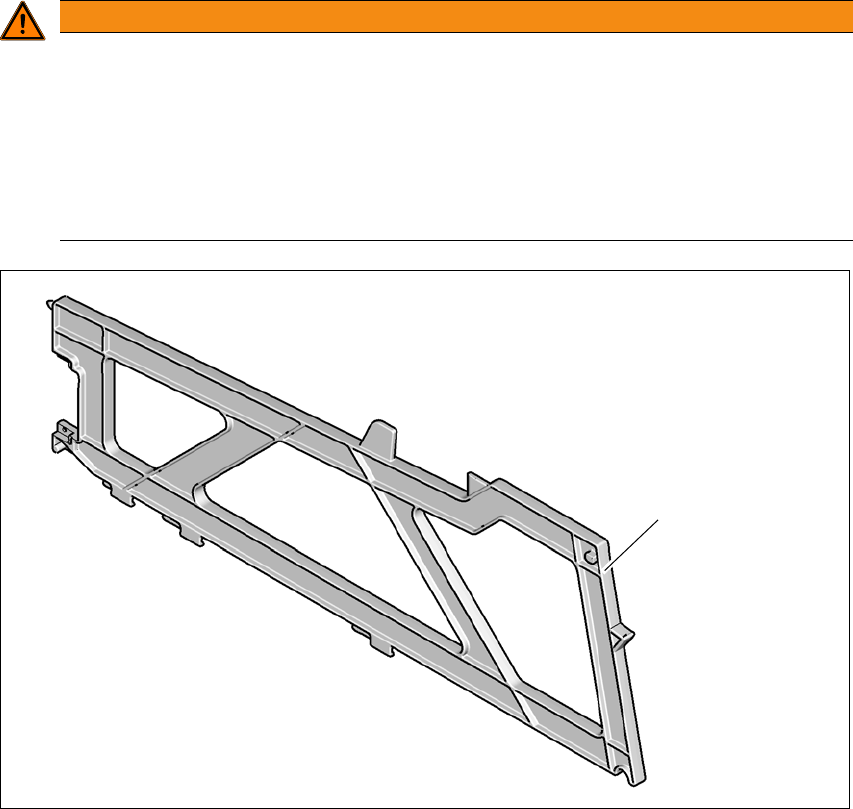

Fig. 2.7 - 7 Dummy Feeder E en los puestos de estacionamiento de la mesa
(1) Dummy Feeder E by SIPLACE, n.° de artículo 03113786-xx
ADVERTENCIA
Funcionamiento
¡Seguridad de servicio por ocupación de cada segundo puesto de estacionamiento!
La seguridad operativa de la mesa fija o intercambiable en E by SIPLACE estará garan-
tizada si al menos cada segundo puesto de estacionamiento libre está ocupado con un
módulo alimentador o una protección de acceso (Dummy-Feeder).
Si configura soportes manuales de bandejas o un cambiador de bandejas automá-
tico, equipe también cada segundo puesto de estacionamiento con una protección
de acceso (Dummy Feeder).
(1)
2 Seguridad de servicio Instrucciones de servicio E by SIPLACE
2.8 Tensiones residuales y tiempos de descarga en la máquina automática A partir de la versión de software SC 712.1 Edición 05/2019
92
2.8 Tensiones residuales y tiempos de descarga en la
máquina automática
2
2
PELIGRO
¡Peligro por tensión eléctrica!
La máquina automática es alimentada con una tensión de red de 3 x 200 V~ hasta
3x415V~.
Por esta razón partes de esta instalación conducen peligrosas tensiones - incluso con el
interruptor principal desconectado.
El manejo incorrecto de esta máquina automática puede provocar la muerte, lesiones
graves o daños materiales considerables.
Por consiguiente, tenga en cuenta la normativa vigente relativa a la prevención de
accidentes y las normas DIN (en especial EN 60204, parte 1 o IEC 60204, parte 1)
o la normativa de su país.
Las cubiertas de la fuente de alimentación solo deben ser abiertas por personal de-
bidamente cualificado.
CUIDADO
¡Pérdida de datos!
Para evitar una pérdida de datos desconecte la máquina automática - excepto en casos
de emergencia - según los siguientes criterios:
– La máquina automática ha terminado la transmisión de datos de la máquina, del
equipamiento y del operador.
– La máquina automática ha terminado el procesamiento TCI.
– La máquina automática ha terminado la fase de aceleración.
