2 Seguridad de servicio Instrucciones de servicio E by SIPLACE 2.8 Tensiones residuales y tiem pos de descarga en la máquina au tomática A partir de la versión de software SC 712.1 Edición 05/2 019 94 2.8.1.1 Tensiones r…
Instrucciones de servicio E by SIPLACE 2 Seguridad de servicio
A partir de la versión de software SC 712.1 Edición 05/2019 2.8 Tensiones residuales y tiempos de descarga en la máquina automática
93
2
Fig. 2.8 - 1 Posición del interruptor principal
(1) Interruptor principal
2.8.1 Máquina automática apagada con el interruptor principal
2
(1)
PELIGRO
Tensiones peligrosas en el interruptor principal tras apagar la máquina automática
Los bornes de entrada del interruptor principal siguen conduciendo tensiones peligrosas,
incluso después de apagar la máquina automática.
No abra nunca la cubierta del interruptor principal.
2 Seguridad de servicio Instrucciones de servicio E by SIPLACE
2.8 Tensiones residuales y tiempos de descarga en la máquina automática A partir de la versión de software SC 712.1 Edición 05/2019
94
2.8.1.1 Tensiones residuales y tiempos de descarga después de apagar el interruptor principal
2

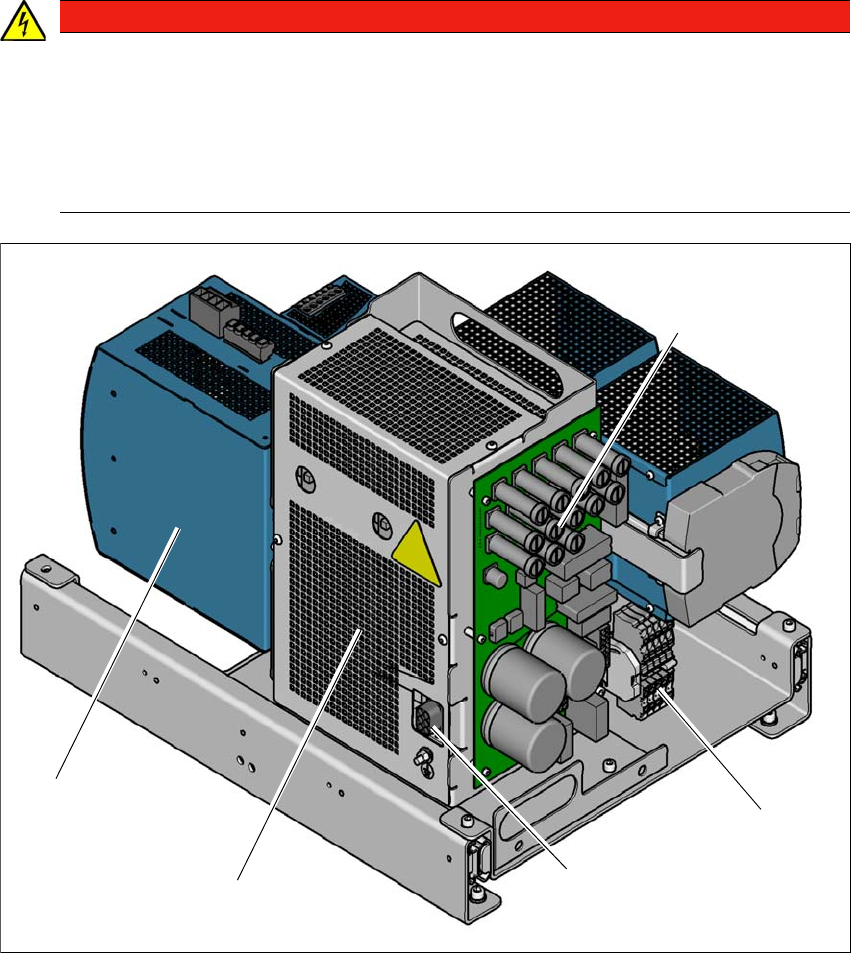

Fig. 2.8 - 2 Vista general de la unidad de alimentación eléctrica
(1) Fusibles
(2) Bornes de entrada de red
(3) Conexión hacia la unidad de seguridad
(4) Desconexión de seguridad (detrás de la cubierta)
(5) Módulo de condensadores
PELIGRO
Tensiones peligrosas en la desconexión de seguridad tras apagar la máquina automática
Después de apagar la máquina automática con el interruptor principal
Pos.
4 - Fig. 2.8 -
2 diferentes componentes (p. ej. condensadores) de la unidad de alimentación eléctrica
todavía pueden conducir tensiones peligrosas durante aprox. 5 minutos. La desconexión
de seguridad se encuentra protegida detrás de una cubierta.
No abra nunca la cubierta de la desconexión de seguridad Pos 4 - Fig. 2.8 - 2.
(2)
(1)
(3)
(4)
(5)
Instrucciones de servicio E by SIPLACE 2 Seguridad de servicio
A partir de la versión de software SC 712.1 Edición 05/2019 2.9 Bloqueo de la alimentación de aire comprimido y reducción de presión
95
2.8.1.2 Interruptor principal accionado - Máquina automática desconectada de la red
No se suministra corriente eléctrica a la máquina automática, a excepción de tensiones residua-
les reducidas en la unidad de alimentación eléctrica.
2.8.2 Tensiones residuales y tiempos de descarga después de pulsar el pulsador de
PARADA DE EMERGENCIA
Si se pulsa el pulsador de PARADA DE EMERGENCIA o se apaga la máquina automática, se
reducirá en un tiempo muy corto la tensión del circuito intermedio de 300 VCC para los ejes de
los portales y la tensión del circuito intermedio de 160 VCC para los ejes en estrella a tensiones
residuales inocuas.
2.9 Bloqueo de la alimentación de aire comprimido y reduc-
ción de presión
La presión de servicio de la máquina automática está ajustada de forma fija a 0,50 ± 0,025 MPa
(5,0 ± 0,25 bar). La posición de la unidad de aire comprimido se indica en Pos. 1 de la Fig. 2.9 -
1, página 96). El suministro de aire comprimido a la máquina automática se puede interrumpir con
la llave de cierre (Pos. 2 en la Fig. 2.9 - 1, página 96).
Desbloquee y abra la cubierta.
Desmonte la cubierta (ver Fig. 2.9 - 1, página 96).
Gire la palanca de la llave de cierre (Pos. 5 de la Fig. 2.9 - 1, página 96) de la posición vertical
a la posición horizontal.
Observe el manómetro de presión de servicio (Pos. 2 +3 de la Fig. 2.9 - 1, página 96). Si la
máquina automática está encendida, la presión se reduce en el plazo de un minuto a 0 MPa
(0 bar).
2
CUIDADO
¡Interrupción del suministro de aire comprimido!
Si la máquina está encendida, interrumpa el suministro de aire comprimido con la
llave de cierre como máximo durante 30 minutos.
Si fuese necesario apagar el sistema de aire comprimido durante un tiempo prolon-
gado para realizar tareas de mantenimiento o de servicio técnico, deberá apagar la
máquina automática con el interruptor principal y desconectarla de la alimentación
de corriente.
