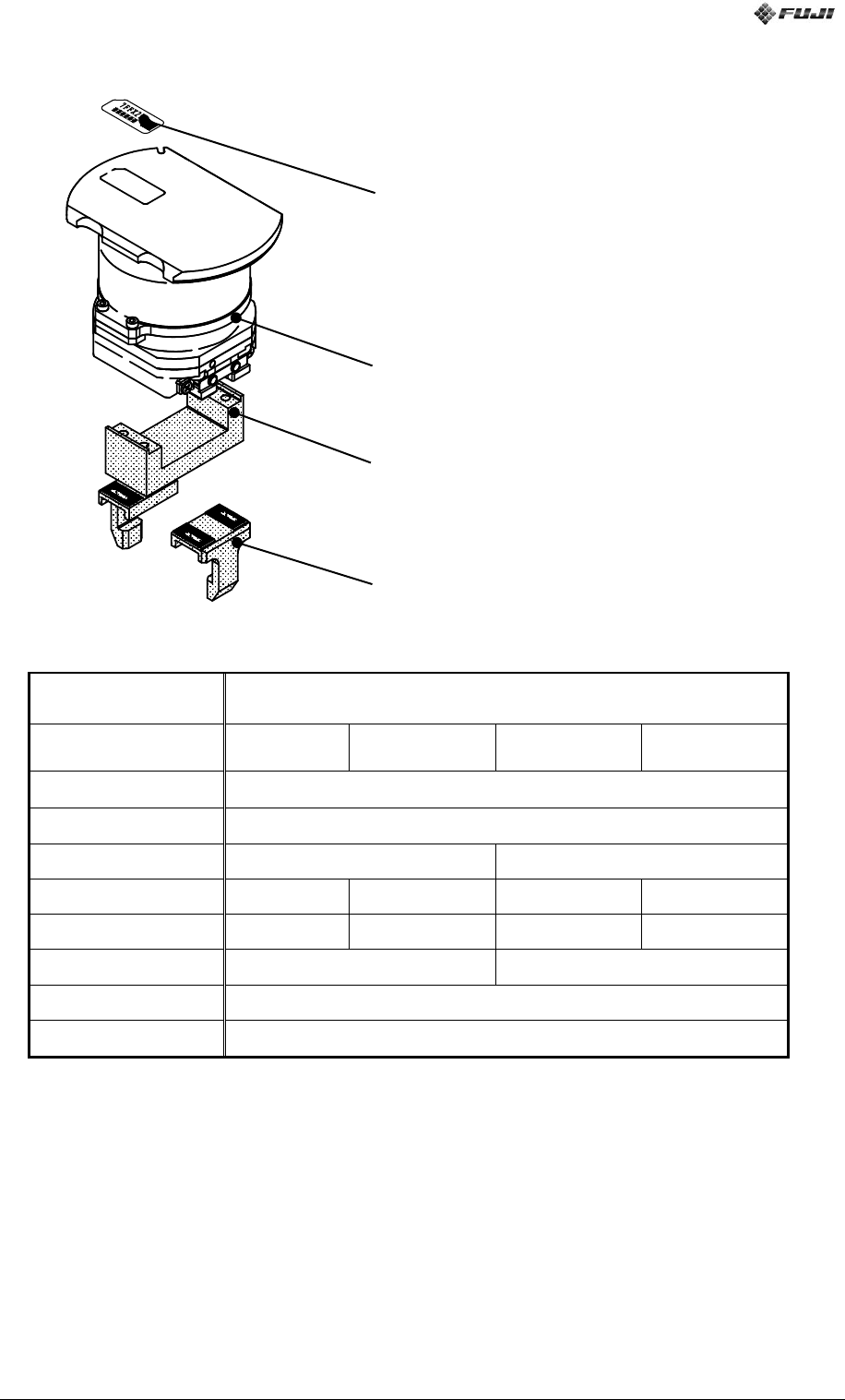

3.4.4 元件躯干夹

元件躯干夹由机械夹主体、ID磁条、机械爪、衬块组成。

●机械夹主体

项目

元件躯干夹机械夹主体

型号

7FFB01

7FFB0B

7FFB02

7FFB0C

机械爪的单位调节宽度

0.75mm(单边)

机械爪行程

2.75mm（单片，两边为5.5mm）

夹取方向

X轴方向

Y轴方向

夹紧方式

标准

轻柔夹紧

标准

轻柔夹紧

抓取重量

MAX 200g

MAX. 10g

MAX. 200g

MAX. 10g

最大爪宽

MAX 32mm

MAX 100mm

※

适用的工作头

sH01/ sH02

Tool ID

ID磁条可自由装卸

※1 带9个存放格的Tool置放台最多可以存放3个爪宽超过76mm的7FFB02或7FFB0C机械夹。如果超过３个，则最多

可以存放6个最大爪宽为76mm的机械夹。

如果是带6个存放格的Tool置放台，则对机械夹主体和机械爪宽度都没有任何限制。

※2 如果更换了机械爪、衬块或变更了它们的安装位置，或变更了ID磁条，则必须变更Chuck spec data（机械爪规

格数据）。

ID磁条

机械夹主体

衬块

机械爪

2bVkGhBi

Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0

- 18 -

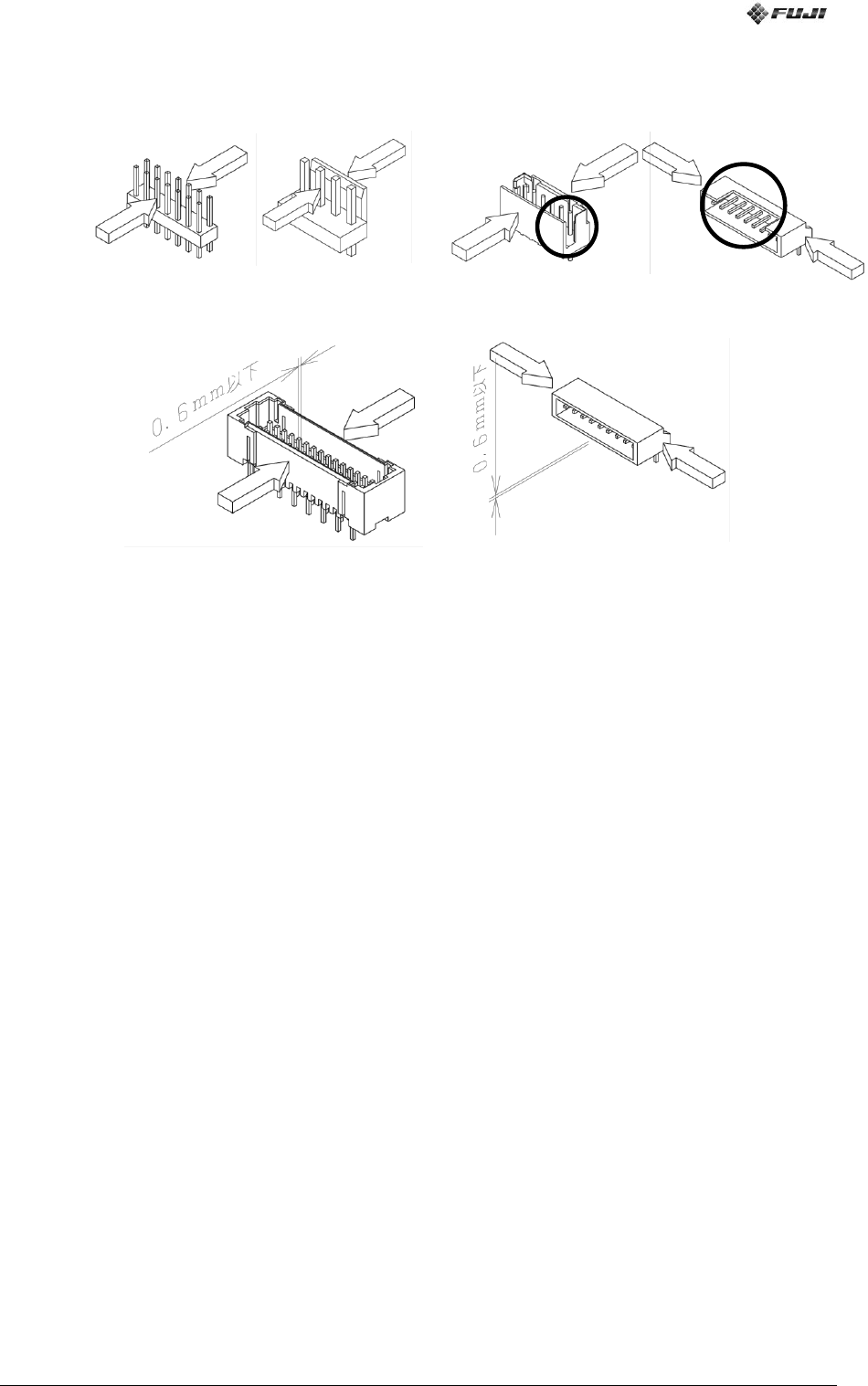

●适合轻柔夹紧的元件

轻柔夹紧模式适用于下列元件。

・夹取针脚、引脚的情形・与夹取方向平行的面不完全封闭的情形

・树脂壁的厚度≤0.6mm的情形

●机械爪、衬块

如果是通用型机械夹，那么只要将标配的”机械爪”与”衬块”（可任意挑选）安装到”机械夹主体”上，就可以马上

使用（无需特殊设计）。机械爪的安装位置可以根据元件尺寸（夹取宽度）自由调节。

如果某些元件无法用通用型机械夹夹取，则请改用专用机械夹（专用机械夹的”机械爪”与”衬块”都是专门设计

的）。

无论是通用型机械夹还是专用机械夹，用于安装机械爪衬块的机构都相同。因此，机械爪、衬块可以随意更换。

2bVkGhBi

Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0

- 19 -

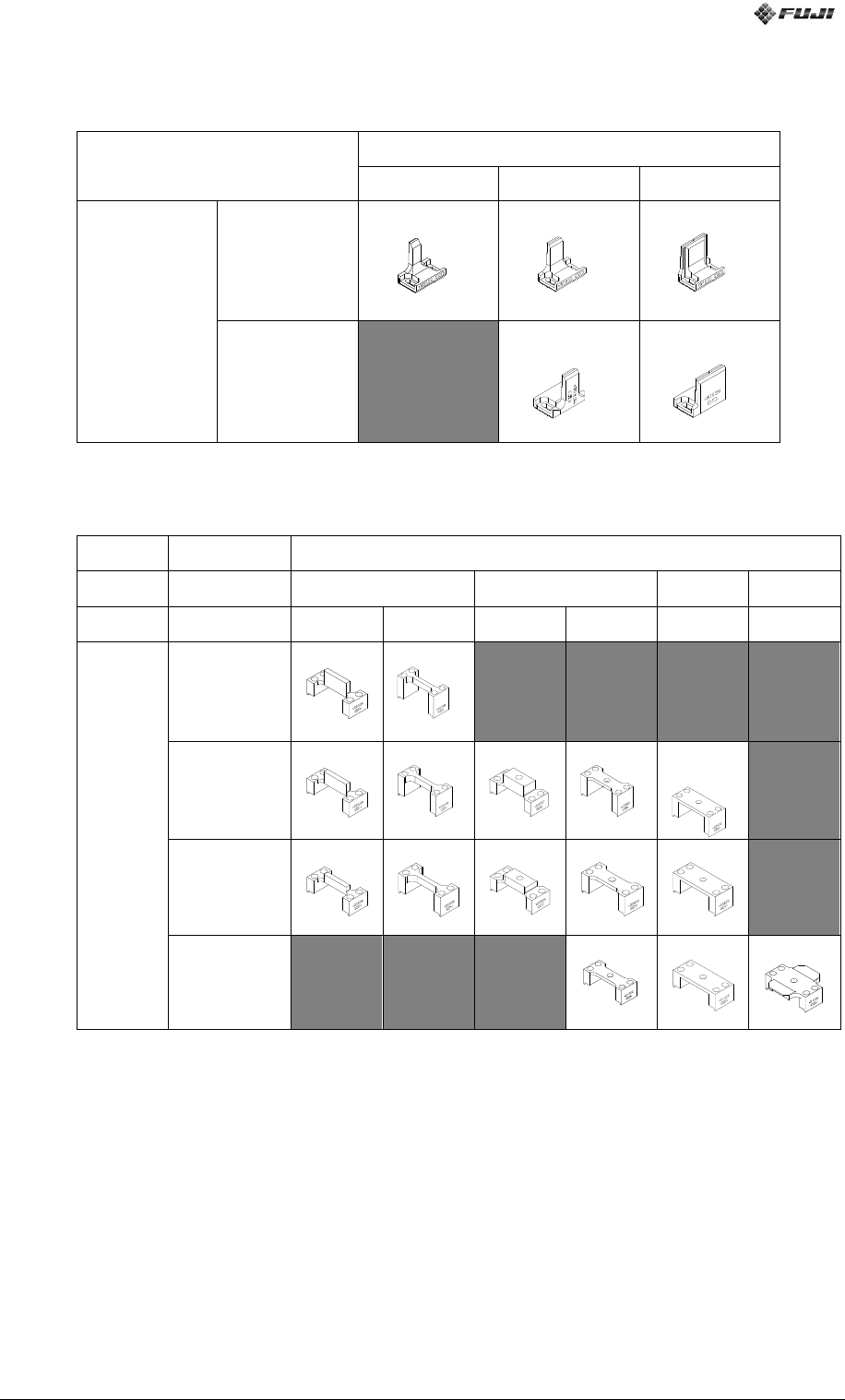

3.4.5 通用型机械夹

●通用型机械夹标配型机械爪系列

用户可以根据爪宽和unclamp宽度而选用不同机械爪（共5种）。

标配型机械爪

爪宽 [mm]

5.0

8.0

16.0

unclamp 宽度

[mm]

8.5 ～ 26.5

sW050S

sW080S

sW160S

28.0 ～ 49.0

sW080M

sW160M

●通用型机械夹标配型衬块系列

用户可以根据接触面的形状以及夹取深度而选用不同衬块（共15种）。

衬块尺寸

宽Wl [mm]

3.5

10.0

16.0

35.0

纵深 Dl [mm]

20.0

38.0

20.0

38.0

20.0

夹取深度

[mm]

3.0

sD030A

sD030B

5.0

sD050A

sD050B

sD050C

sD050D

sD050E

8.0

sD080A

sD080B

sD080C

sD080D

sD080E

10.0

sD100D

sD100E

sD100F
