- 28 - 3.6 识别元件 通过固定在基座上的相 机进行拍摄元 件姿势 ・ 处理 影像、插入时 的补正。还可以进 行缺件 ・ 极 性确认、 Pin ・ 引脚弯 曲 ・ 拔出等元 件状态确认。 元件的影像处理方式全 部采用反射型 影像处理。 3.6.1 基座相机规格 项目 标准相机 广角相机 侧光相机 ※ 1 照明方式 正面光 正面光 正面光 + 侧光 可处理的 影像区域 49.2x49.2mm(sH01,sH02) 73.2x73.…
-27-
3.5 Tool 存储数量
Tool存放在Tool置放台内，可以自动更换。关于Tool的存放数量及最大尺寸的Tool的信息，请
参考下表。

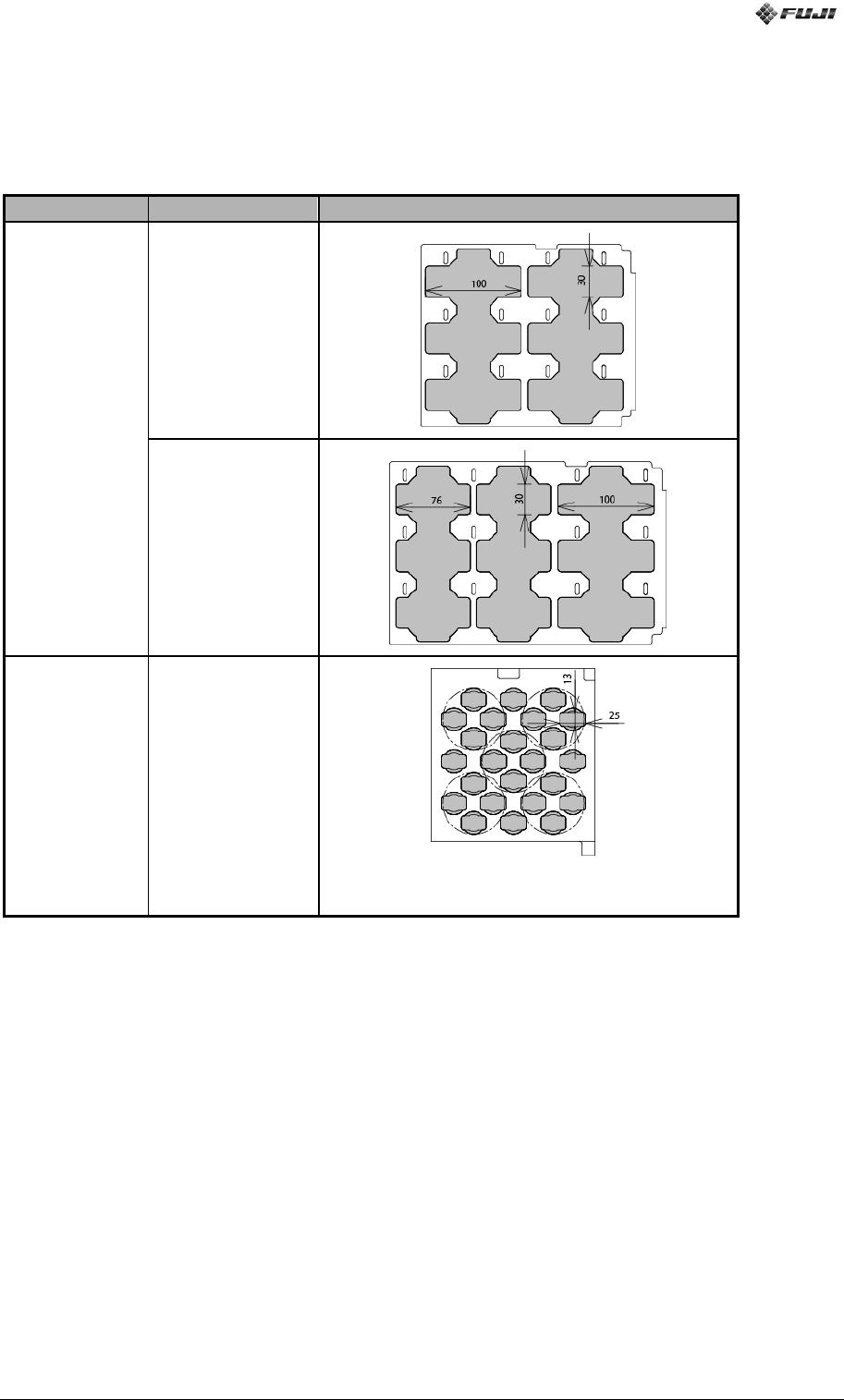

3.5.1 Tool 置放台规格
适用工作头
Tool收纳数量
最大Tool尺寸（mm）
sH01/sH02
6
9
sG04
24
将一个周期所使用的Tool安装到------线内，即可减少切
换时间。
2bVkGhBi
2bVkGhBi
Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0
-28-
3.6 识别元件
通过固定在基座上的相机进行拍摄元件姿势・处理影像、插入时的补正。还可以进行缺件・极
性确认、Pin・引脚弯曲・拔出等元件状态确认。
元件的影像处理方式全部采用反射型影像处理。
3.6.1 基座相机规格
项目
标准相机
广角相机
侧光相机
※
1
照明方式
正面光
正面光
正面光
+侧光
可处理的
影像区域
49.2x49.2mm(sH01,sH02)
73.2x73.2mm(sH01,sH02)
73.2x 73.2mm(sG04)
正面光：
46x46mm(sH01,sH02)
侧光：
41x41mm(sH01,sH02)
※
2
※1 使用引脚元件夹时相机必须选用带侧灯型相机。
※2 如果元件尺寸超过该数值，则需要分多次进行影像处理。可对应的元件尺寸上限为180x41mm。
2bVkGhBi
2bVkGhBi
Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0
-29-
3.7 元件废弃
如果“Carry工作头・Process工作头”组合、元件废弃单元不同，则可以废弃的元件的尺寸也会
不同。
3.7.1 标准废弃盒
标配型元件废弃盒安装在sFAB基座相机右侧。如果废弃元件的类型超出规定（如下表所示），则请使用
sMTU-LT的废料盒或废料搬运轨（具体请参考3.7.2与3.7.3 章节）
【可废弃的元件的最大旋转直径】
Process工作头：sJD /Dummy工作头
工作头间距
Carry工作头
75
95
115
135
155
sH02工作头
φ80mm
φ40mm
φ20mm
sH01工作头
φ120mm
φ80mm
φ40mm
φ20mm
sG04工作头
φ29.7mm
φ29.7mm
■ 表示无法使用元件废弃盒。
3.7.2 sMTU-LT 废弃盒
通过sMTU-LT供料时，可以使用sMTU-LT的废弃盒（非标配）。
适用元件尺寸
Max.133.0×104.0mm
3.7.3 废料搬运装置
废料搬运装置可以安装在料槽※上
项目
废料搬运装置
料槽占用数量
9
适用元件尺寸
Max.74.0×180.0mm
适用元件高度
Max.33mm
※ 关于料槽请参考“6.1 sMTU-LT和6.2 sMFU”章节。
