5. 搬运电路板
5.1 单搬运轨道
搬运一块电路板的轨道。可以将靠近身体一侧作为基准自动变更宽度。
5.1.1 单搬运轨道规格
规 格
适用的电路板尺寸
*1
MIN 48(L)×48(W)mm ～ MAX 500(L)×435(W)mm
适用的电路板厚度
厚度 0.4~6.0mm 翘起 MAX2.0mm
适用的 电路板
重量
标准
重量 MAX1.5kg
重物对应
（非标配）
重量 MAX6.0kg
※
1
电路板下表面的先行贴装元件高度
25.4mm以下
※
2
搬运方式
输送带搬运
搬运方向
正向（左→右） 反向（右→左）
宽度调节
自动
运板时间
5.0sec
※
3
※1 夹取部分的宽度至少需要3mm（从电路板端面算起）。
※2 不使用支撑销时可对应高度上限为50.8mm。
※3 这是本公司在指定条件下测试后所获得的结果。
搬运电路板上、下面 搬运电路板下面
Ｌ
W
3
3
2bVkGhBi
2bVkGhBi
Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0
-33-

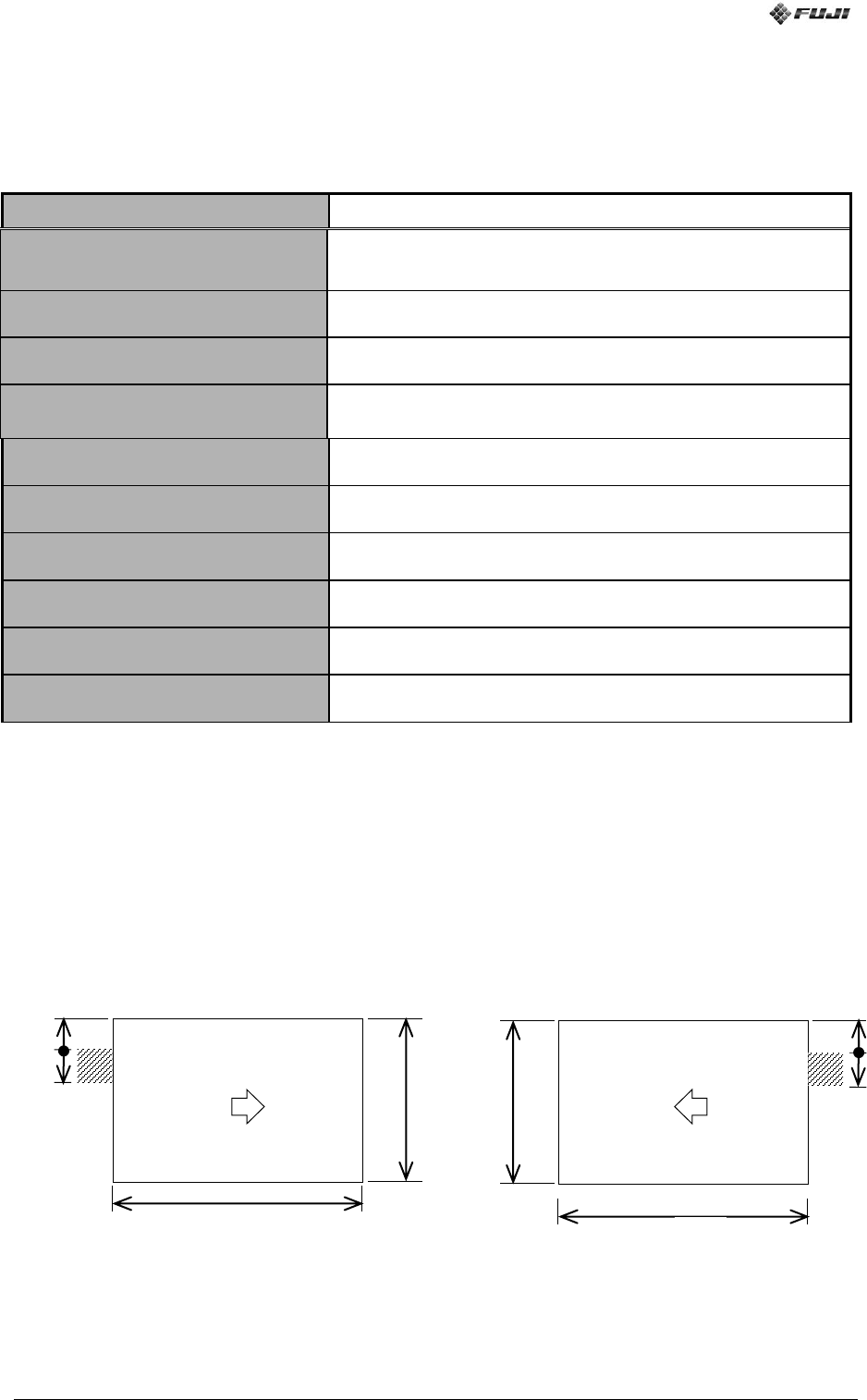

5.2 单搬运轨道（带切割＆弯脚功能）
对电路板下面的引脚按指定长度切割或弯脚的单搬运轨道。另外还可以当做电路板支撑。
5.2.2 搬运轨机构的规格
规格
适用于搬运的电路板尺寸
※
1
MIN 48(L)×48(W)mm ～ MAX 410(L)×340(W)mm
MAX 510(L)x340(W)mm (带shift搬运功能时)
※
2
适用于C&C的电路板尺寸
※
3
MAX 410(L)×320(W)mm
适用的电路板厚度
厚度 0.4～2.0mm 翘曲 MAX2.0mm
适用的电路板重量
MAX 6.0kg
(当重量超过4.0kg时，请将搬运速度调到Middle以下)
电路板下表面的先行贴装元件高度
25.4mm以下
搬运方式
皮带＋搬运臂
搬送方向
正向（左→右） 反向（右→左）
宽度调节
自动
电路板支撑
可以用切割＆弯脚头进行对应
运板时间
6.0sec
※
3
※1 夹取部分必须保证3mm以上的宽度（从电路板端面算起）。
※2 shift搬运功能主要是针对L超过410mm的电路板，带这项功能的机器可以先贴装局部，然后移动电路板，最后
再贴装剩余部分。
※3 电路板边缘的一部分可能是切割＆弯脚头无法到达的区域。关于详细内容请参考「5.2.3 切割＆弯脚时的限
制」。
※4 这是本公司在指定条件下测试后所获得的结果。
※5 无论是先行贴装元件还是接下来需要插入电路板的元件都不能超出电路板的指定区域（电路板搬运方向后方的
斜线区域）
正向搬运的情形 反向搬运的情形
L
9
9
W
机器前
机器后
L
9
W
机器前
机器后
9
2bVkGhBi
2bVkGhBi
Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0
-34-
5.2.2 切割＆弯脚机构的规格
请根据引脚直径以及引脚间距选择弯脚头。
切割＆弯脚头类型
标配型
对应粗直径型
引脚间距的设置
任意（最小单位：0.01mm）
引脚直径
φ0.4mm～φ0.8mm（软铜线）
φ0.4mm～φ0.6mm（软钢线）
φ0.6mm～φ1.0mm（软铜线）
φ0.6mm～φ0.8mm（软钢线）
插入角度
任意（最小单位：0.01°）
元件插入检测
通电
5.2.3 剪切&弯脚切刀
请根据引脚的弯转方向以及引脚间距挑选合适的切刀。切刀共4种，请任选其一。
切刀类型
外弯专用切刀
内弯外弯两用切刀
工作头型号
标配型切刀头
对应粗引脚的切刀头
标配型切刀头
对应粗引脚的切刀头
引脚的弯转
方向
外弯
内弯、外弯
适用的引脚
间距
2.5～36mm
5～36mm
5～36mm
7.5～36mm
