6. 元件对应

供料设备不同的话，可以对应的元件也不同

6.1 sMTU-LT

这是一款可以将装在料盘内的元件直接放到料盘箱内进行输送的料车。

除了料盘以外，它还备有可以安装供料器的料槽。

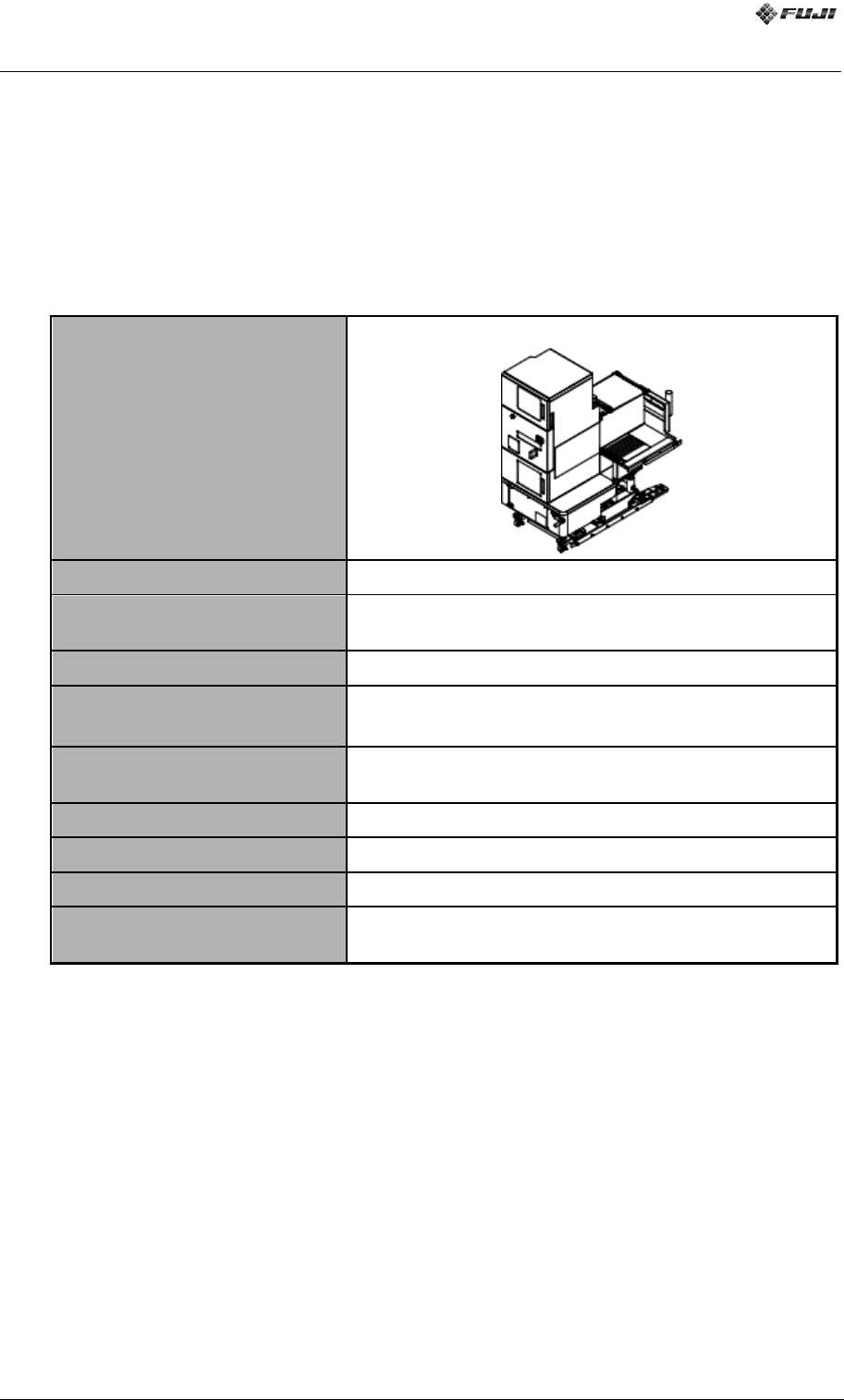

6.1.1 sMTU-LT 规格

项目

sMTU-LT

料盘箱搭载数量

2个

层数（1个料盘箱）

※

1

每层料盘的厚度为15mm时：MAX 12层×2

每层料盘的厚度为75mmmm时：MAX 3层×2

最大料盘数

2个/层

最大料盘尺寸

1个/层时：320×350mm

2个/层时：150×350mm

最大搭载重量（每层）

※

2

每层料盘的厚度小于等于15mm时：2.5kg

每层料盘的厚度大于15mm时：6.0kg

供料器料槽数量

16

料盘运用方法

※

3

联合模式/ 上层料盘箱优先模式

●

对应料盘层叠

不可以

料盘验证

带位置确认验证

（Option）

●表示处于研发阶段

※1 料盘的厚度值含料盘翘起或倾斜。元件高度不能超过料盘高度。

※2 已加元件･托盘的重量。

※3 联合模式是将上下层料盘箱视为一个料盘箱，可以增加搭载元件的种类/数量。上层料盘箱优先模式（正在研发）

是将下层料盘箱使用于补料，可以无停止供料。

2bVkGhBi

Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0

-42-

6.1.2 最大料盘尺寸

sFAB的最大料盘尺寸如下。

料盘数/层

最大料盘尺寸（mm）

1盘

宽度320×纵深350

2盘

宽度150×纵深350

6.1.3 根据供料器种类判断可搭载的料槽

判断某料槽是否能搭载供料器时需确认Carry工作头或Process工作头的型号（工作头型号不同则料槽的

使用情况也不同）。

【Carry工作头：sH02 ，Process工作头：sJD/仿真头】

料槽编号

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

立式元件供料器

●

×

立式元件供料器（对应料卷）

×

●

×

卧式元件供料器

（处于研发阶段）

●

×

料带供料器（sW24c/ sW32c）

●

×

料带供料器（sW44c）

×

●

×

水平叠放式管装供料器

●

×

废料搬运装置

×

●

×

【Carry工作头：sH01 ，Process工作头：sJD/仿真头】

料槽编号

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

立式元件供料器

●

×

立式元件供料器（对应料卷）

×

●

×

卧式元件供料器

（处于研发阶段）

●

×

料带供料器（sW24c/ sW32c）

●

×

料带供料器（sW44c）

×

●

×

水平叠放式管装供料器

●

×

废料搬运装置

×

●

×

2bVkGhBi

Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0

-43-

【Carry工作头：sG04；Process工作头：sJD/仿真头】

料槽编号

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

立式元件供料器

●

×

立式元件供料器（可搭载料卷）

×

●

×

卧式元件供料器（处于研发阶段）

●

×

料带供料器（sW24c/ sW32c）

●

×

料带供料器（sW44c）

×

●

×

水平叠放式管装供料器

●

×

废料搬运装置

×

●

×

● 表示供料器可以使用的位置。

6.1.1 由工作头间距引起的料槽使用限制

如果安装间距不是「工作头规格」章节中记述的最小工作头间距，料槽的使用情况就会受到影响(如上

表所示)。

安装间距每放宽20mm，可以使用的料槽就会减少2个。
