【Carry工作头：sG04；Process工作头：sJD/仿真头】

料槽编号

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

立式元件供料器

●

×

立式元件供料器（可搭载料卷）

×

●

×

卧式元件供料器（处于研发阶段）

●

×

料带供料器（sW24c/ sW32c）

●

×

料带供料器（sW44c）

×

●

×

水平叠放式管装供料器

●

×

废料搬运装置

×

●

×

● 表示供料器可以使用的位置。

6.1.1 由工作头间距引起的料槽使用限制

如果安装间距不是「工作头规格」章节中记述的最小工作头间距，料槽的使用情况就会受到影响(如上

表所示)。

安装间距每放宽20mm，可以使用的料槽就会减少2个。

2bVkGhBi

Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0

-44-

6.2 sMFU

搭载各种供料器或废料搬运装置。可以以sMFU为单位成批更换供料器材。

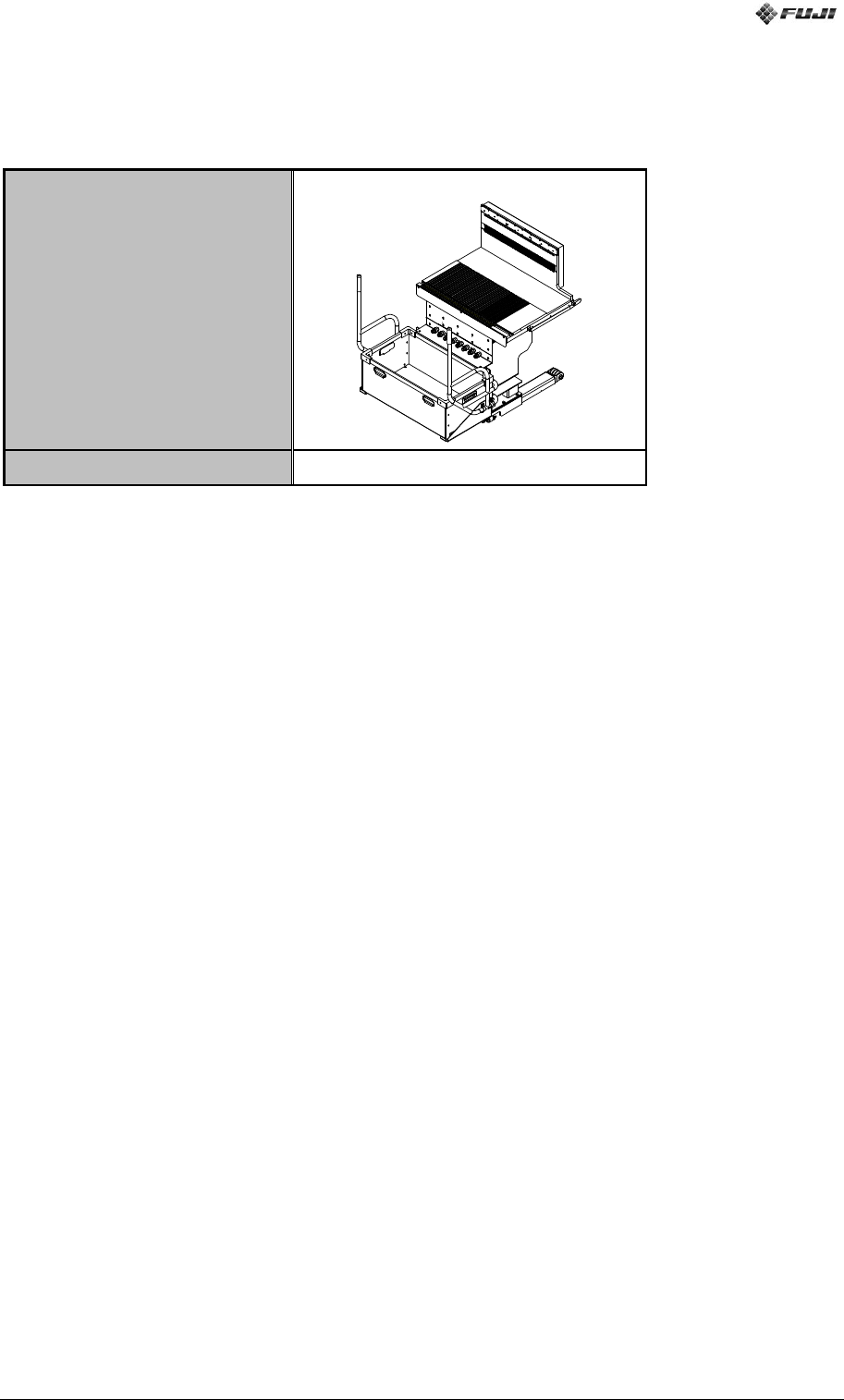

6.2.1 sMFU 规格

项目

sMFU

供料器料槽数量

48

6.2.2 根据供料器类型判断可搭载的料槽

如果Carry工作头或Process工作头的型号不同，则某料槽是否能搭载供料器的情况也不同。

2bVkGhBi

Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0

-45-

【Carry工作头：sH02 ，Process工作头：sJD/仿真头】

料槽编号

1

2

3

4

5

6

7

8

…

40

41

42

43

44

45

46

47

48

立式元件供料器

●

…

●

×

卧式元件供料器

（处于研发阶段）

●

…

●

×

料带供料器（sW24c/ sW32c）

●

…

●

×

料带供料器（sW44c）

×

●

…

●

×

水平叠放式管装供料器

●

…

●

×

废料搬运装置

●

…

●

×

【Carry工作头：sH01，Process工作头：sJD/仿真头】

料槽编号

1

2

3

4

5

6

7

8

…

40

41

42

43

44

45

46

47

48

立式元件供料器

●

…

●

×

卧式元件供料器

（处于研发阶段）

●

…

●

×

料带供料器（sW24c/ sW32c）

●

…

●

×

料带供料器（sW44c）

×

●

…

●

×

水平叠放式管装供料器

●

…

●

×

废料搬运装置

●

…

●

×

【Carry工作头：sG04；Process工作头：sJD/仿真头】

料槽编号

1

2

3

4

5

6

7

8

…

40

41

42

43

44

45

46

47

48

立式元件供料器

●

…

●

×

卧式元件供料器（处于研发阶段）

●

…

●

×

料带供料器（sW24c/ sW32c）

●

…

●

×

料带供料器（sW44c）

×

●

…

●

×

水平叠放式管装供料器

●

…

●

×

废料搬运装置

●

…

●

×

●表示供料器可以使用的位置。

6.1.2 由工作头型号引起的料槽使用限制

如果安装间距不是「工作头规格」章节中记述的最小工作头间距，料槽的使用情况就会受到影响（如上

表所示）。

安装间距每放宽20mm，可以使用的料槽就会减少2个。
