- 49 - 6.4 卧式元件供料器 这是供应料带宽度为 5 2mm 的卧式元件的供料器。 这种供料器共 有 4 种型号。 用户可以根据引脚直 径进 行挑选。 6.1.3 卧式元件供料器的规格 项 目 卧式元件供料器 料带宽度 52mm 送料步幅 5 / 10mm 料槽占用数量 8 最多搭载数量 sMTU- LT ： 1 个 ， sMFU ： 5 个 （使用 sH02 時） 引脚间距 5(5.08) / 7.5(7.64) / 10(1…
-48-

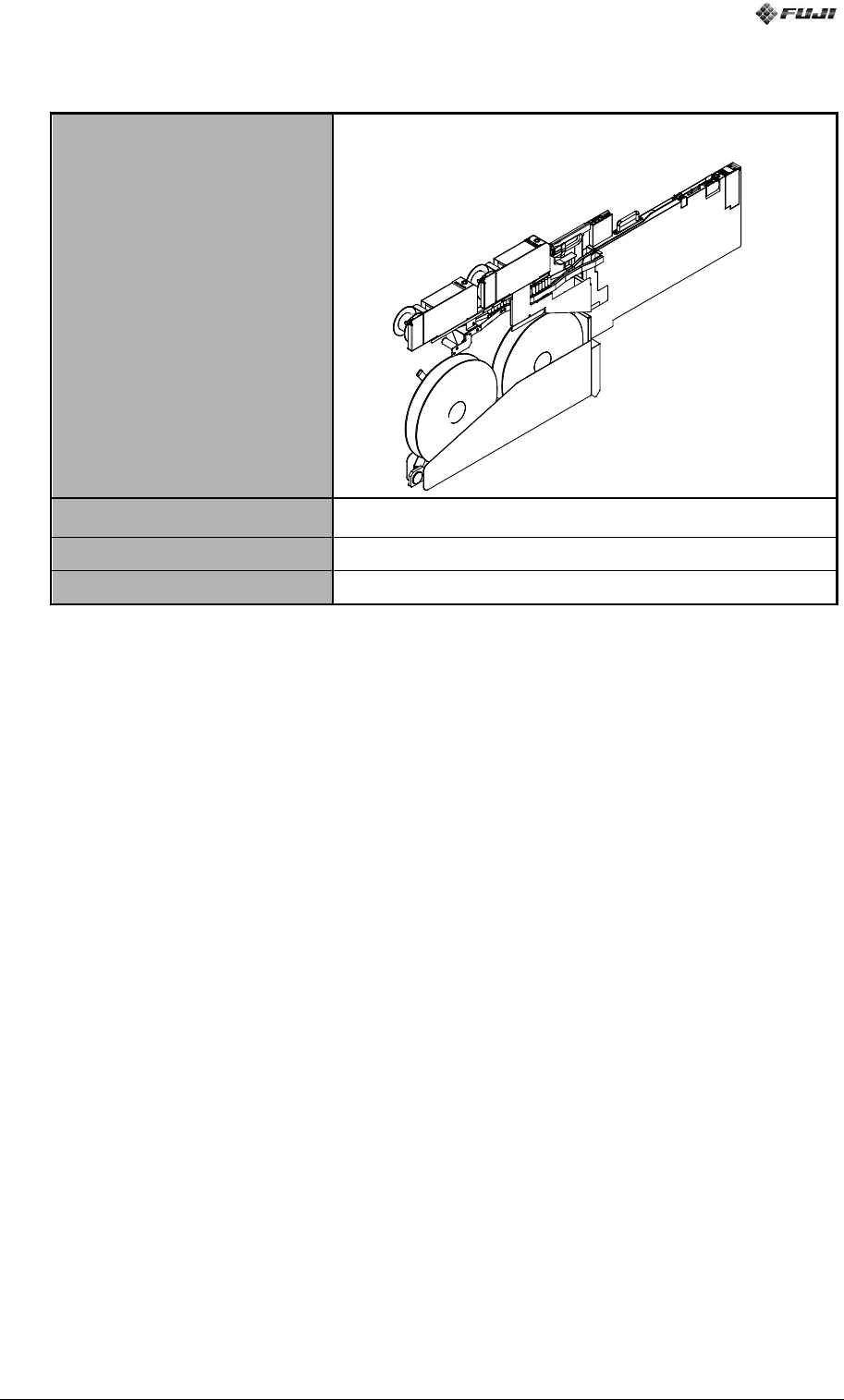

● 料卷对应
包装是料卷时请选用供料器。
如果是sMTU，那么1到6号料站不能安装供料器。
项 目
立式元件供料器 对应料卷
料卷的容量（元件数）
1500 以下
※
1
料卷直径※2
380mm（15”）以下
料卷宽度※2
56mm 以下
※1 包装纸的厚度为0.15mm、引脚间距为15mm的情形。如果包装纸的厚度超过0.15mm，那么包装纸回
收器有可能会在料尽之前出错。
※2 如果是其他料卷，则请咨询。
如果是Z字型折叠的料带与料卷共用的情形；那么请在靠近机器那一侧安装Z字型折叠的料带，在靠近
身体一侧安装料卷。
2bVkGhBi
2bVkGhBi
Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0
-49-
6.4 卧式元件供料器
这是供应料带宽度为52mm的卧式元件的供料器。这种供料器共有4种型号。用户可以根据引脚直径进
行挑选。
6.1.3 卧式元件供料器的规格
项 目
卧式元件供料器
料带宽度
52mm
送料步幅
5 / 10mm
料槽占用数量
8
最多搭载数量
sMTU-LT：1个 ， sMFU：5个
（使用sH02時）
引脚间距
5(5.08) / 7.5(7.64) / 10(10.16) / 12.5(12.7) / 15(15.24) mm
※
1
引脚直径
φ0.4～0.8mm（软铜线）
φ0.4～0.6mm（软钢线）
供料形态
Z字形叠放
※
2
※1 （）内的数值表示用于英寸制的电路板时的数值。
※2 JIS-C-0806-1 卧式元件的引脚用纸带连接的料带。
●卧式元件供料器目前还处于研发阶段。因此，各种规格随时可能变更。
2bVkGhBi
2bVkGhBi
Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0
-50-
6.5 水平叠放式管装供料器
这是一款用于供应管装元件的供料器。使用这款供料器时必须根据元件以及料管形状而量身定
制”shoot”以及”托架”。
6.5.1 水平叠放式管装供料器的规格
项 目
水平叠放式管装供料器
料槽占用数量
5
最多搭载数量
sMTU-LT：2个 ， sMFU：9个（使用sH02時）
适用元件
※
1
长
7.0～160.0mm
高
9.0～38.1mm
宽
9.0～28.0mm
适用料管
※
1
长
400～600mm
高
10.0～42.0mm
宽
10.0～30.0mm
重量
1.0kg 以下/ 1根料管
叠放标准
总高度：230mm以下
总重量：3.0kg以下
※ *1 如果元件不符合上表中的要求，则请另行咨询。
6.5.2 非标配规格
●引脚校正
这是一项将DIP元件的引脚矫正为插针的功能。
项 目
引脚校正
适用的元件
DIP IC
插针数量
插针数量上限：20 根(单侧 10 根) ※1
校正部位长度
最长 25mm
※1 插针的材质或矫正范围不同的话，可以对应的插针数量也不同。
