- 60 - 9.3 串联示意图如果将 3 台或 3 台以上的 sFAB 串联到一起，我们建议用户加装中转搬运轨。 9.4 电源 & 输气口位置 9.4.1 电源位置 ●sFAB ● 带选择性波峰焊功能的单搬运轨 sF AB50 工序 1 sF AB50 工序 2 中转搬运轨 sF AB50 工序 3 总电源开关 2bVkGhBi 2bVkGhBi Downloaded at 2015/10/08 23:10:27…

-59-

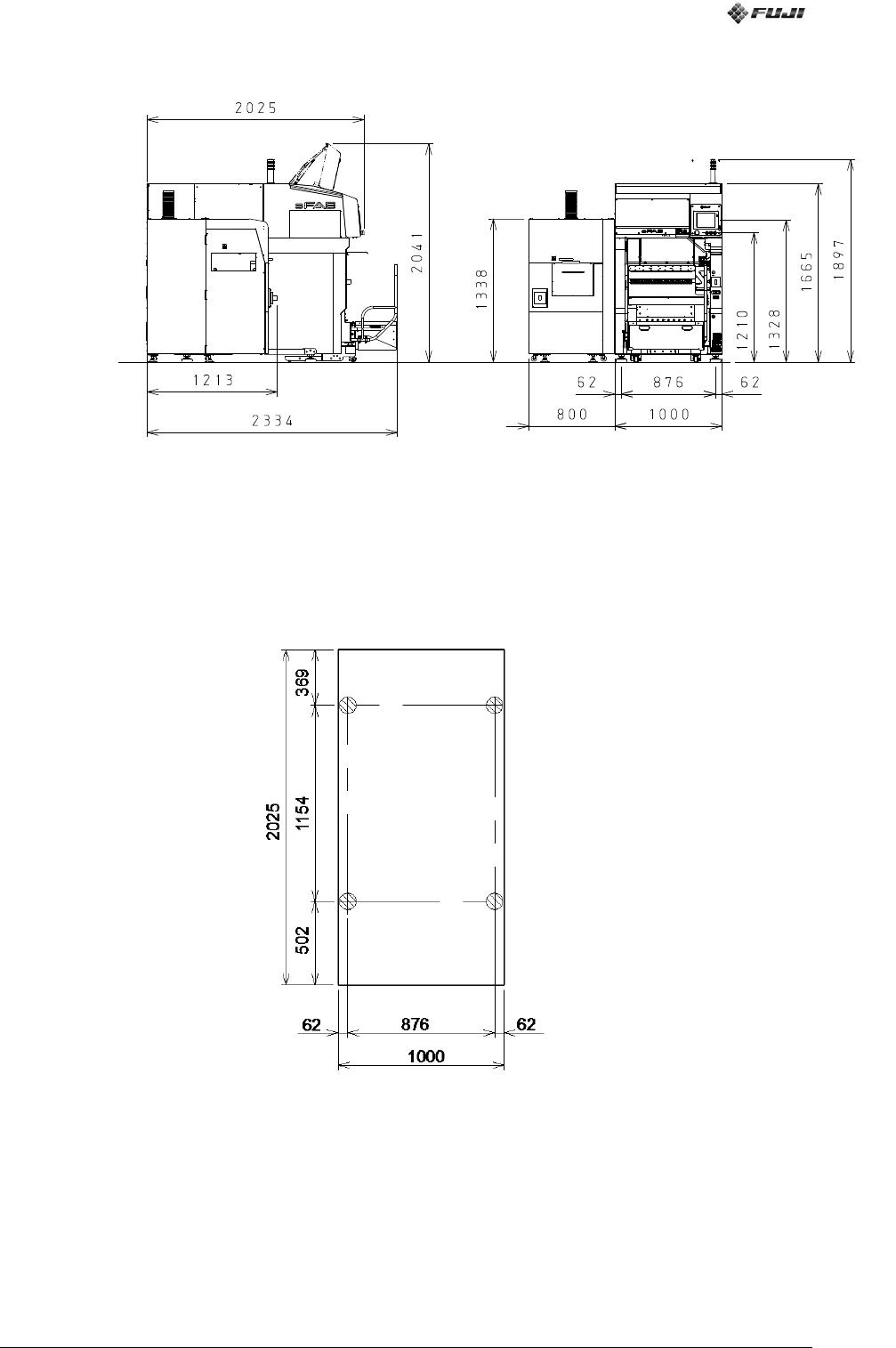

9.1.5 外观图（sFAB50 带选择性波峰焊功能的搬运轨）

※电路板输送方向为正向时

9.2 水平垫圈位置

Ｐｈｏｎｅ　ｎｕｍｂｅｒ，

Ｆａｘ　ｎｕｍｂｅｒ

Ｃｏｕｎｔｒｙ

Ａｄｄｒｅｓｓ，Ｃｉｔｙ

Ａｕｔｈｏｒｉｓｅｄ

Ｒｅｐｒｅｓｅｎｔａｔｉｖｅ

ｉｎ　Ｅｕｒｏｐｅ

ＴＥＬ　＋４９（０）６１３４－２０２－１３０

ＦＡＸ　＋４９（０）６１３４－２０２－２００

Ｇｅｒｍａｎｙ

ＦＵＪＩ　ＭＡＣＨＩＮＥ　ＭＦＧ

（ＥＵＲＯＰＥ）ＧｍｂＨ

Ｐｅｔｅｒ－Ｓａｎｄｅｒ－Ｓｔｒ．４３

Ｄ－５５２５２，Ｍａｉｎｚ－Ｋａｓｔｅｌ．

机器正面

（紧急停止）

（操作面板高度）

2bVkGhBi

Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0

-60-

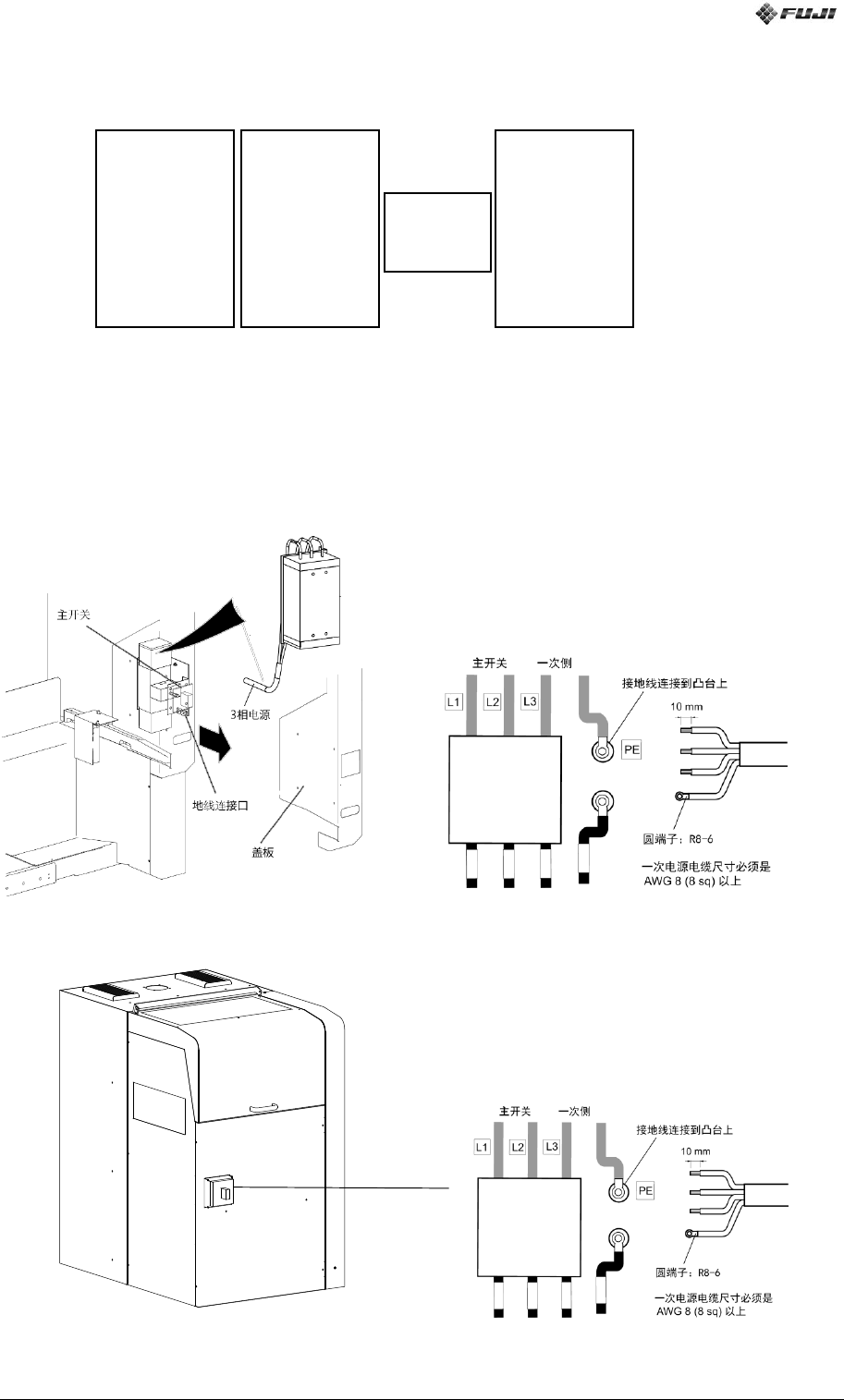

9.3 串联示意图

如果将3台或3台以上的sFAB串联到一起，我们建议用户加装中转搬运轨。

9.4 电源&输气口位置

9.4.1 电源位置

●sFAB

●带选择性波峰焊功能的单搬运轨

sFAB50

工序1

sFAB50

工序2

中转

搬运轨

sFAB50

工序3

总电源开关

2bVkGhBi

Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0

-61-

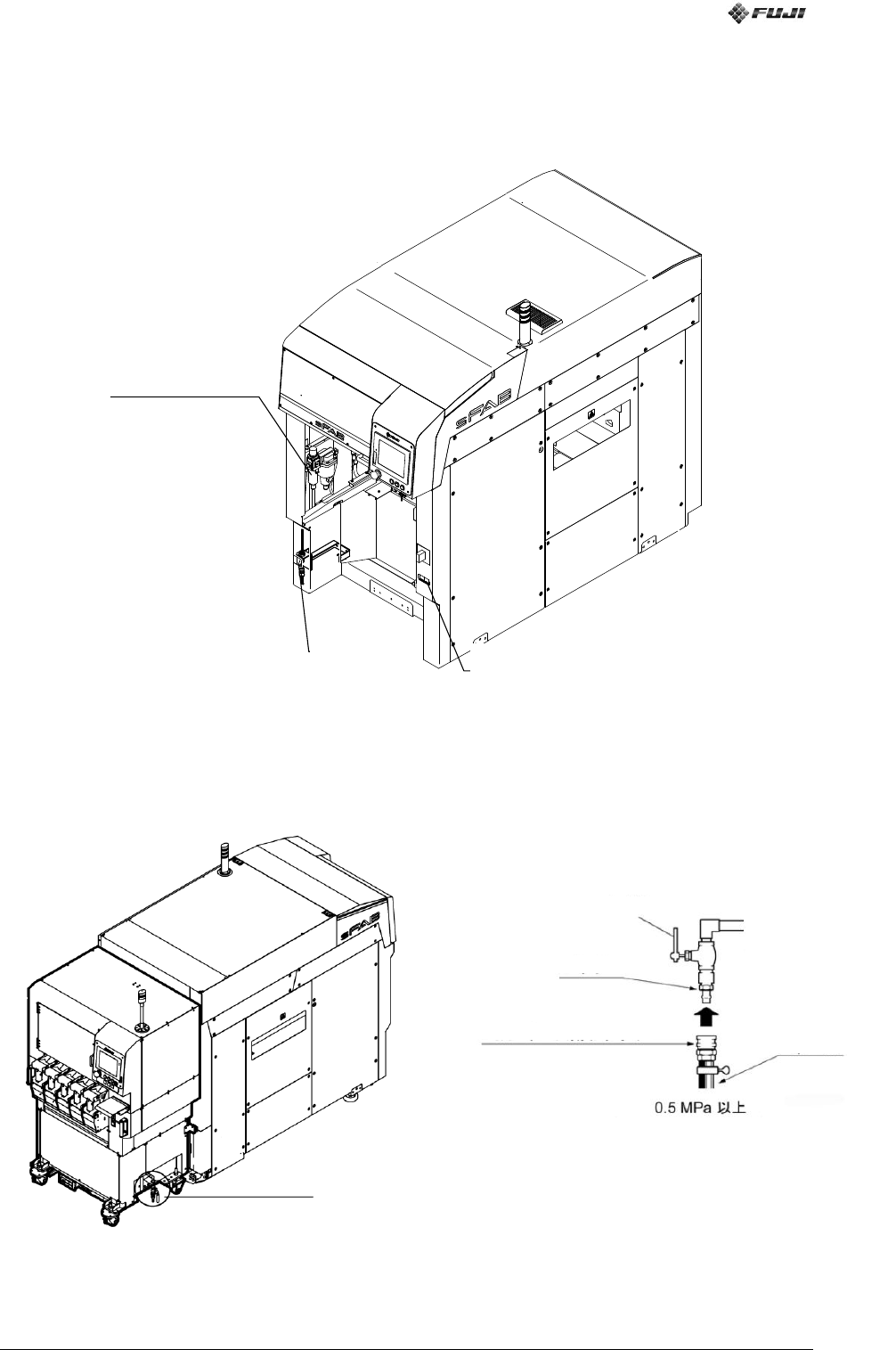

9.4.2 输气口位置

●sFAB

●BPU

※输气管客户需自行准备。

手柄

输气管

雄性管接头

3/8”雌性管接头

压缩空气输入口

数字式压力计

空气压力调节器

压缩空气

输入口
