- 7 - 1.4 SmartFAB 各种元素 项目 各 种 元 素 电 源 ※ 1 三相 200 ～ 230V ±10 ％ (50Hz/60Hz) 气 压 ※ 2 0.5MPa 50L/min （ A.N.R. ） 氮 气 30L/min( 使用带选择性波峰焊功能的单搬运轨时） 机器尺寸 L:2,025mm ， W:1,000mm ， H:1,665mm （组装基准： 900mm ） （供料 / 搬运部位以及突起部位除外） 机器重量 …
- 6 -
1.3 SmartFAB 机械平台规格
项目
规 格
最大活动范围
X：576.5mm Y：1235mm ZL，ZR：115mm
组装精度
※
1
±0.050mm (3σ) Cpk≧1.00
影像处理功能
位置补正
读取二维码（QR码、Data Matrix）
※
2
元件的贴装确认、判定材料是否开裂、缺损
可连接相机数量
2台（机械手相机、基座相机）
生产支持功能
（Option）
Job数据管理
元件的追溯管理
供应元件的验证
供应元件的剩余数量管理
※ 1：在本公司条件下的检测结果。
※ 2：读取二维码需要Fujitrax。
2bVkGhBi
2bVkGhBi
Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0
- 7 -

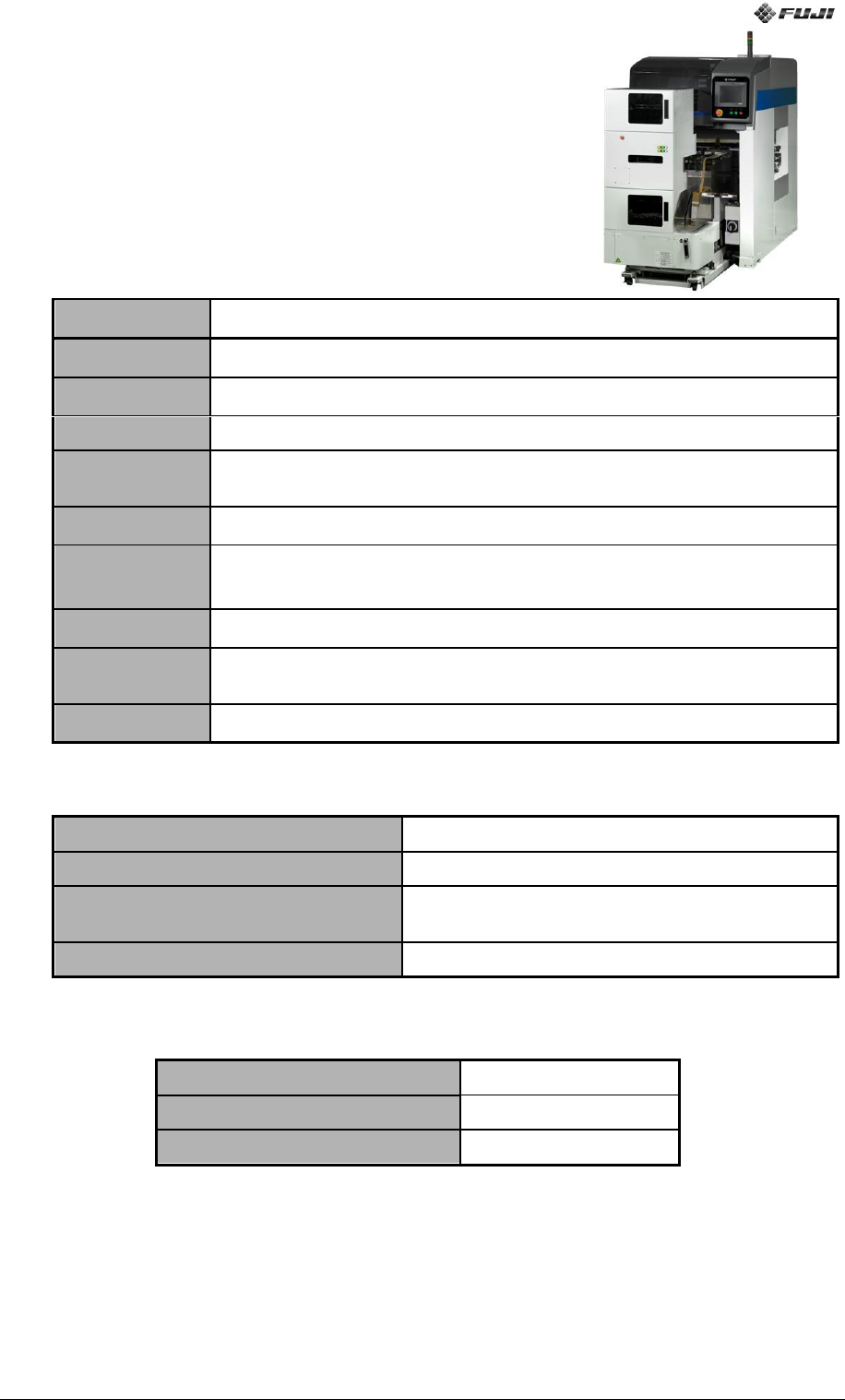

1.4 SmartFAB 各种元素
项目
各 种 元 素
电 源
※
1
三相 200 ～ 230V ±10％ (50Hz/60Hz)
气 压
※
2
0.5MPa 50L/min（A.N.R.）
氮 气
30L/min(使用带选择性波峰焊功能的单搬运轨时）
机器尺寸
L:2,025mm，W:1,000mm，H:1,665mm（组装基准：900mm）
（供料/ 搬运部位以及突起部位除外）
机器重量
1,400kg（搬运/供应/工作头部分除外）
显示
LCD触摸屏
影像/操作显示器切换形式
涂料颜色
本体：白色 ， 顶盖：银色 ， 侧盖：灰色
环境条件
※
3
温度 15℃～35℃ 湿度 30%～80% 气压 750hPa以上
沿墙面安装机器时，背面空间需要885mm以上
安全认证对应
IP22相当
※
4
，UL认证（准备申请），CE认证
※ 1．为了避免噪音、电压变动、高频失真等影响，建议避开与其他机器共用，使用专用电源。并且如果使用防漏电
装置时，需要安装绝缘变压器。
推荐使用绝缘变压器规格
规 格
相数/频率
三相/50/60Hz
一次电压（输入）／
二次电压（输出）
与电源设备的电源匹配／200V±10%
安装位置
推荐安装在机器旁边
＜注意事项＞必需是绝缘变压器
如果使用漏电断路器时，请使用感应电流为100mA（高速型）断路器。
电源容量
※
5
最大理论消费量(kVA)
标准配置时
4.0
带选择性波峰焊功能的搬运轨时
8.0
※2．气源为常压露点：－17℃ 以下、微粒粉：粒径5μm 以下、最高油成分浓度：5mg/m
3
以下。该消耗值是供料器
以及其他器材同时使用时的最大值。
※3．湿度为无结露。本公司建议的环境条件：温度15℃～30℃，湿度50%～70%。
※4．IEC规格（IP22:保护人体、固体异物及水的侵入）
※5. 随使用条件的变化而改变。
2bVkGhBi
2bVkGhBi
Downloaded at 2015/10/08 23:10:27 by 3NEC4804 DL#tdFBqHY0
- 8 -
2. 电路板组装概述
SmartFAB备有适用于电路板组装的各种单元・功能。
2.1 电路板组装特征
2.1.1 从手工插入的异形元件到卧式
●
・立式元件
SmartFAB通过自动化方式在同一条生产线上进行以前只能用手工对应的线圈・连接器等异形元件
到以专用插入机进行的卧式・立式元件的组装。构建减少半成品数量的生产线。
2.1.2 从吸嘴、元件躯干夹、引脚元件夹中选择合适的 Tool
从吸嘴、元件躯干夹、引脚元件夹中选择元件抓取方式。通过元件躯干夹可以对应形状复杂无法吸
取的元件等。通过Tool更换器可以自动切换夹具 / 吸嘴。紧凑且低损耗的机器构成将生产停止时间
控制到最低。
2.1.3 可以涂敷胶水等液体
Process工作头配有可以涂敷胶水等液体涂敷的sJD点胶头。防止在浸锡槽中贴装元件的倾斜。
2.1.4 对应各种供料形式
供料单元可以选用sMTU-LT（适用于料盘元件）或sMFU（适用于批次更换供料器的情形）。
针对不同料带，用户可以选择立式元件供料器、卧式元件供料器
●
、管料供料器、塑料带供料器
●
。
如果是BPU
●
的话，可以用于后侧。
2.1.5 对应切割&弯脚
可以对应插入引脚元件的切割&弯脚。可以简单更换已有的插入设备。
2.1.6 可以轻松开发特殊单元
每个单元都配备独立的控制系统，因此可以简单设计特殊单元。
如果符合公开标准，客户也可以自己制作或安装。可以将技术保密化。
2.1.7 跟踪管理・补料防错
可以运用表面贴装生产线上使用的生产管理系统。支援元件跟踪管理或补料防错等高品质的产品制
造。
●表示处于研发阶段。
