Montage des Portals
Vorbereitungen am Portal Der Portal-Lift
32 Gantry Modularity Portalmodularität
WARNUNG
Stabilität, Hindernisse
► Die Plattform muss während der Nutzung der Hebehilfe als Transportgerät (beim Verfahr-
vorgang) immer auf die unterste Position gebracht werden. Die Last muss immer mittig (im
Schwerpunkt) auf die Plattform gelegt werden (dies variiert u. U. bei Individualanfertigun-
gen), um die höchstmögliche Stabilität (Kippsicherheit) beim Verfahren zu erreichen. Ach-
ten Sie beim Verfahren der Hebehilfe bitte besonders auf Hindernisse wie Türschwellen,
elektrische Leitungen auf dem Boden und bei der Durchfahrhöhe auf die Höhe des Hub-
mastes. Durch die je nach Konfiguration eingesetzten geringen Raddurchmesser können
auch kleinere Hindernisse ein abruptes Abbremsen oder bei Kontakt nur auf ein Rad einen
ungewollten Richtungswechsel verursachen.
► Bei nicht vollständig abgesenkter Last kann es je nach Fahrgeschwindigkeit und Art des
Hindernisses zum Kippen der Hebehilfe oder (bei ungenügend gesicherter Last) zum Her-
abfallen des Ladegutes kommen. Führen Sie die Hebehilfe daher stets mit angemessener
Geschwindigkeit, vor allem in Kurven und bei wechselnden oder unebenen
Bodenverhältnissen. Befestigen Sie die Last stets ausreichend bevor Sie diese transportie-
ren, so dass ein ungewolltes Herabfallen sicher vermieden werden kann bzw. reduzieren
Sie die Transportgeschwindigkeit so weit, dass auch eine ungesicherte Last im Falle eines
abrupten Abbremsens nicht von der Lastaufnahme abgleiten kann.
► Ebenso darf die Last beim Transport nicht in Schwingungen geraten. Hierdurch können un-
gewollte Reaktionen auftreten.
WARNUNG
Befestigung
► Lösen Sie nie die Befestigung von Lasten, wenn diese noch in Benutzung sind. Sorgen Sie
stets vor dem Lösen für einen sicheren Stand des Ladegutes.
WARNUNG
Ergonomie
► Arbeiten Sie immer so, dass die Plattform und die Fläche, auf der die Last abgestellt bzw.
von der die Last aufgenommen werden soll, auf gleicher Höhe ist (variiert bei Individualan-
fertigungen).
Um in Bestmöglicher ergonomischer Postion zu Arbeiten muss die Last von der Plattform
gezogen bzw. auf diese geschoben werden (nicht gehoben/getragen)!
WARNUNG
Verletzungsgefahr
► Bei beweglichen (kippbaren, drehbaren, neigbaren) Lastaufnahmemitteln ist stets sicher-
zustellen, dass sich im gesamten Bewegungsbereich von Last und Lastaufnahmemittel kei-
ne eigenen oder fremde Körperteile befinden und dieser Bereich auch sonst frei von
Hindernissen ist.
Montage des Portals
Der Portal-Lift Vorbereitungen am Portal
Gantry Modularity Portalmodularität 33
Übersicht
Montage
Sehen Sie dazu auch...
3.3.2 Portal auspacken [ ➙ 34]
1. Portal-Lift , SX1/SX2, [00519813-xx]
2. Aufnahme Portalwanne – [03012160-xx]
VORSICHT!
Sicherheitshinweise
Beachten Sie beim Auspacken aus der Transportverpa-
ckung das Gewicht von ca. 64 kg!
Verwenden Sie geeignete Hilfsmittel oder ziehen Sie wei-
tere geeignete Personen hinzu.
Der Portal-Lift ist bei erneutem Transport ausreichend zu
sichern, so dass eine Gefährung ausgeschlossen ist.
Aufnahme Portalwanne montieren
Damit der Portal-Lift das Portal aufnehmen kann, muss
die Aufnahme Portalwanne (2) am Hubmast-Schlitten (1)
des Portal-Lifts montiert werden.
► Montieren Sie mit den 4 Befestigungsschrauben (3)
die Aufnahme Portalwanne (2) an den Hubmast-
Schlitten (1) des Portal-Lifts.
VORSICHT!
Sicherheitshinweis
Montieren Sie alle 8 Schrauben mit den zugehörigen Bei-
lagscheiben und ziehen Sie diese mit 18 Nm fest.
Montage des Portals
Vorbereitungen am Portal Portal auspacken
34 Gantry Modularity Portalmodularität
3.3.2 Portal auspacken

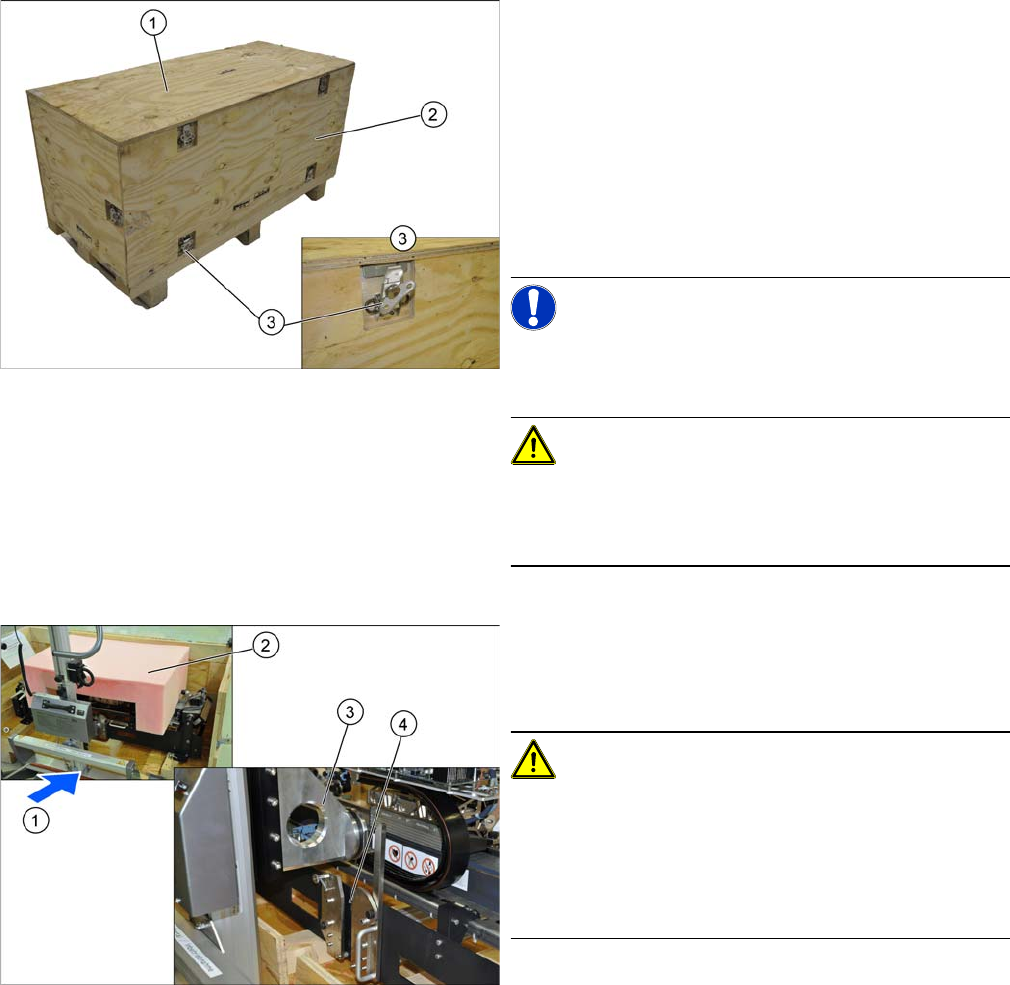

Transportkiste
Das Portal ist in einer Transportkiste verpackt. Bringen
Sie die Transportkiste in die Nähe der SIPLACE SX-Ma-
schine an der die Montage stattfinden soll. Das Portal
darf nicht über weitere Strecken mit dem Portal-Lift trans-
portiert werden.
► Öffnen Sie die Drehverschlüsse (3) am Oberteil (1)
und am Vorderteil (2) der Transportkiste.
► Entfernen Sie die beiden Holzteile (1) und (2).
HINWEIS!
Das Portal ist in der Transportkiste zusätzlich mit 4
Schrauben befestigt.
VORSICHT!
Wanne
Beim Zurücklegen der Wanne muss diese wieder festge-
schraubt werden.
Portal-Lift in Position bringen
► Fahren Sie den Transport-Lift (1) vorsichtig an das
Portal.
VORSICHT!
Portal beim Transport mit Portal-Lift nicht beschädigen .
Stoßen Sie mit der Aufnahme-Portalwanne (3) nicht an
das Portal oder der Verriegelung an.
Achten Sie drauf, dass die Aufnahme-Portalwanne (3)
über der Verriegelung (4) der Portalwanne steht.
► Entfernen Sie die Schaumstoffabdeckung (2).
