Montage des Portals Hinweis GCU Abschließende Arbeiten Gantry Modularity Portalmodular ität 45 3.6.3 Hinwe is GCU Versorgungska bel GCU 3 Kabel [03068134-xx] ► Um ein korrektes Hochlaufen der M aschine zu gewährleisten, …
Montage des Portals
Abschließende Arbeiten Portalwanne verstauen und der Prepared-Koffer
44 Gantry Modularity Portalmodularität
3.6 Abschließende Arbeiten
3.6.1 Portalwanne verstauen und der Prepared-Koffer
Portalwanne in der Transportkiste verstauen
► Fahren Sie mit dem Portal-Lift die Portalwanne in die Transportkiste.
► Sichern Sie die Portalwanne mit den 4 Befestigungsschrauben in der Transportkiste.
► Entriegeln Sie die Portalwanne am Portal-Lift und fahren Sie den Portal-Lift zur Seite.
► Legen Sie die Schaumsstoff-Abdeckung des Bestückkopfes in die Transportkiste.
► Schließen Sie die vordere und obere Abdeckung der Transportkiste.
Montageteile in den "Prepared"-Koffer legen
3.6.2 Portalcodierung überprüfen
Sie haben folgende Teile ausgebaut die Sie für eine
spätere Demontage des Portals wieder benötigen. Ver-
wahren Sie diese Teile im Prepared-Koffer:
▪ Die langen Endlagenpuffer.
▪ Ein grüner Hebel zur Transportsicherung für das Por-
tal
▪ Zwei Transportsicherungen für den Bestückkopf
▪ Schwarze Kunststofffolie für den Kabelschlepp
▪ Kabelschlepp-Halterung mit Rändelschraube
► Kontrollieren Sie den DIP-Schalter (1) für die Portal-
codierung der Stellplätze auf dem Kopfinterface.
Schalter Bezeichnung Portal 1 Portal 2
1 DC/DC OFF OFF
2FANOFFOFF
3P1OFFON
4P0OFFOFF
Montage des Portals
Hinweis GCU Abschließende Arbeiten
Gantry Modularity Portalmodularität 45
3.6.3 Hinweis GCU

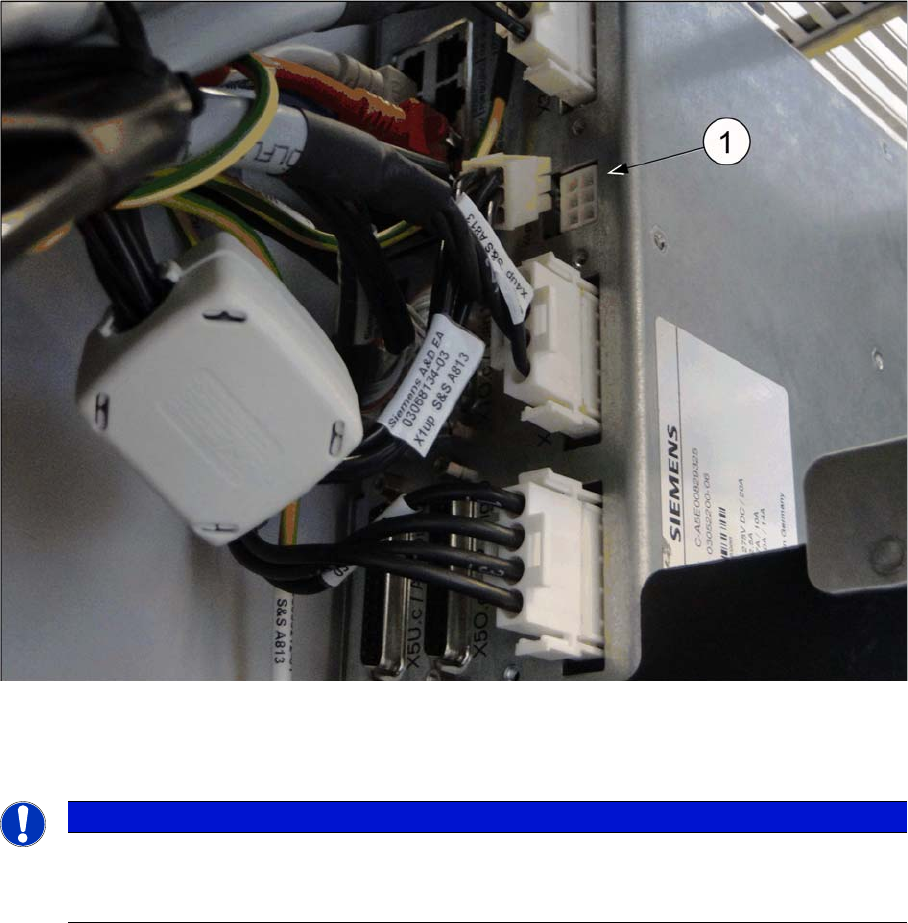

Versorgungskabel GCU 3 Kabel [03068134-xx]
► Um ein korrektes Hochlaufen der Maschine zu gewährleisten, kontrollieren Sie ob das Versorgungs-
kabel der GCU3 (Stecker X1up) (1) angeschlossen ist.
HINWEIS
Demontage des Portals
Wird das Portal später demontiert, muss der Stecker X1up von der GCU3 wieder abgesteckt
werden.
Montage des Portals
Abschließende Arbeiten Kamerakabel überprüfen
46 Gantry Modularity Portalmodularität
3.6.4 Kamerakabel überprüfen

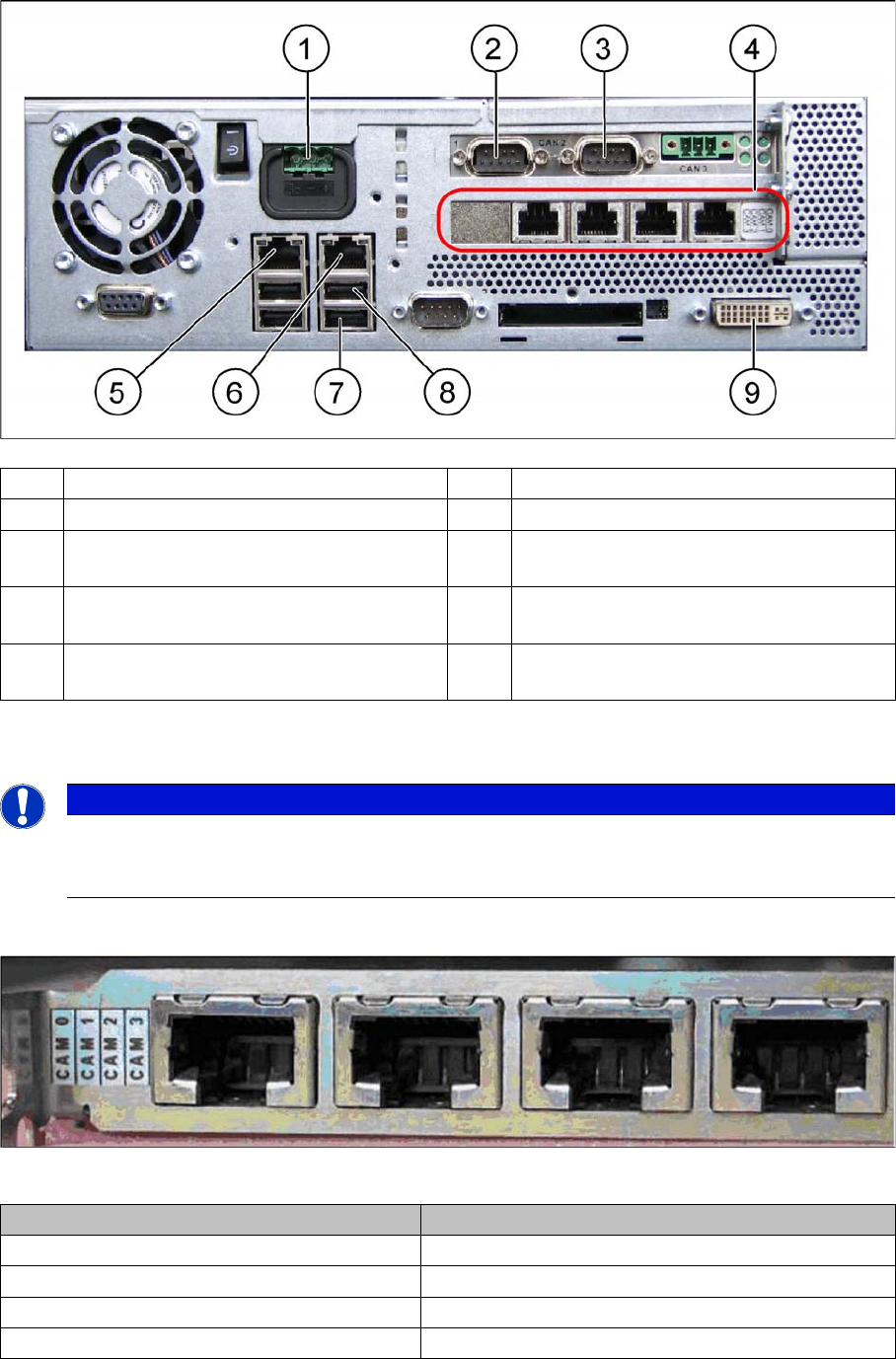

► Kontrollieren Sie, ob das Kamerakabel an der Hotlink-Karte am Box-PC angesteckt ist. Achten Sie
dabei auf die richtigen Anschlüsse. (Siehe Beschriftung auf der Hotlink-Karte)
Hotlink-Karte [03032343-xx]
Hotlink-Karte [03032343-xx]
(1) Stromversorgung DC 24 V (2) CAN 1 auf der CAN-Bus-Karte
(3) CAN 2 auf der CAN-Bus-Karte (4) Hotlink-Karte
(5) LAN 2 – Verbindung zum Visionrechner
(optionaler zweiter BoxPC)
(6) LAN 1 – Verbindung zu SIPLACE Pro
(Verbindung zum Linien-Hub)
(7) USB 0 – Anschluss für Tastatur/Touch-
screen (Verbindung zum USB-Hub)
(8) USB 2 – Anschluss externes DVD-Lauf-
werk
(9) DVI/VGA-Monitoranschluss
(Verbindung zum Video-Multiplexer)
HINWEIS
Hotlink-Karte:
Beachten Sie die Anschlüsse der verschiedenen Hotlink-Karten, diese sind an dem Aufkleber
erkennbar (siehe nachfolgende Erklärung)!
Anschluss an der Hotlink-Karte Bezeichnung
CAM0 Kopfkameras Portal 1
CAM1 Kopfkameras Portal 2
CAM2 Stationäre Kameras Portal 1
CAM3 Stationäre Kameras Portal 2
