Montage des Portals
Montage der Pipettenwechsler und die Optionen Abschließende Arbeiten
Gantry Modularity Portalmodularität 47
Hotlink-Karte [03052135-xx]
Hotlink-Karte [03052135-xx]
3.6.5 Montage der Pipettenwechsler und die Optionen
Einbau der jeweiligen Pipettenwechsler (Kopfbezogen)
► Sehen Sie dazu die "Montageanleitung Pipettenwechsler SIPLACE SX-Serie deutsch/englisch"
[00196578-xx].
Stationäre Kameras montieren (optional)
► Sehen Sie dazu die "Montageanleitung stationäre Kamera Typ 33 deutsch/englisch" [00196608-xx]
und die "Montageanleitung stationäre Kamera Typ 25 deutsch/englisch" [0094554-xx].
Abfrage BE-Abwurfbehälter montieren (optional)
► Sehen Sie dazu die "Montageanleitung Abfrage Abwurfbehälter SIPLACE SX1/SX2 deutsch/eng-
lisch" [00196615-xx].
BE-Wagen Einzug Innen/Außen berücksichtigen
► Sehen Sie dazu die "Serviceanleitung SIPLACE SX1/SX2" [deutsch: 00196496-xx] [englisch:
00196497-xx]

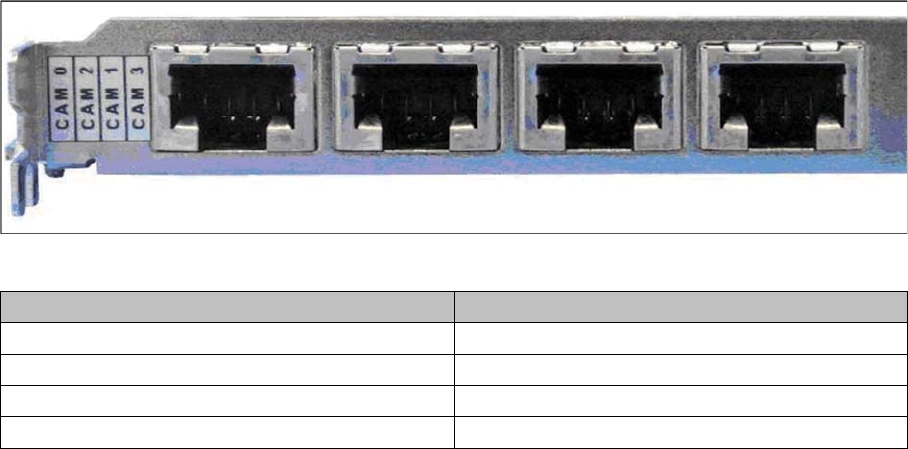

Anschluss an der Hotlink-Karte Bezeichnung
CAM0 Kopfkameras Portal 1
CAM2 Stationäre Kameras Portal 1
CAM1 Kopfkameras Portal 2
CAM3 Stationäre Kameras Portal 2
Montage des Portals
Abschließende Arbeiten Kalibrierung durchführen
48 Gantry Modularity Portalmodularität
3.6.6 Kalibrierung durchführen
Überblick
Mit der SW704 werden die Mappingdaten aufgeteilt und bei einem Portalupgrade zusammengeführt.

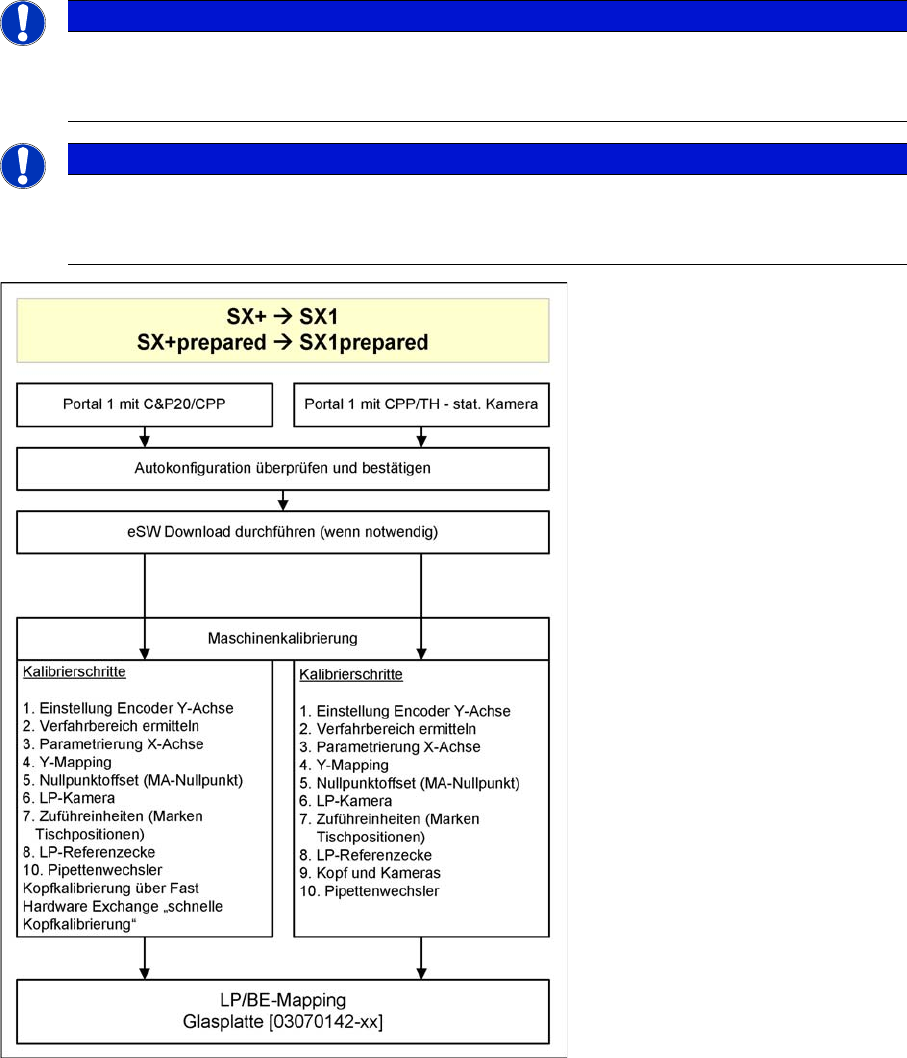

Somit ist in den meisten Fällen nur eine Kurzkalibrierung erforderlich (siehe Fast Hardware Exchange
und Flussdiagramm).
Wird das Portal 1 montiert, ist immer ein LP/BE-Mapping mit der Glasplatte notwendig, unabhängig von
der Kopfkonfiguration (Portal 1 ist das Masterportal).
HINWEIS
TH-Portal an Stellplatz 2
Wird ein TH-Portal an Stellplatz 2 montiert (Portal 2), müssen die LP-Mappingdaten vorhanden
sein. Das BE-Mapping kann dann mit einer ALU-Platte erfolgen.
HINWEIS
Long Board Option
Wird ein Portal auf eine Maschine mit Long Board Option (LBO) installiert, dann muss dieses
Portal mit dem Button Mapping mit LBO gemappt werden.
Montage des Portals
Kalibrierung durchführen Abschließende Arbeiten
Gantry Modularity Portalmodularität 49
Kalibrierung
► SR 704.xx
► User => Service
► Machine Service => Machine Configuration
► Confirm and Change Configuration => bestätigen
