101
FEEDER RACK(for W8，W12)(WCY)
フィーダラック(W8，W12用)(WCY) AWCY5302
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 AWCY5302 1
RACK
ﾗｯｸ OT
2 WCY0211 35 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り PL
3 IPJ8140 6
NUT
ﾅｯﾄ FE
4 GPJ7220 3
BOLT JOINT
ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ FE
5
GPJ7252
6
COLLAR
ｶﾗｰ
PL
100
101

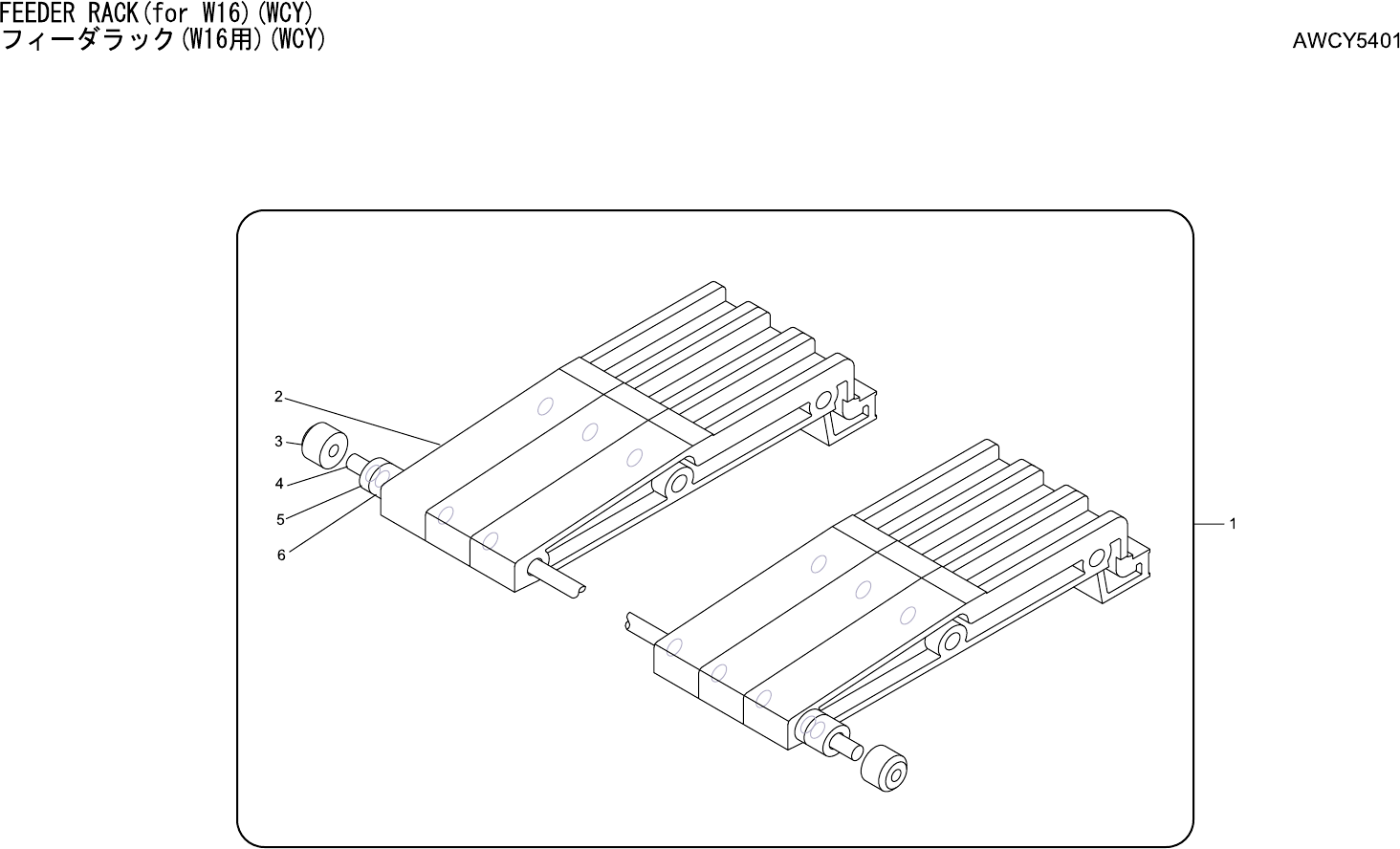

FEEDER RACK(for W16)(WCY)
フィーダラック(W16用)(WCY) AWCY5401
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 AWCY5401 1
RACK
ﾗｯｸ OT
2 WCY0222 27 PLATE, PARTITION ﾌﾟﾚｰﾄ 仕切り PL
3 IPJ8140 6
NUT
ﾅｯﾄ FE
4 GPJ7220 3
BOLT JOINT
ﾎﾞﾙﾄ ｼﾞｮｲﾝﾄ FE
5 GPJ7252 6
COLLAR
ｶﾗｰ PL
6
GPJ7262
6
COLLAR
ｶﾗｰ
PL
102
