BASE PUMP(AB) ベース ポンプ(AB) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 C2286DNAB1011 1 BASE, PUMP ﾍﾞｰｽ ﾎﾟﾝﾌﾟ FE 2 K5262T 4 SCREW, HEX SOCKET BUTTON 小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ …
11

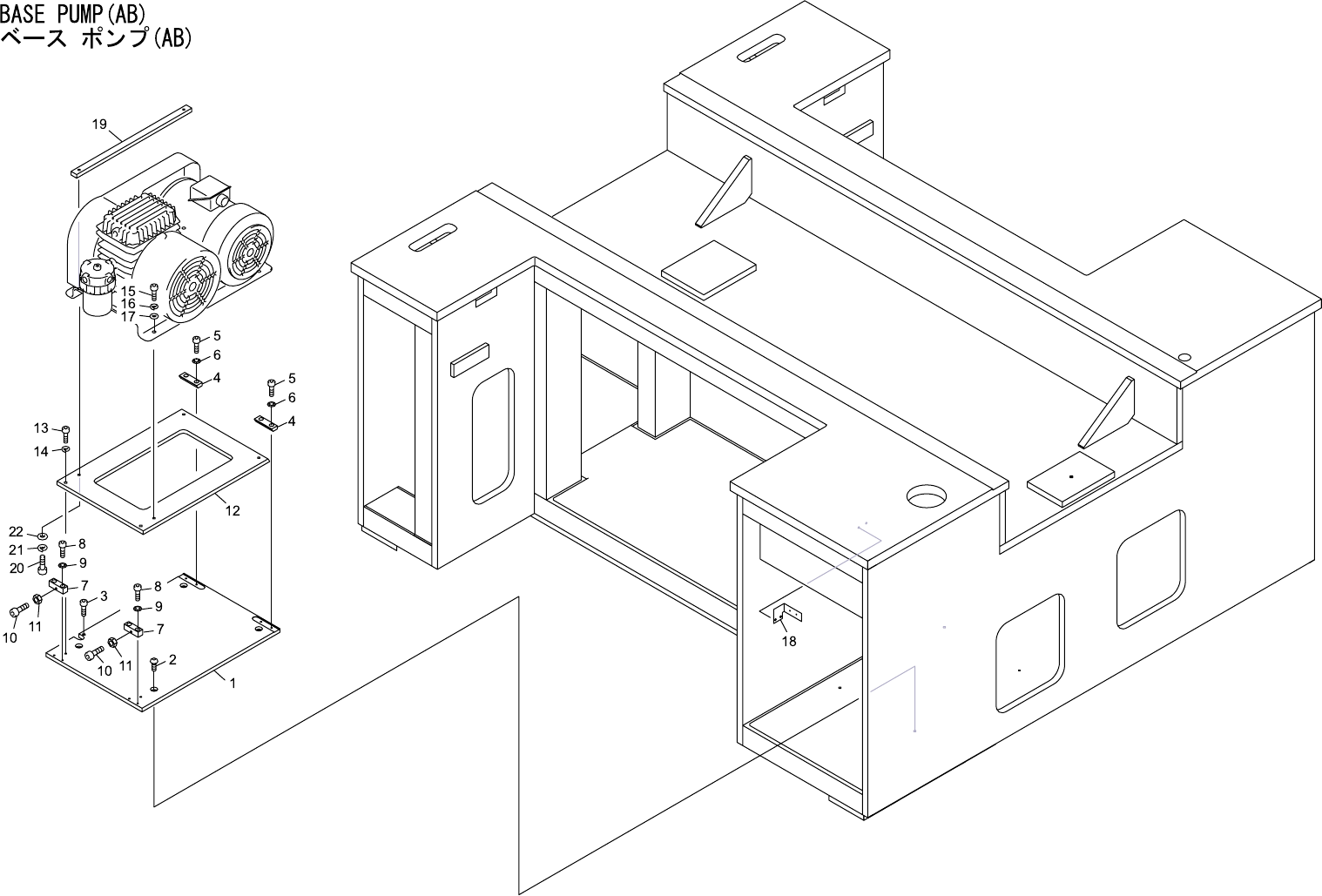

BASE PUMP(AB)
ベース ポンプ(AB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 C2286DNAB1011 1 BASE, PUMP ﾍﾞｰｽ ﾎﾟﾝﾌﾟ FE
2 K5262T 4
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M08X015 FE
3 H5319A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X006 FE
4 C2286DNAB1020 2
STOPPER
ｽﾄｯﾊﾟ FE
5 H5298A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M05X010 FE
6 W1012A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-5-L FE
7 C2286DNAB1030 2 BAR ﾊﾞｰ FE
8 H5300A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M05X015 FE
9 W1012A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-5-L FE
10 H5327A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X030 FE
11 N1085A 2
NUT, HEX
ﾅｯﾄ 六角
M 6 P=1.0 FE
12 C2286DNAB1040 1 BASE, SLIDE ﾍﾞｰｽ ｽﾗｲﾄﾞ FE
13 H5323A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X018 FE
14 W1024A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
15 H5193A 2
BOLT, HEX
ﾎﾞﾙﾄ 六角
M08X016 10.9 FE
16 W1025A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
17 W1052A 2 WASHER, FLAT ﾜｯｼｬ 平 8M/MX1.6X17(1W-8) FE
18 C2286DNAB1050 1 BKT BKT FE
19 DEAB1300 1 NUT ナット FE
20 H5327A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X030 FE
21 W1024A 2 WASHER, LOCK
ワッシャ スプリング
6M/M FE
22
W1051A
2
WASHER, FLAT
ワッシャ 平
6M/MX1.6X125(1W-6)
FE
12
13
