13
BASE PUMP(AB)
ベース ポンプ(AB)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 C2286DNAB1011 1 BASE, PUMP ﾍﾞｰｽ ﾎﾟﾝﾌﾟ FE
2 K5262T 4
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M08X015 FE
3 H5319A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X006 FE
4 C2286DNAB1020 2
STOPPER
ｽﾄｯﾊﾟ FE
5 H5298A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M05X010 FE
6 W1012A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-5-L FE
7 C2286DNAB1030 2 BAR ﾊﾞｰ FE
8 H5300A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M05X015 FE
9 W1012A 4
WASHER, CONICAL
ﾜｯｼｬ 皿
M-5-L FE
10 H5327A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X030 FE
11 N1085A 2
NUT, HEX
ﾅｯﾄ 六角
M 6 P=1.0 FE
12 C2286DNAB1040 1 BASE, SLIDE ﾍﾞｰｽ ｽﾗｲﾄﾞ FE
13 H5323A 2
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴
M06X018 FE
14 W1024A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
15 H5193A 2
BOLT, HEX
ﾎﾞﾙﾄ 六角
M08X016 10.9 FE
16 W1025A 2
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
17 W1052A 2 WASHER, FLAT ﾜｯｼｬ 平 8M/MX1.6X17(1W-8) FE
18 C2286DNAB1050 1 BKT BKT FE
19 DEAB1300 1 NUT ナット FE
20 H5327A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X030 FE
21 W1024A 2 WASHER, LOCK
ワッシャ スプリング
6M/M FE
22
W1051A
2
WASHER, FLAT
ワッシャ 平
6M/MX1.6X125(1W-6)
FE
12
13

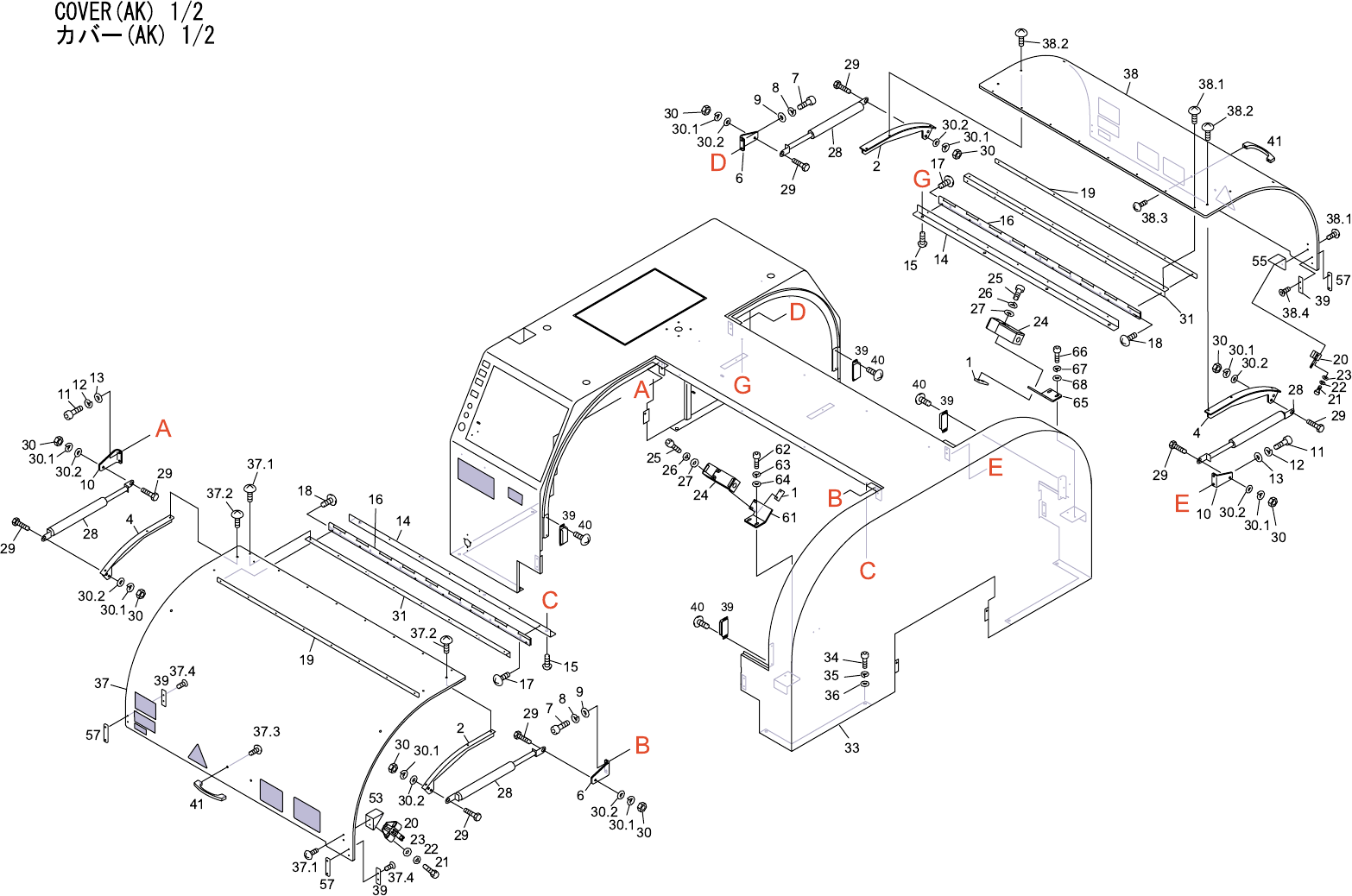

COVER(AK) 1/2
カバー(AK) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DNAK3040 2 NUT ﾅｯﾄ FE
2 DEAK1201 2 BKT BKT FE
4 DEAK1211 2 BKT BKT FE
6 DEAK3403 2 BKT, PIVOT BKT 支点 FE
7 H5321A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X12L FE
8 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
9 W1051A 4 WASHER, FLAT ﾜｯｼｬ 平 6M/MX1.6X125(1W-6) FE
10 DEAK3413 2 BKT, PIVOT BKT 支点 FE
11 H5321A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M6X12L FE
12 W1024A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 6M/M FE
13 W1051A 4 WASHER, FLAT ﾜｯｼｬ 平 6M/MX1.6X125(1W-6) FE
14 DEAK3170 2 BKT BKT FE
15 K5262A 8
SCREW, HEX SOCKET BUTTON
小ﾈｼﾞ 六角穴ﾎﾞﾀﾝ M6X10L FE
16 DEAK3180 2 HINGE 蝶番 OT
17 K5208A 14
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X6L FE
18 K5212A 16
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X15L FE
19 DEAK3191 2 PLATE プレート FE
20 S31975 2 SW, LIMIT SW ﾘﾐｯﾄ XCS-Z13 OT
21 H5295A 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X35L FE
22 W1022A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
23 W1043A 4 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
24 S31992 2 SW, LIMIT SW ﾘﾐｯﾄ XCS-PA791 OT
25 H5296C 4
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X45L FE
26 W1022A 4
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
27 W1043A 4 WASHER, FLAT ﾜｯｼｬ 平 4W-4 FE
28 T1065Z 4 DAMPER ﾀﾞﾝﾊﾟ KMF80-20 OT
29 H5120C 8 BOLT ﾎﾞﾙﾄ TM-171-B1 OT
30 N1089A 8
NUT, HEX
ﾅｯﾄ 六角 M8 P=1.25 FE
30.1 W1025A 8 WASHER, LOCK
ワッシャ スプリング
8M/M FE
30.2 W1052A 8 WASHER, FLAT
ワッシャ 平
8M/MX1.6X17(1W-8) FE
31 DEAK3390 2 BKT BKT AL
33 DEAK1013 1 COVER, OVERALL カバー 全体 FE
34 H5340A 10 BOLT, HEX SOCKET ﾎﾞﾙﾄ 六角穴 M8X15L FE
35 W1025A 10 WASHER, LOCK ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 8M/M FE
36 W1052A 10 WASHER, FLAT ﾜｯｼｬ 平 8M/MX1.6X17(1W-8) FE
37 DEAK1241 1 DOOR 扉 PL
37.1 K5212A 10 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X015 ﾕﾆｸﾛﾒｯｷ FE
37.2 K5172A 6 SCREW, C/R TRUSS
小ネジ 十穴トラス
M05X015 ﾕﾆｸﾛﾒｯｷ(ｼﾛ) FE
14
