Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 3 Date tehnice şi subansambluri
Începând cu versiunea SR.713.1 Ediţia 12/2020 3.5 Dimensiuni şi greutate
111
3.5.2 Dimensiuni
3.5.2.1 Dimensiunile plantatorului de componente SX1/SX2
3
Fig. 3.5 - 1 Dimensiunile plantatorului de componente SX1/SX2 (1 cărucior cu componente pe interior şi 1 cărucior
cu componente pe exterior)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
3.5 Dimensiuni şi greutate Începând cu versiunea SR.713.1 Ediţia 12/2020
112
3.5.3 Înălţimea capotei de protecţie ridicate
3

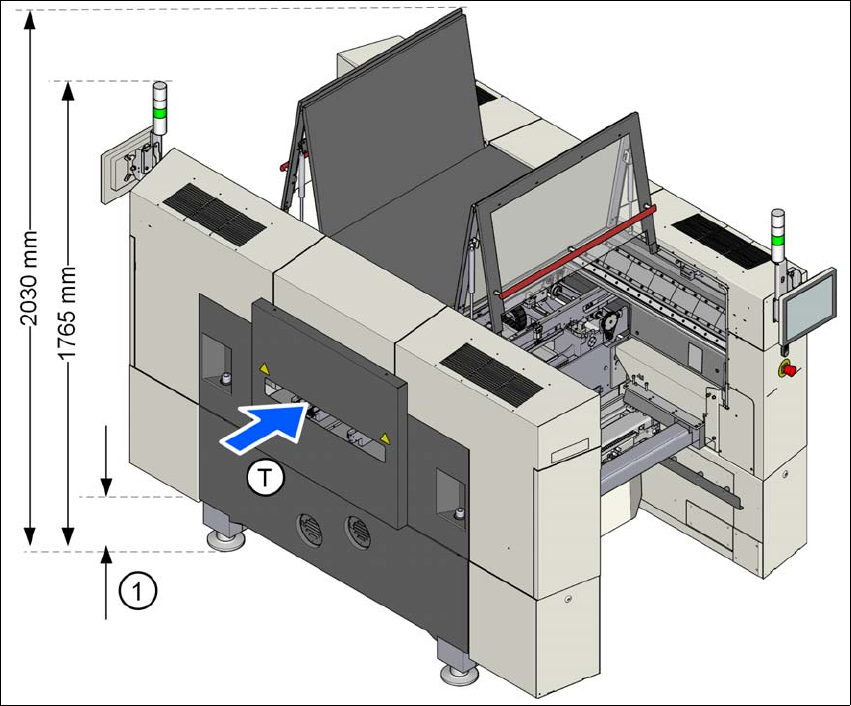

Fig. 3.5 - 2 Înălţimea capotei de protecţie ridicate - dimensiuni în milimetri
Dimensiunile specificate se referă la înălţimea maximă de transport a plăcilor de circuite de
950 mm.
(1) Înălţimea variază în funcţie de înălţimea de transport a plăcii de circuite
– la înălţimea de transport a plăcii de circuite 900 mm = 120 mm ± 15 mm
– la înălţimea de transport a plăcii de circuite 930 mm = 150 mm ± 15 mm
– la înălţimea de transport a plăcii de circuite 950 mm = 170 mm ± 15 mm
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 3 Date tehnice şi subansambluri
Începând cu versiunea SR.713.1 Ediţia 12/2020 3.5 Dimensiuni şi greutate
113
3.5.4 Razele de manevrare ale cărucioarelor de componente la SIPLACE SX1/SX2
3

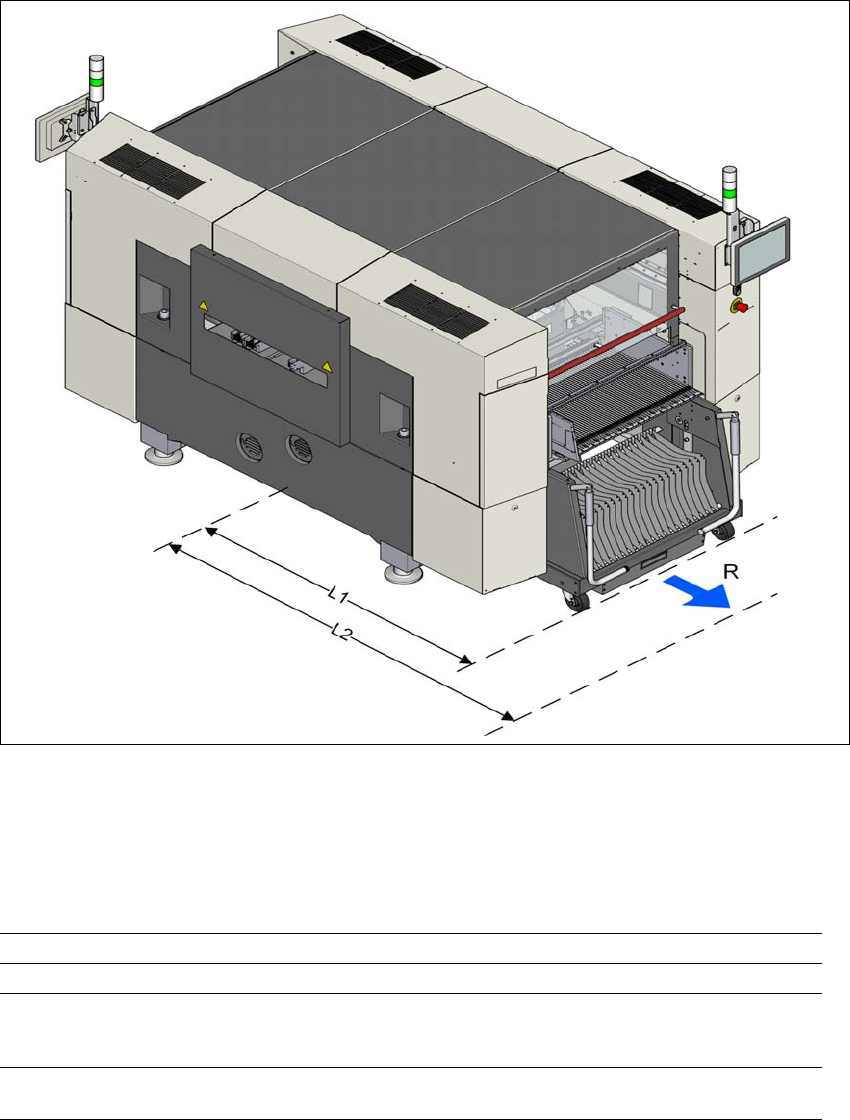

Fig. 3.5 - 3 Razele de manevrare ale cărucioarelor de componente la plantatorul de componente SX1/SX2
Razele de manevrare R ale cărucioarelor de componente la plantatorul de componente SX1/SX2
sunt de:
3
3
Locaţia 1 (exterior) Locaţia 2 (interior)
Raza de manevrare R 760 mm 760 mm
Distanţa L1: de la mijlocul maşi-
nii până la muchia exterioară a
căruciorului cu componente
1300 mm 1175 mm
Distanţa L2: de la mijlocul maşi-
nii până la perete
2060 mm 1935 mm
