3.7.3 Senzorul pentru recipientul de componente rebutate
Senzorul pentru recipientul de componente rebutate monitorizează dacă recipientul de rebuturi
este aşezat corect în suportul său.
– Dacă recipientul de rebuturi nu a fost introdus corect, plantatorul de componente nu poate fi
pornit.
– Dacă recipientul de rebuturi sare din suportul său în timpul procesului de prelucrare, planta-
torul de componente va fi oprit imediat pentru a se evita o coliziune cu capul.
3.7.4 Pompă de vid (opţional)
Pompa de vid pentru SIPLACE SpeedStar este montată în spatele punctelor de intrare la locaţia
1 în batiul maşinii. Sunt disponibile două tipuri:
– Pompă de vid VX4.25
– Pompă de vid
VX4.25/0-47 IE3
3.7.4.1 Prezentare generală - tip VX4.25
Cod articol 03128463-xx Pompă de vid VX4.25
3

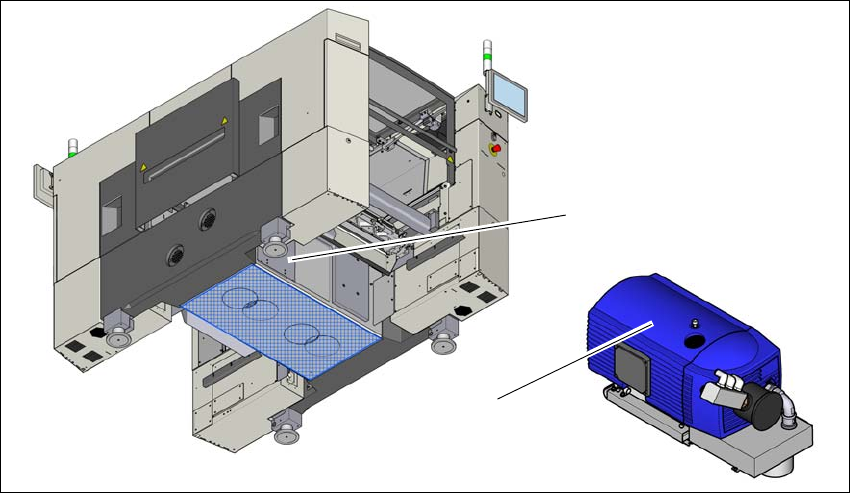

Fig. 3.7 - 3 Prezentare generală - pompă de vid
(1) Locul de montare a pompei de vid
(2) Pompă de vid VX 4.25
(1)
(2)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
3.7 Cap de plantare Începând cu versiunea SR.713.1 Ediţia 12/2020
126
3.7.4.2 Prezentare generală - tip VX4.25/0-47 IE3
Cod articol 03224400-xx Pompă de vid VX4.25/0-47 IE3
3
Fig. 3.7 - 4 Prezentare generală - pompă de vid
(1) Locul de montare a pompei de vid
(2) Pompă de vid VX 4.25 IE3
3.7.4.3 Indicaţii de siguranţă pentru pompa de vid
3
(1)
(2)
AVERTIZARE
Respectaţi prevederile de siguranţă!
Respectaţi instrucţiunile de siguranţă din manualul de utilizare livrat.
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 3 Date tehnice şi subansambluri
Începând cu versiunea SR.713.1 Ediţia 12/2020 3.7 Cap de plantare
127
3.7.4.4 Descriere
Numai SIPLACE SpeedStar poate fi acţionat cu pompa de vid. În SIPLACE SX1/SX2, SIPLACE
SpeedStar cu pompă de vid este opţional.
În combinaţie cu pompa de vid consumul de aer comprimat la capul C&P20 P2 / C&P20 P se re-
duce considerabil. O pompă de vid poate alimenta până la două capete SpeedStar C&P20 P2 /
C&P20 P. Costurile de exploatare curentă se reduc în funcţie de costurile energiei.
Pompa de vid se porneşte şi se opreşte împreună cu plantatorul de componente. Pentru a împie-
dica supraîncălzirea motorului softul staţiei ţine cont în mod automat de un timp de rulare ulteri-
oară de 6 minute.
3
3.7.4.5 Indicaţii de întreţinere
Respectaţi instrucţiunile suplimentare de întreţinere ale pompei de vid.
Pentru aceasta citiţi secţiunea corespunzătoare în instrucţiunile de întreţinere a plantatorului
de componente.
INDICAŢIE
Valorile pentru consumul de aer comprimat veţi găsi în paragraful 3.4, pagina 107.
