3 Date tehnice şi subansambluri Ins trucţiuni de utilizare SIPLAC E SX1/SX2 ediţia V2 şi V3 3.8 Sistemul de portaluri Începând cu versiunea SR.713.1 Ediţia 1 2/2020 142 3 Fig. 3.8 - 3 Structura axei X - vederea suportulu…
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 3 Date tehnice şi subansambluri
Începând cu versiunea SR.713.1 Ediţia 12/2020 3.8 Sistemul de portaluri
141
3.8.2 Structura portalului
3

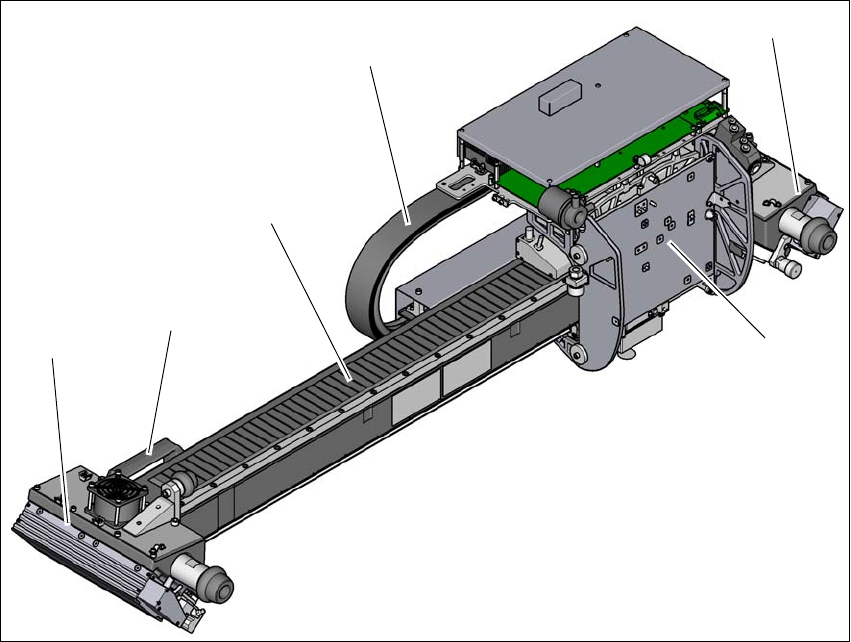

Fig. 3.8 - 2 Structura portalului - vederea suportului capului
(1) Suportul capului cu motor liniar X (partea primară)
(2) Motor liniar Y 2 cu rulment fix (parte primară) şi ventilator
(3) Mâner de operare (numai la SIPLACE SX1/SX2 V3)
(4) Sistem de ghidare cumagnet permanent (partea secundară a motorului liniar X)
(5) Lanţ port-cablu
(6) Mâner de operare (numai la SIPLACE SX1/SX2 V3)
(7) Motor liniar Y 1 cu rulment mobil (parte primară) şi ventilator
(4)
(3)
(1)
(2)
(6)
(5)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
3.8 Sistemul de portaluri Începând cu versiunea SR.713.1 Ediţia 12/2020
142
3

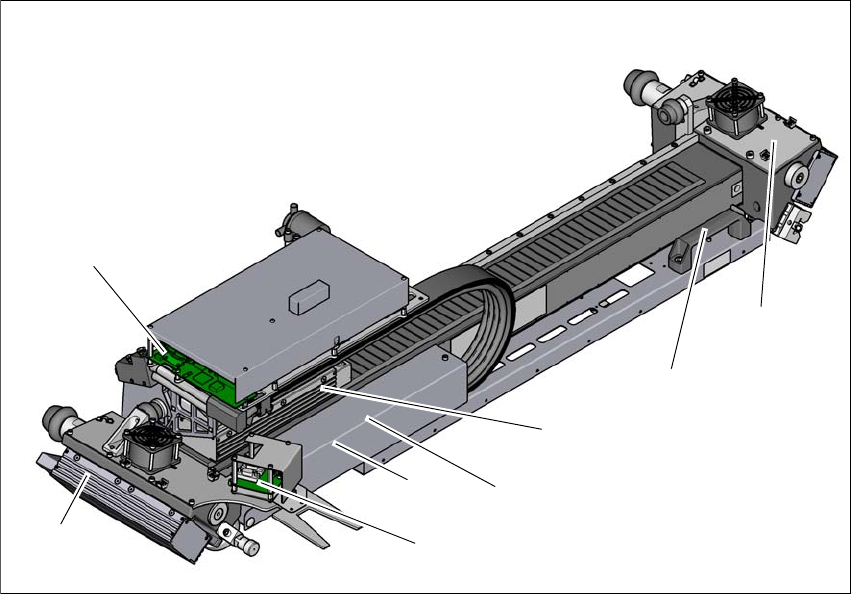

Fig. 3.8 - 3 Structura axei X - vederea suportului capului
(1) Motor liniar Y 1 cu rulment mobil (parte primară) şi ventilator
(2) Placa capului cu Head Control Unit
(3) Motor liniar Y 2 cu rulment mobil (parte primară) şi ventilator
(4) Mâner de operare (numai la SIPLACE SX1/SX2 V3)
(5) Motor liniar X (partea primară)
(6) Interfaţă portal axa X (sub capotă)
(7) Interfaţă portal axa Y (sub capotă)
(8) Modul senzor
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 3 Date tehnice şi subansambluri
Începând cu versiunea SR.713.1 Ediţia 12/2020 3.8 Sistemul de portaluri
143
3
Fig. 3.8 - 4 Structura portalului - vedere de jos
(1) Cameră plăci cu circuite
(2) Unitate de citire
(3) Sistem de măsurare lungimi (pe partea inferioară a portalului)
(1)
(2)
(3)
