3.9.3 Structura transportorului flexibil dublu
Transportorul flexibil dublu dispune de două piste de transport independente din punct de vedere
electric şi mecanic. Latura fixă de transport este în mod standard pe partea dreaptă. În funcţie de
cerinţe, transportorul dublu poate funcţiona atât ca transportor dublu, cât şi ca transportor simplu.
3

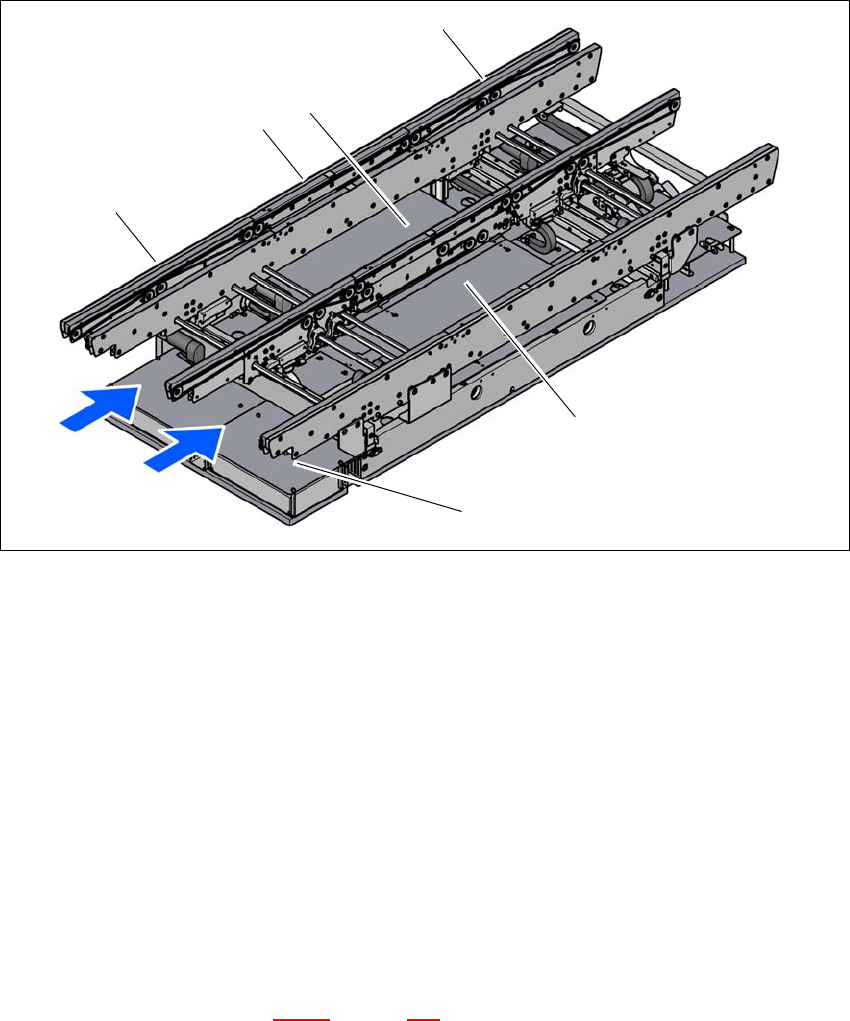

Fig. 3.9 - 2 Structura transportorului dublu de PCB-uri
(1) Transportorul de alimentare
(2) Transportor de prelucrare
(3) Masă ridicătoare 1
(4) Transportor de evacuare
(5) Masă ridicătoare 2
(6) Dispozitiv de comandă transportor (sub capotă)
T1 Pista de transport 1
T2 Pista de transport 2
3.9.3.1 Transportor flexibil dublu de plăci de circuit - piste de transport şi tipuri de transport
Pista de transport din dreapta (în direcţia de transport) este denumit "Transport 1", iar pista din
stânga "Transport 2" (vezi Fig. 3.9 - 4
, pagina 149).
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
3.9 Sistemul de transport al PCB-urilor Începând cu versiunea SR.713.1 Ediţia 12/2020
148
3.9.3.2 Transportor dublu de PCB-uri în modul "Transportor simplu"
Transportorul dublu poate fi configurat on-line ca un transportor simplu. Pentru aceasta o pistă de
transport se uneşte complet şi se dezactivează (vezi Fig. 3.9 - 3
). Acest lucru face posibilă o lăţime
a pistei de transport de maxim 460 mm.
3

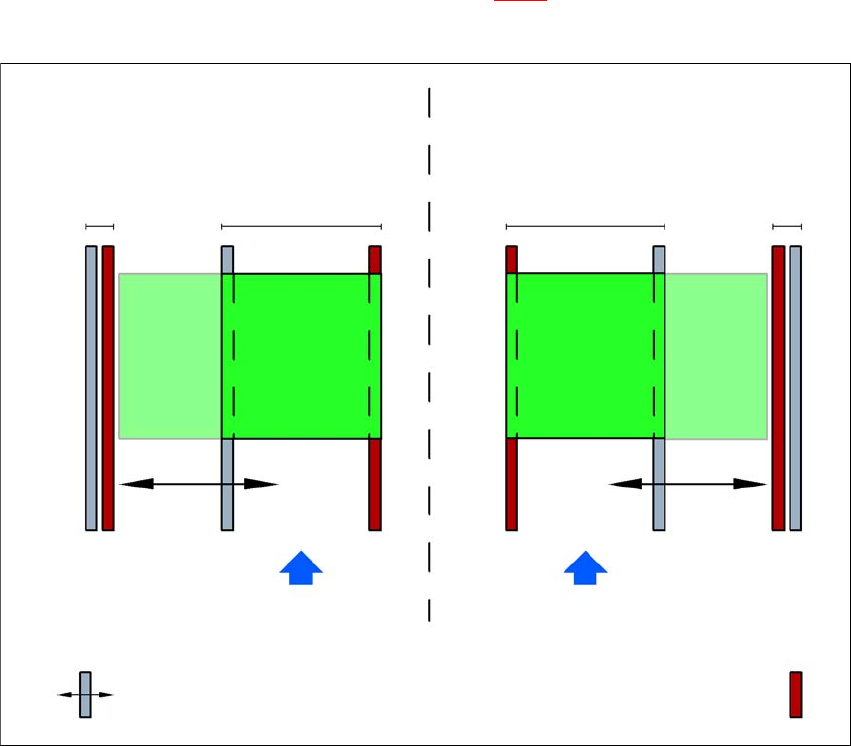

Fig. 3.9 - 3 Transportor flexibil dublu în modul "Transportor simplu"
Transportor dublu cu pistă de transport 2 lărgită
(latură transportor fixă în stânga)
Pista de transport 2
dezactivată
Pista de transport 1 Pista de transport 2 Pista de transport 1
dezactivată
Direcţia de transport a
PCB-urilor
Direcţia de transport a PCB-
urilor
Latura fixă a transportorului
Transportor dublu cu pistă de transport 1 lărgită
(latură transportor fixă în dreapta)
Latura mobilă a transportorului
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 3 Date tehnice şi subansambluri
Începând cu versiunea SR.713.1 Ediţia 12/2020 3.9 Sistemul de transport al PCB-urilor
149
3.9.3.3 Regimul de transport asincron
În regim asincron va fi alimentată întotdeauna o singură placă de circuite la o pistă de transport,
în timp ce o altă placă va fi deplasată în poziţia de plantare pe a doua pistă de transport. Prin
această metodă va fi economisită întreaga durată de transport, ceea ce conduce - în special la
plăcile cu circuite cu durată scurtă a cadenţei - la o creştere semnificativă a productivităţii.
Dacă plantatorul de componente este alimentat cu datele comenzii (panouri PCB, configurare), în
orice moment al procesului de plantare plăcile de circuite prezente la benzile de intrare vor fi trans-
portate la banda de prelucrare corespunzătoare (dacă banda de prelucrare este liberă). Operaţia
de plantare începe imediat ce o placă cu circuite a fost transportată pe banda de prelucrare co-
respunzătoare. Plăcile de circuite sunt plantate succesiv.
Dacă operaţia de plantare este întreruptă, interfaţa de transport va fi blocată şi plăcile de circuite
aflate în acest moment pe benzile de prelucrare vor fi plantate integral.
Interfaţa de transport este blocată respectiv deblocată simultan pentru ambele piste de transport.
3

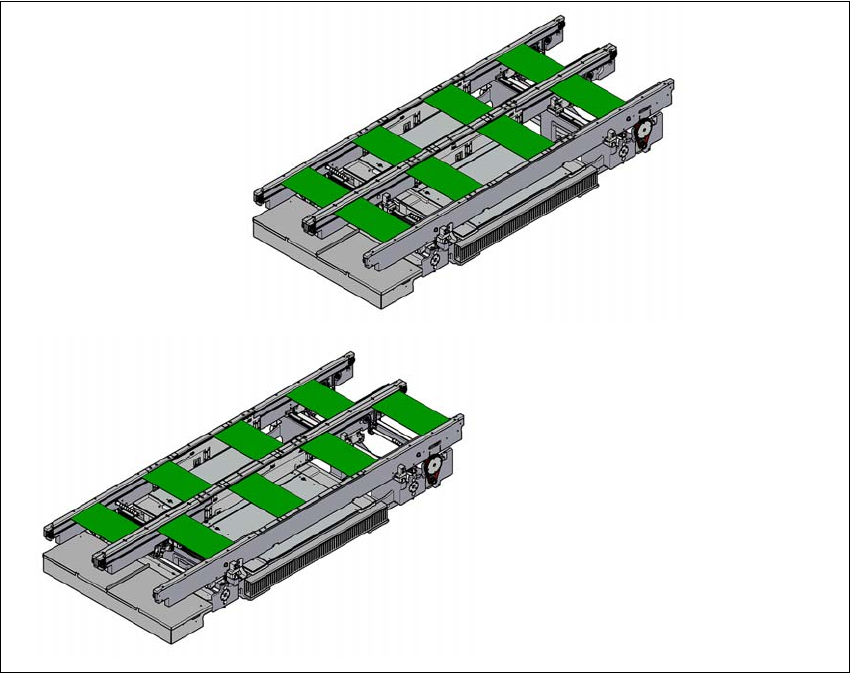

Fig. 3.9 - 4 Regimuri de transport
Regimul de transport sincron
Regimul de transport asincron
