3.9.5.2 Bolta PCB-ului la plantare
3
3
Modificările poziţiei suprafeţei vor fi preluate automat de funcţiile pentru învăţarea înălţimii.
3
3

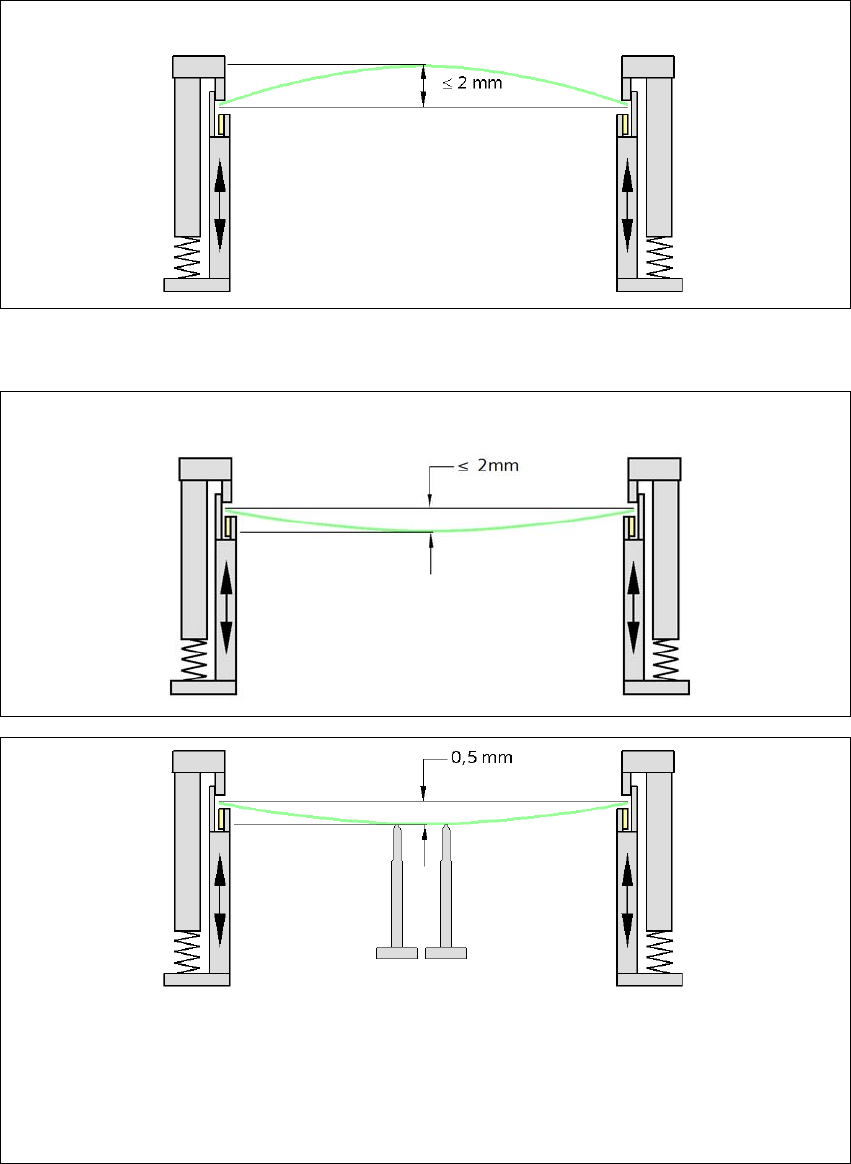

Boltă PCB în sus de max. 2,5 mm
Boltă PCB în jos de max. 2,5 mm
Sprijin PCB
Pentru a nu afecta calitatea şi viteza plantării se recomandă folosirea unui sprijin pentru PCB, de
ex. Smart Pin Support, astfel ca bolta PCB-ului să nu depăşească 0,5 mm în jos.
Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3 3 Date tehnice şi subansambluri
Începând cu versiunea SR.713.1 Ediţia 12/2020 3.9 Sistemul de transport al PCB-urilor
153
3.9.6 Cameră pentru PCB, tip 34 GigE
Cod articol: 03101402-xx
3.9.6.1 Structură
3
Fig. 3.9 - 5 Cameră pentru PCB, tip 34 GigE
(1) Amplificatorul de semnal al camerei
(2) Sistemul optic şi iluminarea camerei PCB-urilor
3.9.6.2 Date tehnice
3
(1)
(2)
Marcaje plăci de circuit Până la 3 (circuite individuale şi panouri PCB multiple),
până la 6 în cazul opţiunii "PCB lungă" (reperele opţionale sunt
generate de programul de optimizare).
Repere locale Până la 2 per PCB (pot fi de diferite tipuri)
Bibliotecă de memorie Până la 255 tipuri de repere de ajustare per circuit individual
Procesare imagine Metoda de detectare a frontierelor (Singular Feature) pe baza
valorilor de gri
Tip de iluminare Lumină directă (3 nivele liber programabile)
Timp de identificare per
reper/marcaj de rebutare
20 ms - 200 ms
Câmp vizual 5,78 mm x 5,78 mm
Distanţa faţă de planul focal 28 mm
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2 ediţia V2 şi V3
3.9 Sistemul de transport al PCB-urilor Începând cu versiunea SR.713.1 Ediţia 12/2020
154
3.9.6.3 Criterii pentru repere
3
3.9.6.4 Criterii pentru marcajul de rebutare
3
Stabilire 2 repere
Stabilire 3 repere
Poziţie X / Y, unghi de rotire întârziere medie PCB
Suplimentar: forfecare, întârziere separat în direcţiile X şi Y
Formele reperelor Repere sintetice: cerc, cruce, pătrat, dreptunghi, diez, contur
circular, pătratic şi dreptunghiular, cruce dublă
Mostră: după plac
Suprafaţa reperului
Cupru
Staniu
Fără oxidare şi strat de protecţie a lipiturii
Boltă
≤ 1/10 din lăţimea structurală, cu contrast bun faţă de
mediu
Dimensiunile reperelor sintetice
Dimensiunea minimă X/Y pentru cerc şi dreptunghi:
Dimensiunea minimă X/Y pentru inel circular şi cadru dreptun-
ghiular:
Dimensiunea minimă X/Y pentru cruce:
Dimensiunea minimă X/Y pentru cruce dublă:
Dimensiunea minimă X/Y pentru romb:
Lăţimea minimă a cadrului pentru inel circular şi cadru drept-
unghiular:
Lăţimea/distanţa minimă a barelor pentru cruce, cruce dublă:
Dimensiunea maximă X/Y pentru toate formele reperelor:
Lăţimea maximă a barelor pentru cruce, cruce dublă:
Toleranţe minime generale:
Toleranţe maxime generale:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% din dimensiunea nominală
20% din dimensiunea nomina-
lă
Dimensiunile modelelor
Dimensiune minimă
Dimensiune maximă
0,5 mm
3 mm
Împrejurimile reperului Nu este necesar un spaţiu liber în jurul reperului, dacă în
interiorul câmpului de căutare nu există nicio altă structură de
reper asemănătoare.
Metode - Procedeul de identificare a reperelor sintetice
- Valoare medie de gri
- Metoda histogramei
- Template Matching
Dimensiunile formelor repere-
lor, respectiv ale structurilor
Repere sintetice
Alte procedee
Dimensiunile reperelor sintetice, vezi secţiunea 3.9.6.3
Criterii
pentru repere, pagina 154.
min. 0,3 mm
max. 5 mm
Material de acoperire Cu acoperire bună
Timp de identificare În funcţie de metodă: 20 ms - 0,2 s
